Описание

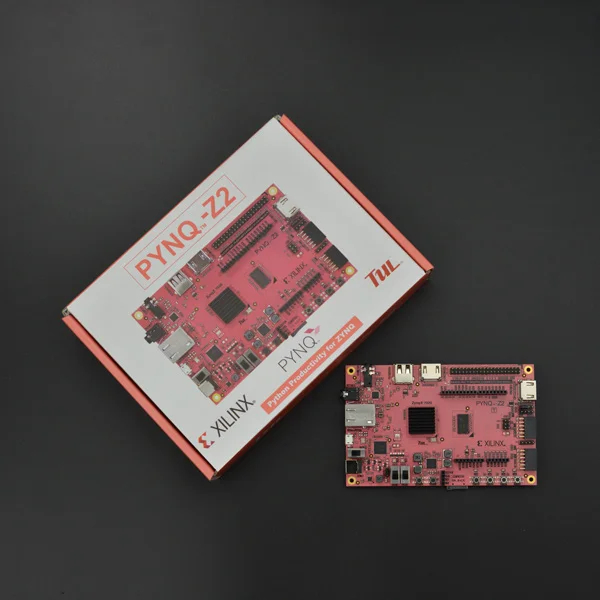

Pynq-z2 макетная плата FPGA макетная плата, Поддержка программирования питона подходит для raspberry PI arduino
Введение в
PYNQ-Z2-это макетная плата FPGA, для ZYNQ XC7Z020 FPGA в качестве ядра, использование программируемой логики и преимущества процессора Arm в ZYNQ может построить мощные встроенные системы, PYNQ открытый source framework позволяет встроенному программированию, не нужно проектировать программируемые логические схемы, Дайте полную передачу функции Xilinx ZYNQ SoC, использование Ethernet в качестве способа связи между ПК и платой, плата развития в дополнение к поддержке традиционного пути развития ZYNQ, soC программирование на pyton также поддерживается, И код может быть разработан и отлажен непосредственно на pynq-z2.Programmable, логические схемы импортируются в качестве аппаратных библиотеки и могут быть запрограммированы через API так же, как импортируются и программируются библиотеки программного обеспечения.
Pynq-z2 оснащен Ethernet, HDMI вход/выход, микрофонный вход, аудиовыход, интерфейс Arduino, raspberry PI интерфейс, 2 Pmod, пользовательский светодиодный, кнопки и переключатели. совместим с raspberry PI разъемы, Arduino, экранированные разъемы, и Pmod поддержка разъемов разнообразие аксессуар для волос для наращивания, а также эти S также может использоваться в качестве GPIO.
PYNQ, короткий для pyton на Zynq, является рамкой разработки программного обеспечения, которая направляет дизайн интерфейса между аппаратным слоем, уровнем драйвера и слоем приложения. Благодаря высокоуровневой упаковке, PYNQ framework отделяет детали реализации FPGA основного оборудования от использования верхнего уровня приложения, что позволяет верхним Разработчикам приложений вызвать FPGA модули через Программирование pyton. подходит для дизайнеров и разработчиков больших площадей, это может помочь пользователям воплотить в жизнь различные Высокопроизводительные Встроенные приложения, в том числе: Параллельное аппаратное исполнение, высокая частота кадров обработки видео, аппаратный алгоритм ускорения, обработка сигналов в реальном времени, высокая пропускная способность IO, низкий контроль задержки.
PYNQ сочетает в себе все преимущества ZYNQ и pyton, и может использоваться с платой расширения DF arduino и платой расширения raspberry PI. Он может широко использоваться в машинном обучении, исследованиях и производстве прототипов.
Технические характеристики
Внешний вид
87*140 мм
Информация о основной плате ZYNQ xc7z020-1clg400c:
650 МГц двухъядерный процессор Cortex-A9
Контроллер памяти DDR3 с 8 DMA каналами и 4 высокопроизводительными портами AXI3 slave
Высокая пропускная способность периферийного контроллера: 1G Ethernet, USB 2,0, SDIO
Периферийный контроллер с низкой пропускной способностью: SPI, UART, CAN, iec
Он может быть запрограммирован с JTAG, quad-spi флэш-памяти и microSD карты
Artix-7 серии Программируемый логический
13300 логических срезов, каждый с четырьмя 6 входными luts и 8 триггеров
630 КБ быстрой оперативной памяти
4 чипа управления часами, каждый с PLL и MMCM
220 DSP ломтики
Аналого-цифровой преобразователь на чипе (XADC)
Хранение:
512 Мб DDR3 с 16 битной шиной @ 1050 Мбит/с
16 Мб quad-spi флэш-память с помощью специального идентификатор для завода программирования (совместим с 48-бит eui-48/64™).
Слот MicroSD
Мощность питания:
Питание от USB или любого источника питания 7 v-15 v
USB и локальных сетей:
Gigabit Ethernet PHY
Схема программирования Usb-jtag
USB-UART мост
USB OTG PHY (только хост)
Аудио и видео:
3,5 мм разъем TRRS с 24bit ЦАП и поддержкой протокола ies
Линейный входной разъем 3,5 мм
Принимающий порт HDMI (вход)
Исходный порт HDMI (выход)
Переключатели, кнопки и Светодиоды:
Четыре кнопки
2 передвижные переключатели
4 светодиода
Два RGB светодиодный
Разъем удлинителя:
Два стандартных Pmod порты
16 интерфейсов ввода/вывода FPGA (8 контактов совместно с интерфейсом raspberry PI)
Arduino экранированный разъем
24 FPGA I/O
Одиночный терминал 0-3,3 v Аналоговый вход для 6 xadcs
Raspberry Pi разъем
28 FPGA I/O (8 совместно с интерфейсом Pmod A)
Список рассылки
Pynq-z2 макетная плата x1
Документами
Для получения более подробной информации
Http://www.pynq.io/
