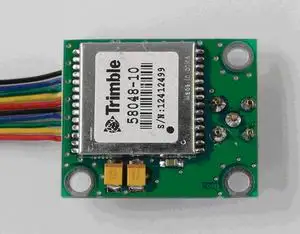

Для Trimble COPERNICS Коперник gps модуль

ОдинХарактеристика

Быстрый старт (холодное начало):39Второй

Сверхнизкое энергопотребление:5 В(Или3 ВБатарея источника питания94 MW

Очень маленький размер (BТип):11,6 мм (Высокая)X31,8 мм (Длинные)X2Six5(Широкий)Мм

Высокая чувствительность: Непрерывная коллекция звезд.152 дБмRe перехвата142 дБм

Высокая Точность позиционирования: уровень <0.3Рис (50%)8Рис (90%)

Вертикальный10Рис (50%)16Рис (90%)

Высокая точность времени:50ns(UTC

Активный/Пассивная антенна, совместимая активная антенна3 ВИли5 ВАвтоматическое обнаружение статуса антенны

Крепкая поддержка протокола связи-NMEA 0183 TSIP тайпСоглашениеАдаптируется к различным областям применения

ДвенадцатьПараллельных каналовGpsПриемник

Низкая цена, высокоеСоотношение цены и производительности. Для удобства использования завод был создан.

Настраиваемый в соответствии с требованиями пользователяGpsПриемник

2.Технические показатели

Содержание	ПалецMark
Питание	5 В(ИлиThree3VБатарея источника питания94 MW
GpsХарактеристика	ПолучитьL1(157Five42MHZ)C/AКод Одновременное отслеживание12ЗернаGpsСпутниковый 1PPSВторой импульса синхронизации точность50ns(UTC Точность позиционирования:10Рис Воспроизводимость данных: перехват:2Второй Горячий старт:9Второй Температура старт:36Второй Холодной загрузки:39Второй Отслеживание чувствительности спутников:-152dBm Приобретение спутникового чувствительность:-142dBm
Антенна Входной интерфейс	MCXСиденьеSMA/SMBГоловаRFСоединительная линия20-Prefix = st130 смДостичьBNCРазъем
OEMТарелка Выход интерфейс	1Дорога1PPSВторой импульсTtl/CMOSСовместимости 2ДорогаRS232Полный дуплексTtl/CMOSСовместимости ПоддержкаNMEA0183 тайп TSIPСоглашение
Экологические характеристики	Рабочая температура:-40По Цельсию-+85По Цельсию Температура хранения:-55По Цельсию-+105По Цельсию Рабочая влажность:5%-95%Оставаться+ 60Без Конденсации на градусов
MTBF	> 50000Час
Размер структуры	AТип:11.6 мм(Высокая)X66 мм(Длинные)X32(Широкий)Мм BТип:11.6 мм(Высокая)X31,8 мм(Длинные)X26,5(Широкий)Мм

3.Применение

Переносной (ручная работа)GpsПриемник

Измерения позиционирования и навигации

Срок службы системы

Связь системы

Выбор

5 ВАктивныйGpsАнтенна (транспортное средство позиционирует открытый тип установки).5-30Рис может быть настроен к180М.

RFСоединительная линия20-30 смДостичьBNCРазъем

Настраивается в соответствии с требованиями пользователя.GpsПриемник

5.OEMПанель Размер схемаI/OТаблица определения Pin является следующей

5,1Тип монтажный размер

Для Trimble COPERNICS Коперник gps модуль

J1 Контактный номер	Функциональные определение	Электрические характеристики	Примечания
1	Антенна источника питания	3,3 ВИли5 В	Если pin1Доступа5 ВМощность питанияOEMКомиссия была создана.3,3 ВПостоянное давление источника. Pin2Для установления соединения!
2	Основной источник питания	3,3 В
3	Последовательный портAВыход	Ttl/CMOSСовместимости
4	Последовательный портBВход	Ttl/CMOSСовместимости
5	Последовательный портAВход	Ttl/CMOSСовместимости
6	1PPSВыход	Ttl/CMOSСовместимости
7	Последовательный портBВыход	Ttl/CMOSСовместимости
8	Мощность и сигнальной земли

5,2 BТип монтажный размер

Для Trimble COPERNICS Коперник gps модуль

J2 Контактный номер	Функциональные определение	Электрические характеристики	Примечания
1	Антенна источника питания	3,3 ВИли5 В	Если pin1Доступа5 ВМощность питанияOEMКомиссия была создана.3,3 ВПостоянное давление источника. Pin2Для установления соединения!
2	Основной источник питания	3,3 В
3	Последовательный портBВыход	Ttl/CMOSСовместимости
4	Последовательный портAВыход	Ttl/CMOSСовместимости
5	Последовательный портAВход	Ttl/CMOSСовместимости
6	Последовательный портBВход	Ttl/CMOSСовместимости
7	1PPSВыход	Ttl/CMOSСовместимости
8	Мощность и сигнальной земли
9	Последовательный портAВыход	RS232Уровень	BТип вариант
10	Последовательный портAВход	RS232Уровень	BТип вариант

6.Протокол связи

Tianbao КоперникGps OEMСуществует три протокола связи для плат.-NMEA TSIP тайпОн доступен для пользователей. Завод был создан как обычно используемый формат коммуникации.:Скорость передачи данных9600Без проверкиNMEA 0183Стандартный связи заявление.RS232Интерфейс выход в секунду$ GPGGAИ$ GPRMCПриговор(См. другую статью). При запросе настройки можно изменить наNMEA TSIP, тайпЛюбой из них.

NMEA 0183Существует пять стандартных сообщений:$GPGGA,$GPGSA,$GPGSV,$GPVTG,$GPRMC,Завод был создан, какNMEA 0183ПротоколВыход связи заявлениеПриводится следующая таблица. Остальные ведомости не экспортируются, поскольку они не используются обычно.

ОдинСистема Глобальной системы определения местоположения фиксирует данные(GGAGpsМестоположение информации

$GPGGA, <1>, <2>, <3>, <4>, <5>, <6>, <7>, <8>, <9> M, <10>, <11>, <12> * hh
<1>	UTCВремя,Hhmmss(Время и секунды) Формат
<2>	LatitudeDdmm. mmmmФормат (предшествующий) ФорматТакже будет передаваться)
<3>	Широтной полушарияN(Северное полушарие) илиS(Южном полушарии)
<4>	ДолготаDDdmm. mmmmФормат (предшествующий) ФорматТакже будет передаваться)
<5>	ДолготаE(Восточная долгота) илиW(Западная меридиан)
<6>	GpsСостояние:0 =Нет места,1 =Не дифференциального позиционирования2 =Дифференциального позиционирования6 =Будучи расчетное
<7>	Используется число спутников, используемых для расчета позиций.00 ~ 12(Спереди)Также будет передаваться)
<8>	HDOPГоризонтальная точность фактор (0,5 ~ 99,9
<9>	Высота (-9999,9 ~ 99999,9(Спереди)Также будет передаваться)
<10>	Высота эллипсоида земли по отношению к геоду.
<11>	Дифференциальное время (количество секунд в последний раз, когда был получен дифференциальный сигнал, если бы не дифференциальное местоположение было бы пусто)
<12>	Дифференциал станцииIDНомер0000 ~ 1023(В передней частиБудет также передаваться, если не будет отключено дифференциальное позиционирование.

Пример предложения:

$ GPGGA, 060815.003956.64797, н, 11618,02077, E, 1,06, 1,2600113,

М,-006, М, * 42

2Рекомендуемые минимальные конкретные данные gps/транзита(РМЦРекомендуется информации о местоположении

$GPRMC, <1>, <2>, <3>, <4>, <5>, <6>, <7>, <8>, <9>, <10 >, <11>, <12> * hh
<1>	UTCВремя,Hhmmss(Время и секунды) Формат
<2>	Местоположение статус=Эффективного позиционированияV =Недопустимый позиционирования
<3>	LatitudeDdmm. mmmmФормат (предшествующий) ФорматТакже будет передаваться)
<4>	Широтной полушарияN(Северное полушарие) илиS(Южном полушарии)
<5>	ДолготаDddmm. mmmmФормат (предшествующий) ФорматТакже будет передаваться)
<6>	ДолготаE(Восточная долгота) илиW(Западная меридиан)
<7>	Скорость движения (000,0 ~ 999,9Раздел, спередиТакже будет передаваться)
<8>	Землю Заголовок (000,0 ~ 359,9Настоящий север используется в качестве эталонного стандарта.Также будет передаваться)
<9>	UTCДата,Ddmmyy(Солнце и луна) Формат
<10>	Магнитная склонения (000,0 ~ 180,0СпередиТакже будет передаваться)
<11>	Направление магнитного деклирования,E(Восток) илиW(Запад)
<12>	Индикация режима (толькоNMEA0183 3Версия выход=Изделие локализацииD =Дифференциал,E =Оценка,N =Недопустимый данных)
