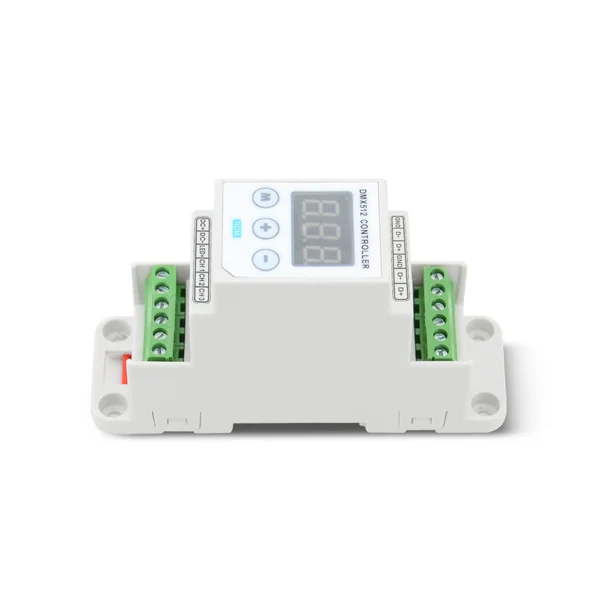

DMX/RDM декодер постоянного напряжения рельсовый декодер 180 Вт-360 Вт DIM101M-DIN
Продукт Особенности
Поддержка DMX512 (1990)/RDM (2009) стандартный протокол.
3-канал ПВМ выход, максимальный ток каждого канала 5A.
С механизмом выбора цвета лампы, может контролировать 1-3 основных цвета
Светодиодные лампы
DMX адрес может быть установлен ключом или RDM master (режим RDM)
Источник питания постоянного тока
С защитой от короткого замыкания и перегрузки по току
Технический параметр
| Название продукта | 5A * 3 канала 12-24VDC разъем постоянного Напряжение DMX декодер |
| Предмет | DIM101M-DIN |
| Вход Напряжение | 12-24VDC |
| Вход сигнала | DMX/RDM затемняющий сигнал |
| Выход ток | 5А * 3Ch (макс) |
| Выход Мощность | 180 Вт (12 В)/360 Вт (24 В) |
| Выход Каналы | 3 |
| Затемнения Выход | PWM |
| Диапазон регулировки яркости | 0-100% |
| Установка | Железная дорога или винт крепления |
| Рейке | TS-35/7,5 или TS-35/15 |
| Продукт Размеры | 112 (Д) * 35 (Ш) * 67 (В) мм |
| Пакет Размеры | 354 (Д) * 234 (Ш) * 232 (В) мм 60 шт/6,5 кг/коробка |
| Вес в упаковке: | 90 г |
| Работа Температура | -30 ~ 50℃ |
Измерение
Интерфейс Описание
Signal DMX/RDM сигнальный интерфейс
1. Когда Сигнальный кабель DMX не подключен правильно, текущий адрес и --- будет отображаться циклически с интервалом в 2 С
2. При паузе сигнала DMX текущий адрес и P будут отображаться циклически, с интервалом 2 S;
3. Когда сигнал DMX нормальный, будет отображаться только текущий адрес
Мощность входной интерфейс
Вход постоянного тока 12 ~ 24 В для питания самого декодера и ламп
Кнопка настройки кода адреса
Адресный код может храниться автоматически. После того, как питание снова включено, последний сохраненный код адреса автоматически восстанавливается.
Когда адрес равен 0, устройство активируется как функция RDM, и первый DMX адрес декодера автоматически устанавливается мастером RDM.
Когда адрес не 0, устройство выходит из функции RDM, и декодер считается традиционным декодером DMX.
1. Нажмите M для разблокировки или блокировки адресного кода. Код адреса не может быть изменен при обычном использовании. После длительного нажатия этой кнопки 3 S светодиодный цифровой тюбик
Запятая будет светильник, чтобы указать статус разблокировки, и вы можете изменить адрес в это время. После изменения адреса нажмите и удерживайте клавишу M в течение 2 S или не нажимайте
После нажатия 5S запятая исчезает, указывая, что код адреса заблокирован и не может быть изменен
2. Нажмите + для добавления адреса. Короткий ключ +, адрес увеличивается на 1 каждый раз; длинный ключ +, адрес быстро увеличивается, сокращая время установки, максимальный адрес составляет 511
3. Нажмите клавишу-для вычитания адреса. Короткий ключ-адрес каждый раз уменьшается на 1, длинный ключ-адрес быстро уменьшается, сокращается время установки, минимальный адрес 0
Примечание: заводской адрес по умолчанию установлен в 1
Адреса от 508 до 511 используются в качестве режима самопроверки. При отсутствии сигнала вы можете проверить правильность проводки лампы.
Привод выходной интерфейс
Общий анодный привод, с одним интерфейсом V + и трехканальными выходными интерфейсами R, G, B, которые могут быть подключены к различным полноцветным модулям и монохромным модулям
Примечание: полноцветный модуль с общим анодным соединением может напрямую подключить положительную линию и контрольные линии R, G, B к соответствующим контактам выходного интерфейса декодера;
Монохромный модуль может подключить положительную линию к V + pin выходного интерфейса декодера, а отрицательную линию к выходному интерфейсу декодера в соответствии с цветом модуля
R, G, B на одном из штифтов;
Монохромные модули нескольких цветов подключаются к одному и тому же декодеру, а их положительные провода должны быть подключены к порту V + выходного интерфейса декодера.
Применение Монтажная схема
Проводка DMX напрямую подключена, и сигнал DMX имеет положительные и отрицательные сигналы. Обратите внимание на полярность при проводке. Комбинируйте положительные, отрицательные и наземные сигналы
Подключите к интерфейсу устройства.
Установите адрес DMX через ключи или используйте DMX master, который соответствует Протоколу RDM, чтобы сканировать и установить его автоматически.
Конец всей проводки должен быть подключен к сигнальному терминатору в конце.
