Описание
DMX RGBW декодер 4 канала постоянное напряжение DMX декодирование мощность привода PX24504
Особенности
1. Разработан для соответствия DMX512/1990
2. DMX адрес можно установить вручную через dip-switch
3. Постоянное выходное напряжение и максимальный ток 5А/ch
4. Европейские терминалы для входных/выходных портов и подключаемых терминалов для сигнальных портов DMX
5. Регулировка яркости класса 256
Технический параметр
| Название продукта | Постоянная Напряжение DMX декодер | |
| Модель | PX24504 | |
| Выход | Напряжение | 12-24VDC |
| В настоящее время | 5A/ч | |
| Мощность | 240 Вт (12 В)/480 Вт (24 В) | |
| Канал | 4 | |
| Вход | Напряжение | 12-24VDC |
| В режиме ожидания потери | <1 Вт | |
| Прочие ожерелья и подвески | Измерение | 120*42*23 мм |
| Упаковка Размеры | 123*45*27 мм | |
| Вес в упаковке. | 150 г | |
| Рабочая температура | -20℃ ~ 50℃ | |
| Относительная влажность | 20 ~ 90% относительной влажности | |

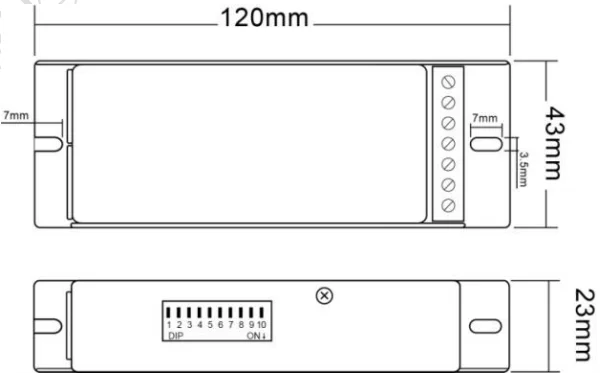

Физические размеры

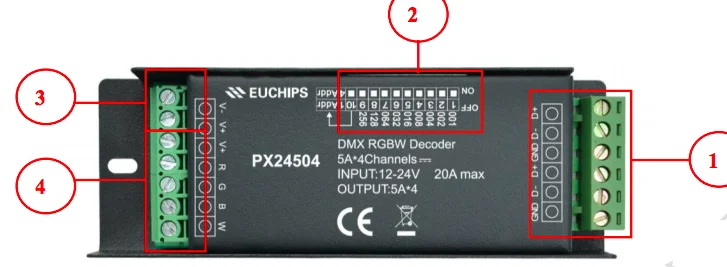

Интерфейс Описание
(1) Интерфейс ввода/вывода сигнала DMX
(2) DIP переключатель
(3) входной интерфейс питания
(4) выходной интерфейс

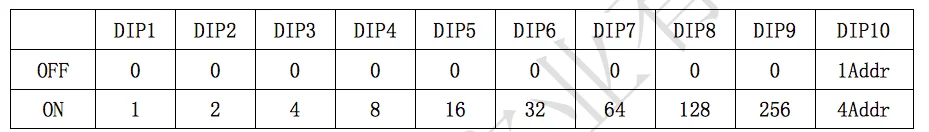

Нижеследующей таблице конфигурации
DIP1 ~ 9: Установите адрес Первого канала декодера DMX. Сумма цифр, отображаемых в таблице, соответствующей DIP-переключателю, является первым DMX декодером.
Адрес канала.
DIP10 используется для установки адресного режима. В положении «ON» 4 канала делят один адрес, а в положении «OFF» 4 канала занимают по одному адресу каждый.

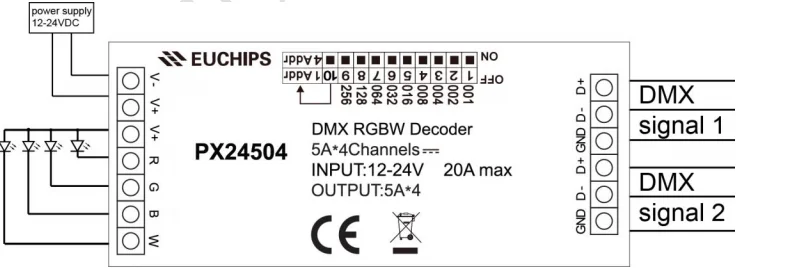

Схема подключения
1) Проводка DMX напрямую подключена, и сигнал DMX имеет положительные и отрицательные сигналы. Обратите внимание на полярность при проводке. Комбинируйте положительные, отрицательные и наземные сигналы
Подключите к интерфейсу устройства.
2) обратитесь к "таблице адресов серии DMX" и установите адрес DMX Через DIP-коммутатор.
3) Конец всей проводки должен быть подключен к терминатору сигнала в конце.
Примечание: Данный декодер также может использоваться в качестве 3-канальный блок питания с декодер RGB. При использовании в качестве декодер RGB и DIP10 устанавливается "OFF", декодер использует 3 DMX адреса.
Характеристики
- Item Type
- RGB Controler
