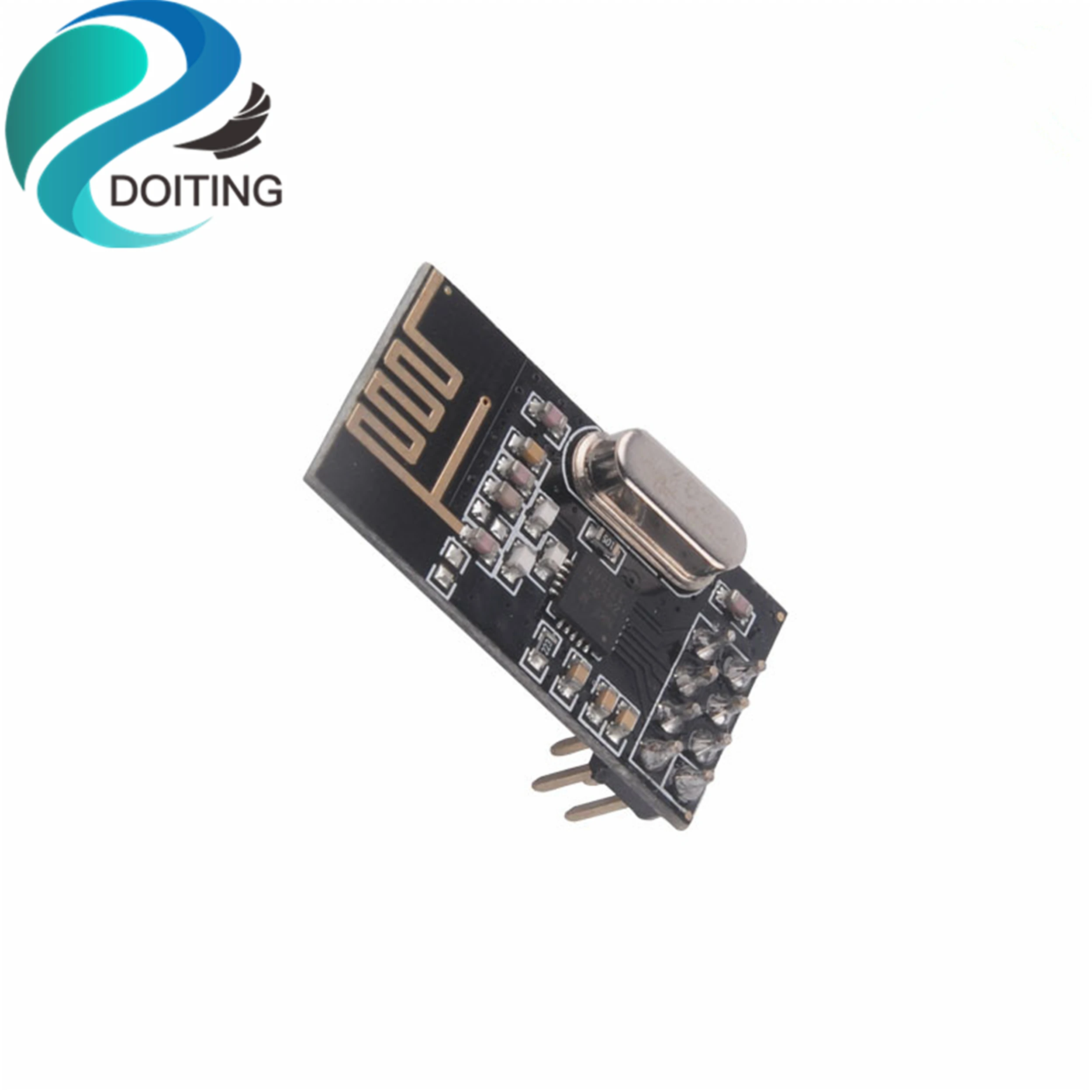

DOITING XH-NF-01 Wifi Module 2.4G Wireless Module 100mW Power SPI Interface IoT Module Direct Insertion Built-In Antenna

266 руб.

Описание

Особенности:

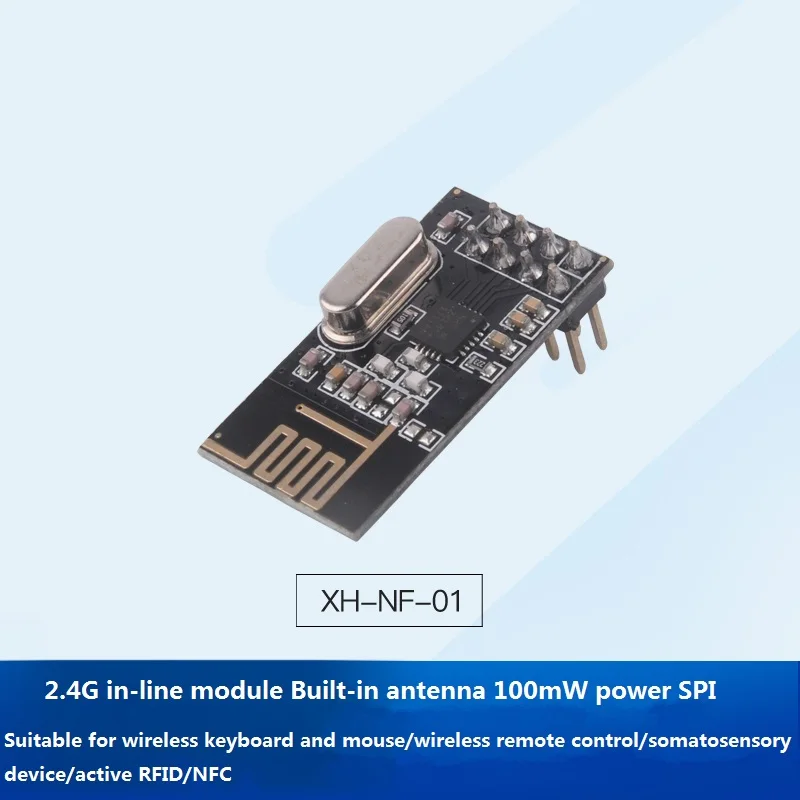

XH-NF-01-это беспроводной модуль мощностью 200 мВт 2,4G с высокой скоростью полета (до 2 Мбит/с), SPI интерфейс и интегрированный аппаратный модуль для высокой производительности, высокой стабильности, высокой производительности, хорошие характеристики тестирования спектра, маленький Объем, используя все компоненты промышленного класса. XH-NF-01 может быть широко использован в различных Интернет вещей приложений, подходит для беспроводной мыши и клавиатуры, беспроводной пульт дистанционного управления, соматосенсорное оборудование, Активный RFID, NFC, маломощный самоорганизующийся сетевой беспроводной датчик, сетевые узлы, и т. д. Идеальным решением. XH-NF-01 принимает посылка DIP-8, которая может быть быстро подключена к существующим продуктам, будь то обучение или массовое производство, без пайки, прямое подключение и отключение, и очень удобна в использовании.

Параметры:

Сверхмаленькая посылка DIP-8, встроенная антенна 2,4G, компактный размер, простота в использовании Поддержка шестиканального приема данных Поддержка методов общей модуляции, таких как GFSK/FSK Поддерживает скорость передачи данных 2 Мбит/с/1 Мбит/250 кбит/с Многочастотная точка: 126 частотных точек, удовлетворяющих потребности Многоточечной Связи и частотной связи Внутренняя интегрированная высокая PSRR LDO Широкий диапазон напряжения питания: 2,0 в ~ 3,6 В Средний ток излучения как низкий как 110ма Чувствительность приема:-96 дБм @ 250 кбит/с Максимальная мощность передачи: 7 дБм 4-модуль дисплея интерфейс со скоростью до 10 МГц Внутренний интегрированный Интеллектуальный протокол ARQ baseband protocol engine Аппаратный выход прерывания Данных трансивера Поддержка 1bit RSSI выход Низкая стоимость применения: SI24R1 интегрирует все высокоскоростные обработка деталей сигнала, связанных с РЧ-протокол, такие как автоматическая повторная передача утерянных пакетов данных и автоматическое генерация ответных сигналов. Интерфейс SPI SI24R1 может быть соединен с аппаратным сетевой модуль микроконтроллера или с микроконтроллером I/. Порт O смоделирован, а Внутренний FIFO может быть соединен с различными высокоскоростными и низкоскоростными микропроцессорами, что удобно для использования недорогих одночиповых микрокомпьютеров. Легко разработать: так как слой связи полностью интегрирован в модуль, он очень прост в разработке. Функция автоматической повторной передачи, автоматическое обнаружение и повторная передача утерянных пакетов данных, время повторной передачи и количество повторных передач. Программное управление автоматически сохраняет функцию автоматического ответа пакета без получения сигнала ответа. После получения допустимых данных модуль автоматически отправляет ответ. Сигнал, нет необходимости отдельно обнаружение несущей программы-одночастотный Обнаружение встроенное оборудование Обнаружение ошибок CRC и точка-многоточечный адрес связи управление счетчиком ошибок передачи пакетов и функция обнаружения несущей используется для настройки изменения частоты можно одновременно установить шесть получения адреса каналов, Который может быть селективным открыть принимающий канал Стандартный контакт DIP 2,54 мм pitch интерфейс для легкого встроенного приложения.

DOITING XH-NF-01 Wifi Module 2.4G Wireless Module 100mW Power SPI Interface IoT Module Direct Insertion Built-In Antenna

Параметры:

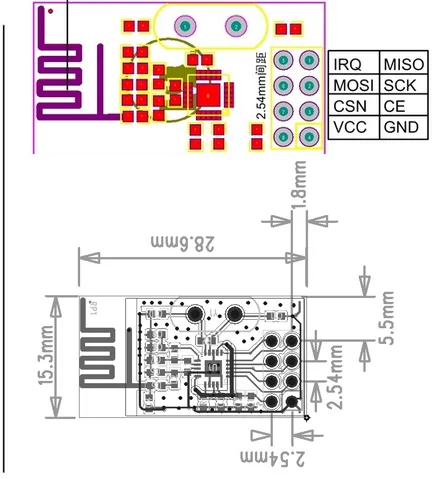

Модульная Модель: XH-NF-01 Посылка: DIP-8 Размер: 28,6*15,3*3,2 мм Интерфейс связи: SPI (до 10 Мбит/с) Скорость воздуха: 250 K ~ 2 Мбит/с 3 регулируемые уровни (250 кбит/с, 1 Мбит/с, 2 Мбит/с) Диапазон спектра: 2400 МГц ~ 2525 МГц Регулируемый, 1 МГц шаговый Форма Антенны: встроенная антенна PCB, усиление 2dBi Максимальная мощность передачи: 7 дБм Чувствительность приема:-96 дБм @ 250 кбит/с Средний ток: ток излучения: 25 мА (7 дБм)/ток приема: 15 мА (2 Мбит/с)/ток выключения: 1.0uA (режим выключения) Диапазон электропитания: 2,0 в ~ 3,6 В, типичное значение 3,3 В Рабочая температура:-20 °C ~ 85 °C Среда хранения:-20 °C ~ 90 °C, <90% относительной влажности

Тип подключения:

VCC: источник питания, должен быть между 2,0-3,6 В GND: Заземление, подключенное к контрольной мощности ДНС: Вход: чип модуля выберите pin для запуска SPI связь CE: Вход: модуль управления pin MOSI: Вход: модуль SPI ввода данных Pin SCK: Вход: модуль spi bus clock IRQ: выход сигнала прерывания модуля, активный низкий MISO: выход: модуль SPI вывода данных Pin

Отгрузочная ведомость:

1 шт. XH-NF-01 модуль

Примечание:

Больше документов можно загрузить в wiki. doit. am.
