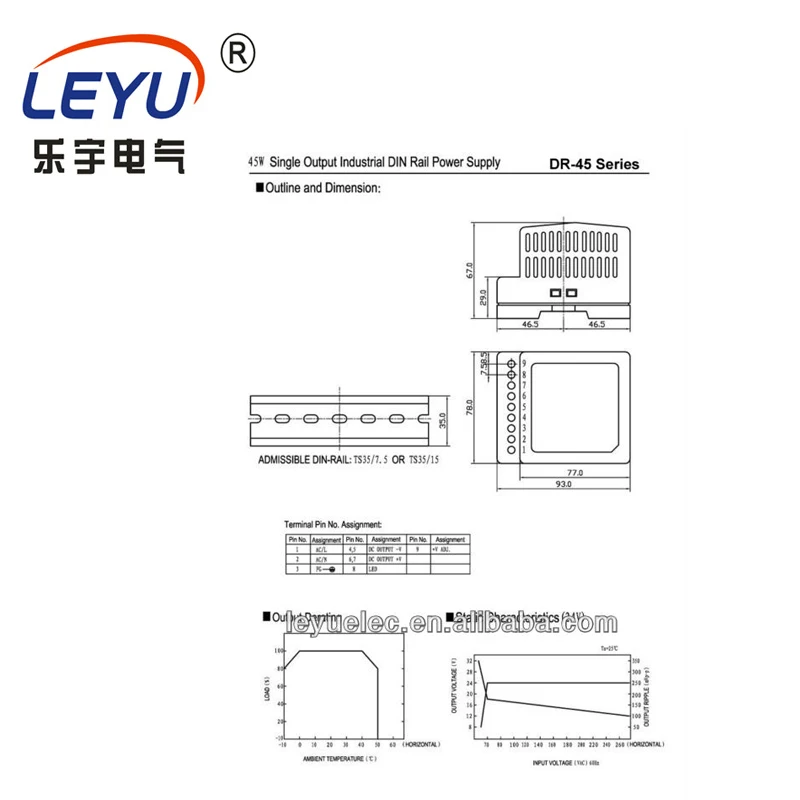

DR-45-5 Одиночная группа импульсный источник питания 45 Вт Выход 5 в din-рейка
Параметры: 45 Вт одиночный выход промышленный din-рейку блок питания серии DR-45 Особенности:
Универсальный вход переменного тока/полный диапазон
Защита: короткого замыкания/перегрузки/перенапряжения/перегрева
Охлаждение с помощью свободной воздушной конвекции
Можно установить на din-рейку TS-35/7,5 или 15
Светодиодный индикатор для включения питания
100% тест на полную нагрузку
Фиксированная частота переключения при 100 кГц
1 год гарантии
| Технические характеристики |
| Выход |
| Модель | Д-р-45-5 | Д-р-45-12 | Д-р-45-15 | Д-р-45-24 |
| DC Напряжение | 5 V | 12 V | 15В | 24 V |
| Номинальный ток | 9A | 3.75A | 2.8A | 2A |
| Постоянная сила тока | 0-9A | 0-3.75A | 0-2.8A | 0-2A |
| Номинальная Мощность | 25 Вт | 42вт | 42вт | Машинка для стрижки 48 Вт |
| Пульсация и Шум | 100mVp-p | 200mVp-p | 240mVp-p | 480mVp-p |
| Напряжение Adj. Диапазон | 4,75-5,5 V | 10,8-13,2 V | 13,5-16,5 V | 21,6-26,4 V |
| Напряжение толерантность | ± 2% | ± 1% | ± 1% | ± 1% |
| Настройка, подъем, задержка времени | 800 мс, 100 мс, 50 мс/230В переменного тока при полной нагрузке |
| Входной сигнал |
| Напряжение диапазон | 85 ~ 264VAC 47 ~ 63Hz; 120 ~ 370VDC |
| Переменного тока | 1.5A/115 V 0.75A/230 V |
| Эффективность | 72% | 77% | 77% | 80% |
| Пусковой ток | Холодный старт 30A/115 V 60A/230 V |
| Ток утечки | <1mA/240VAC |
| Защита |
| Защита от перегрузки | 105% ~ 150% |
| Тип защиты: ограничение постоянного тока, автоматически восстанавливается после удаления неисправности |
| По сравнению с Напряжение | 115% ~ 135% |
| Тип защиты: выключение напряжения o/p, зажимное диодом zener |
| Над температура .. | Tj 135 обычно (U1) обнаруживает на теплоотводе силового транзистора |
| Тип защиты: выключение напряжения o/p, повторное включение для восстановления |
| Окружающая среда |
| Работая Temp. Влажность | -10 ~ + 50; 20% ~ 90% RH |
| Температура хранения. Влажность | -20 ~ + 85; 10% ~ 95% RH |
| Темп. Коэффициент | ± 03%/(0 ~ 50) |
| Вибрация | 10 ~ 500 Гц, 2 г 10 мин/1 цикл, период 60 мин, каждый вдоль X, Y, Z осей |
| Безопасность |
| Выдерживать Напряжение | I/P-O/P: 3 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500В постоянного тока |
| Стандарт |
| Безопасность Стандартный | Дизайн см. UL508, TUV EN60950-1 |
| EMC Стандартный | Дизайн относится к EN55011, EN55022, EN61000-3-2,-3, EN61000-4-2, 3,4, 5,6, 8,11, ENV50204, EN55024, EN61000-6-2 |
| Другие |
| Измерение | 93*78*67 мм (Д * Ш * В) |
| Вес | 0,31 кг |
| Упаковка | 48 шт/16,1 кг/1,3 храповой |
| Обратите внимание |
1. Все параметры, не указанные специально, измеряются при входе 230VAC, номинальной нагрузке и 25 температуре окружающей среды. 2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 ”витой пары-провода, завершенной с 0,1 μ & 47μ параллельным конденсатором. 3. Допуск: включает в себя установочный допуск, регулирование линии и регулирование нагрузки. 4. Блок питания считается элементом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно все еще отвечает требованиям EMC. |


|
