DS213 мини-осциллограф карманный осциллограф Ручной осциллограф

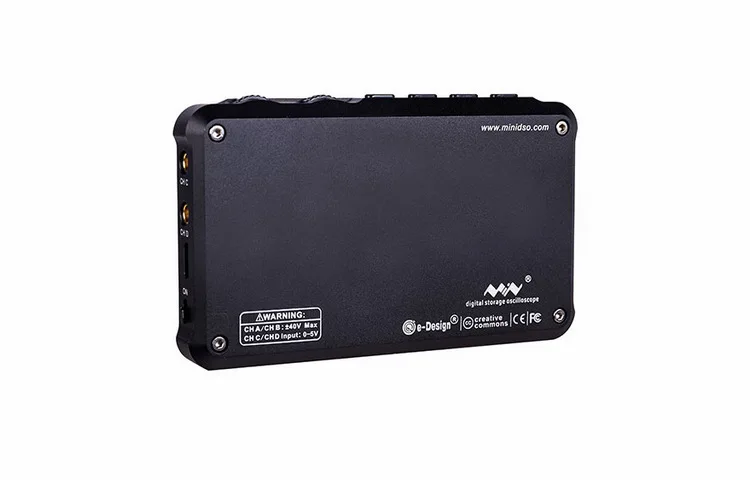

DS213 представляет собой 5 с тонкими чашками незаметное 4-строчный Универсальный цифровой запоминающий осциллограф для Электронные инженерные задачи на основе ARM Cortex M3 ядро. DS213 принимает режим управления и кэширования данных внешнего ADC с помощью FPGA. Он предоставляет четыре приложения, которые могут быть использованы для загрузки и обновления до четырех различных прошивки приложения. Он имеет 8 Мб U диск, который может хранить формы сигналов и обновлять системную прошивку. Уровень применения кода осциллографа является открытым исходным кодом, и пользователи могут разработать прошивку осциллографа в соответствии с их потребностями.

Характеристики продукта:

Небольшой размер, легкий вес, легко носить с собой, может быть ручной; он может хранить данные о форме волны и сделать анализ формы волны и сравнение более эффективным и интуитивно понятным. Несколько режимов запуска поддерживают положительное и отрицательное срабатывание кромок, логическое срабатывание и включение ширины импульса. Мощная способность обработки сигналов, может автоматически измерение напряжения, частоты, ширины импульсов и других параметров.

Технические параметры:

Главная плата управления Процессор: ARM Cortex M3

FIFO и контроль: FPGA

АЦП: HWD9288-100

Аналоговый Номер канала: 2 ([CH_A] [CH_B])

Количество цифровых каналов: 2 ([CH_C] [CH_D])

Количество рабочих каналов: INV [CH_A], INV [CH_B], [CH_A] + [CH_B], [CH_A]-[CH_B], [CH_C] & [CH_D], [CH_C]

Чувствительность: 10 мВ-10 V/div (1-2-5 шаг) 100 мВ-100 V/div (1-2-5 шаг)

Вертикальное разрешение: 8 бит

Глубина хранения: 4 канала 4*4 K

Режим входного соединения: DC и AC

Максимальное входное напряжение: + 40Vpp с X1 зондом, когда x 10 зонд используется в (+ 400 Vpp)

Типы мягких триггеров: положительный и отрицательный триггер края, триггер ширины импульса, режим логического триггера: автоматический, Стандартный, одиночный, мгновенный триггер сканирования: [CH_A] [CH_B] [CH_C] [CH_D] источника сигнала: квадратная волна: 20-уровень 3Vpp источника сигнала от 10 Гц до 8 МГц синусоидальной формы, Треугольная и пилообразный волн: 11-этап 3Vpp источники сигнала от 10 Гц до 20 кГц шкафчики для хранения документов (Ёмкость: встроенная флеш-память 8м USB диск для хранения файлов форматов: BMP, буф, CSV автоматическое измерение типа: максимальное, минимальное, пиковое, среднее, RMS, частота, период, ширина импульса, измерение курсора рабочего цикла: значение времени, Режим отображения значения амплитуды: 4 линии: 1 линия: [CH_A], HIDE line 2: [CH_B], HIDE 3 линии: [CH_C], REC_1, REC_2, REC_3, REC_4, скрыть четыре линии: [CH_D], [CH_A] + [CH_B], [CH_A]-[CH_B], [CH_C] & [CH_D], [CH_C] [CH_D], режим скрытия выборки: частота дискретизации в реальном времени: 100 M Sa/s питание батареи: 1000 mAh Размер: 99,5 мм (длинный) x58.5mm (Дальний свет) x13.5mm (толстый) Вес: 129G (Батарея входят в комплект поставки) Сертификация: сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного FCC, аддитивного цветового пространства
