Dso Shell осциллограф(в сборе) с зондом электронный Обучающий Набор Diy

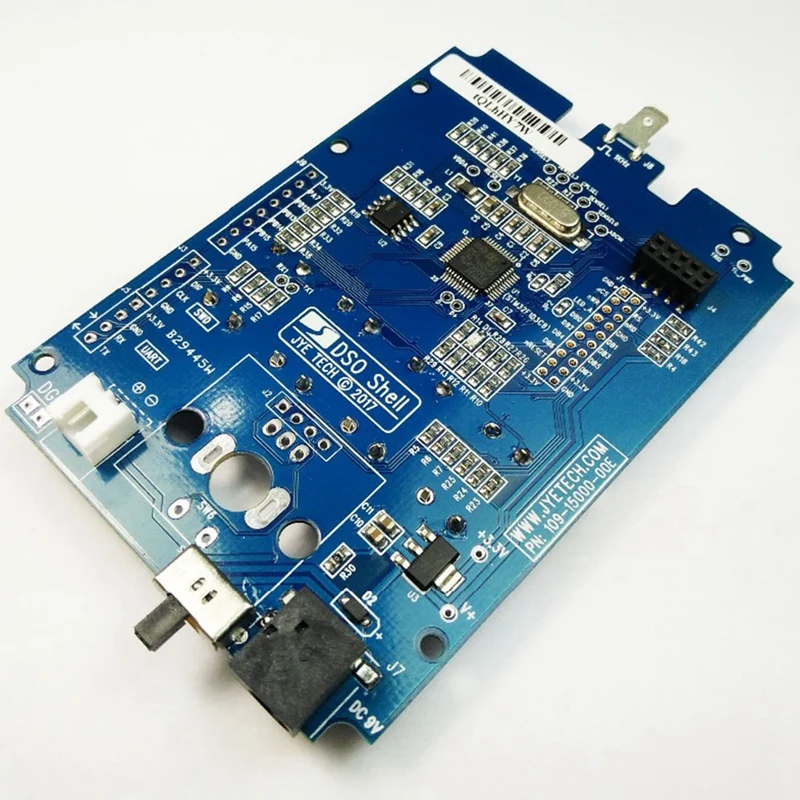

1. DSO оболочки имеет аналогичные пропускная способность как DSO138, но содержит значительно повысить структура, механические, и эксплуатации. дисплей и MCU в настоящее время установлен на одном и том же доска (материнская плата) избегать использования Интер-board pin-заголовки. Отзывы от DSO138 usres показали, что пайки на пин-заголовки часто проблемы в течение многих новичков. Аналоговый канал расположен на отдельной доска, которая содержит большинство пользователей детали установки. Это приносит в лучше зазора между аналоговый и цифровой схемы.

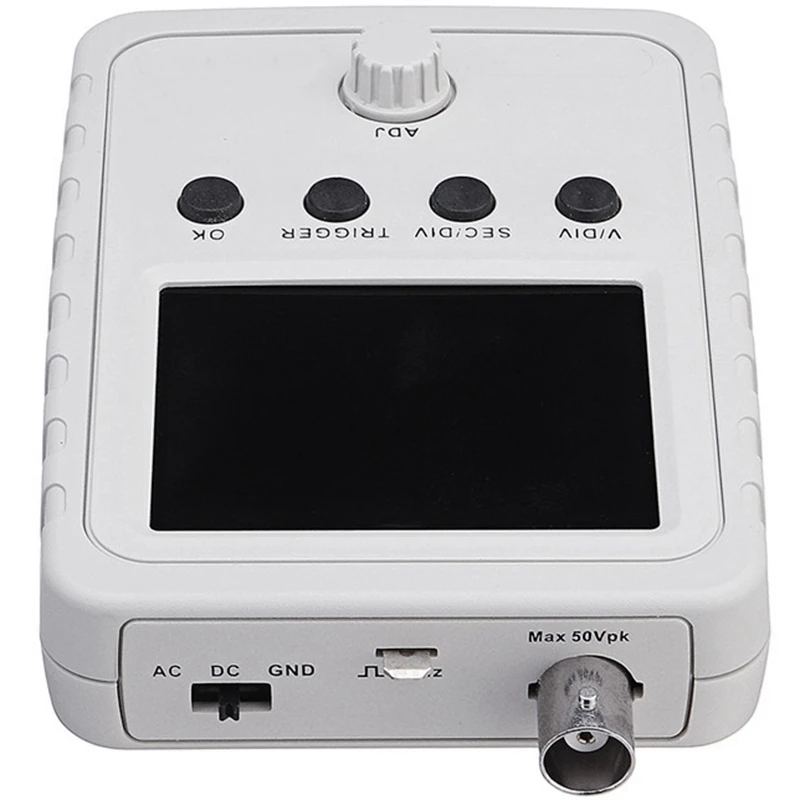

2. DSO оболочки поставляется с полный корпус. Передняя панель и верхняя часть/кареток являются гибкий для легкого модификации пользователя.
3. Был добавлен поворотный кодер. Это делает настройки параметров гораздо быстрее и проще.
4. Чувствительность DSO оболочки было увеличено в обоих направлениях и выше и шире, чем DSO138. Он дойдет до 5mV/div --- подача заявки на 20 V/div, в то время как DSO138 составляет всего 10mV/div --- 5 V/div.
Цвет: представлен на изображении Цвет
Материал: пластик
Вертикальный
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Чувствительность: 5mV/дел-20 в/дел
Ошибка чувствительности: <5%
Разрешение: 12 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk
Соединение: DC, AC, GND
По горизонтали
Максимальная частота дискретизации в реальном времени: 1 Мбит/с
Временная база: 10us/Div-500 s/Div
Запись Длина: 1024
Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение запуска: 1/2 фиксированного размера буфера
Дисплей
2,4 дюймовый цветной TFT ЖК-дисплей с разрешением 320x240
Питание
9 В постоянного тока (8-10 V приемлемо)
Потребляемый ток: 120mA @ 9 V
Физический
Размер: 115 мм X 75 мм X 22 мм
Вес: 100 г (не включая кабели и блок питания)
Посылка

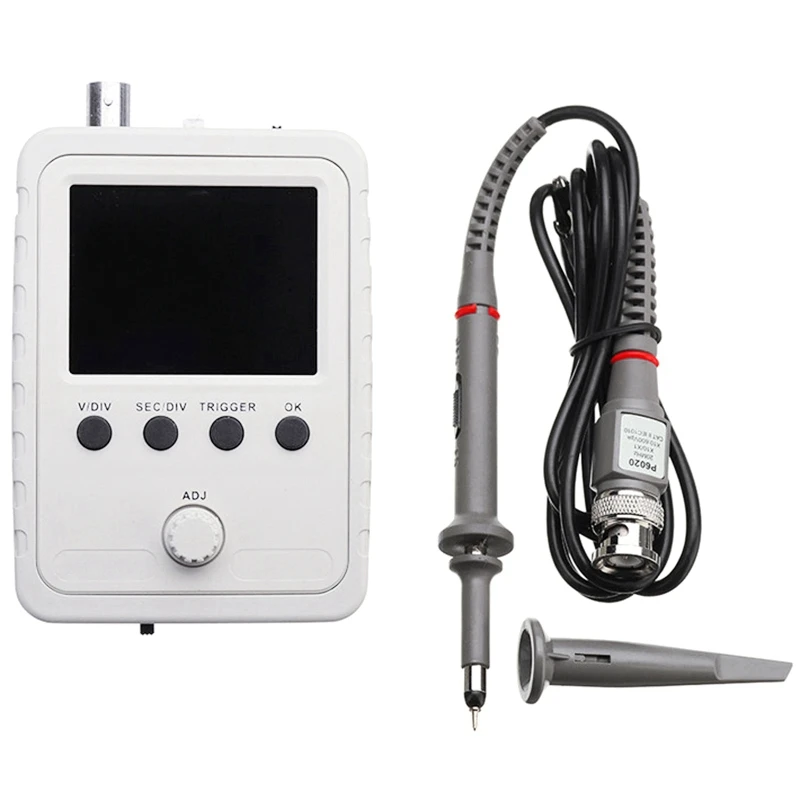

1 * осциллограф DSO оболочки
1 * BNC стандартным зондом
1 * UserManual (на английском и китайском языках)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
