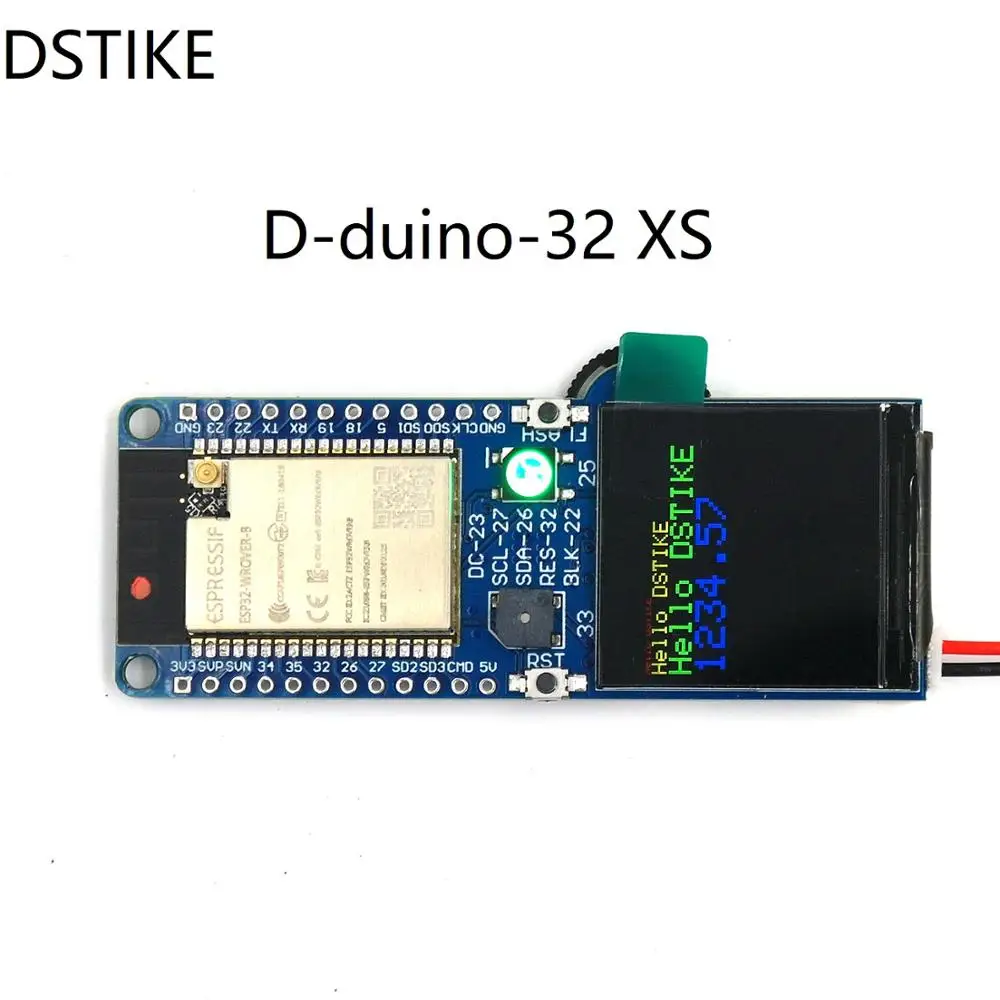

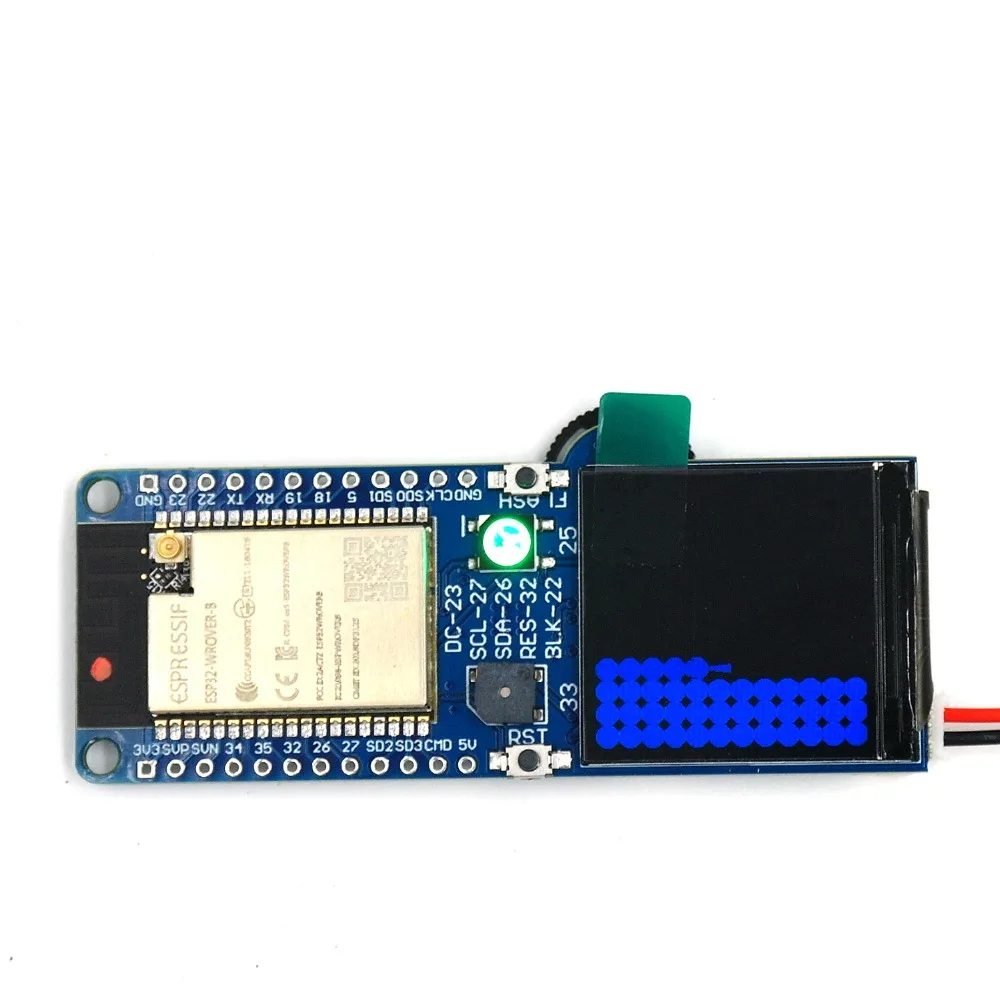

DSTIKE D-duino-32 XS ESP32 макетная плата с TFT цветным ЖК-дисплеем

Это плата разработки ESP32 + TFT

Дисплей: экран ST7789 1,3"

Дисплей SDA (MOSI): GPIO 26

Дисплей SCL/SCK: GPIO 27

Дисплей DC: GPIO 23

Дисплей RST: GPIO32

Светодиодный дисплей: GPIO22 (низкий будет закрывать фон)

Разрешение 240*240

WS2812b светодиодный: GPIO 25

Звуковой сигнал: GPIO33

Кнопка вверх: GPIO 19

Кнопка Вниз: GPIO 5

Выбор кнопки: GPIO 18

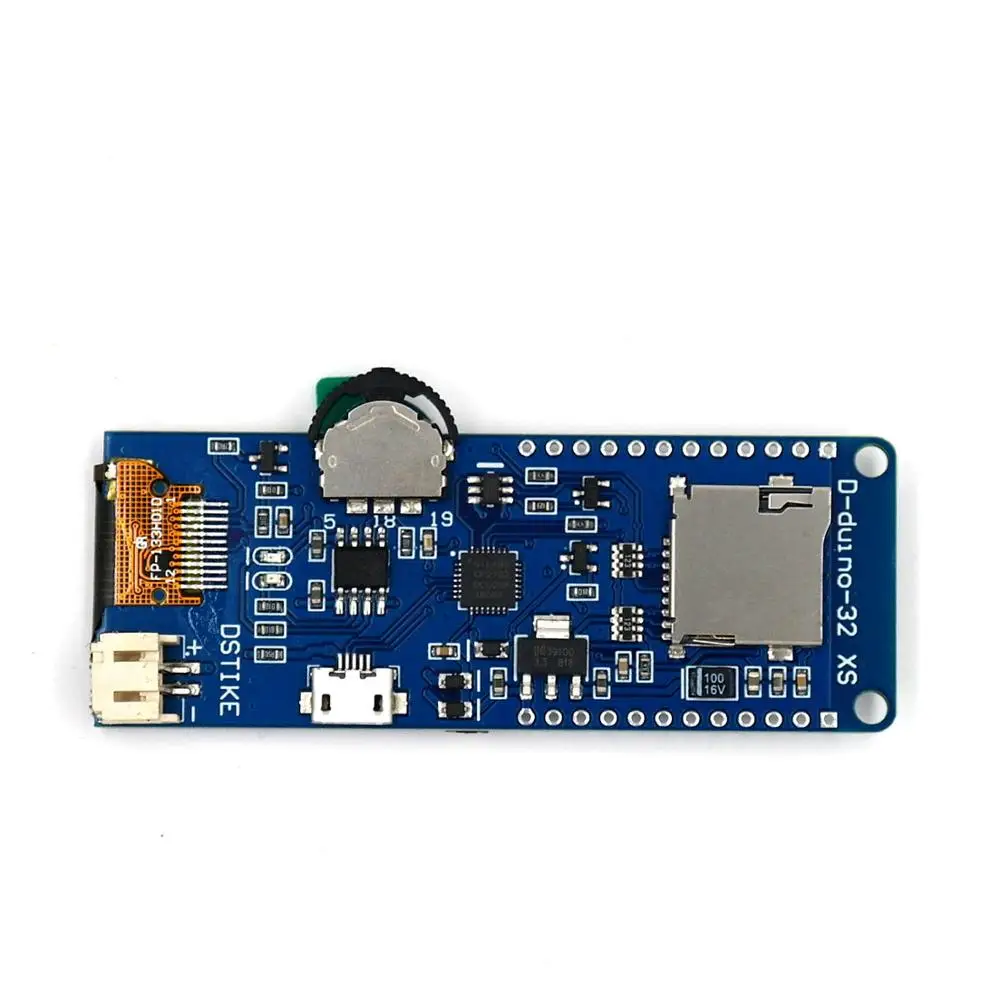

SD карта

GPIO12--DAT2

GPIO13--DAT3

GPIO15--CMD

GPIO14--CLK

GPIO2--DAT0

GPIO4--DAT1

GPIO21-карта

~ 100mA потребление энергии

LM39100 Регулятор низкого напряжения

Все разрывы GPIO и выход 3,3 и 5 V

2 светодиода, чтобы указать состояние зарядки аккумулятора (красный: зарядка, Зеленый: полный)

Защита: короткая, перезарядка, перегрузка, температура, обратный

ESP32-Wrover внутри (4 Мб Flash + 4 Мб PSRAM)

Авто скачивание встроенной функцией

Встроенная функция sd-карты

Пассивный зуммер и RGB светодиодный

1. Установите среду для ESP32

Https://github.com/espressif/arduino-esp32

2. Установка tft-библиотеки

Https://github.com/lspoplove/Arduino-ST7789-Library

3. Установка Adafruit NeoPixel Library

Https://github.com/adafruit/Adafruit_NeoPixel

4. Пример кода

Https://github.com/lspoplove/Arduino-ST7789-Library/blob/master/examples/graphicstest/ESP32_graphicstest.ino

-------------------------------------------------------------------------------------------------------------------------------------------------------

Https://youtu.be/cPitZ5uhAh8

Https://github.com/Bodmer/TFT_eSPI
