Купить DSTIKE ESP32 часы DevKit(OLED версия) программируемые часы ESP32 часы макетная плата

Описание

DSTIKE ESP32 часы DevKit (OLED версия) программируемые часы ESP32 часы макетная плата
DSTIKE ESP32 часы DevKit(OLED версия) программируемые часы ESP32 часы макетная плата

Что из себя представляет?
Это макетная плата часов ESP32. Есть две версии: OLED версия и TFT цветная версия. Обе версии имеют одну и ту же нижнюю доску.

Почему вы его сделали?
Этот продукт был спланирован в то же время на браслете deauther. Я усвоил большой опыт от браслета deauther, и я знаю, что ESP32 является лучшим выбором для «часов». Прорывы колодки также предназначены для подключения различных датчиков. TX/RX может использоваться для связи с компьютером или другой платой управления.

17/16 порт IIC может быть подключен к модулю RTC или другим датчикам IIC. SVP/SVN может вводить сигналы АЦП. 25/26 может выводить сигналы DAC.

Что делает его особенным?
-Маленький Размер: 3,8x4,5 см
-Высота: 1,5 см
-Двойной цвет, в ассортименте 4 из шельфового пласта
-Переключатель включения/выключения питания

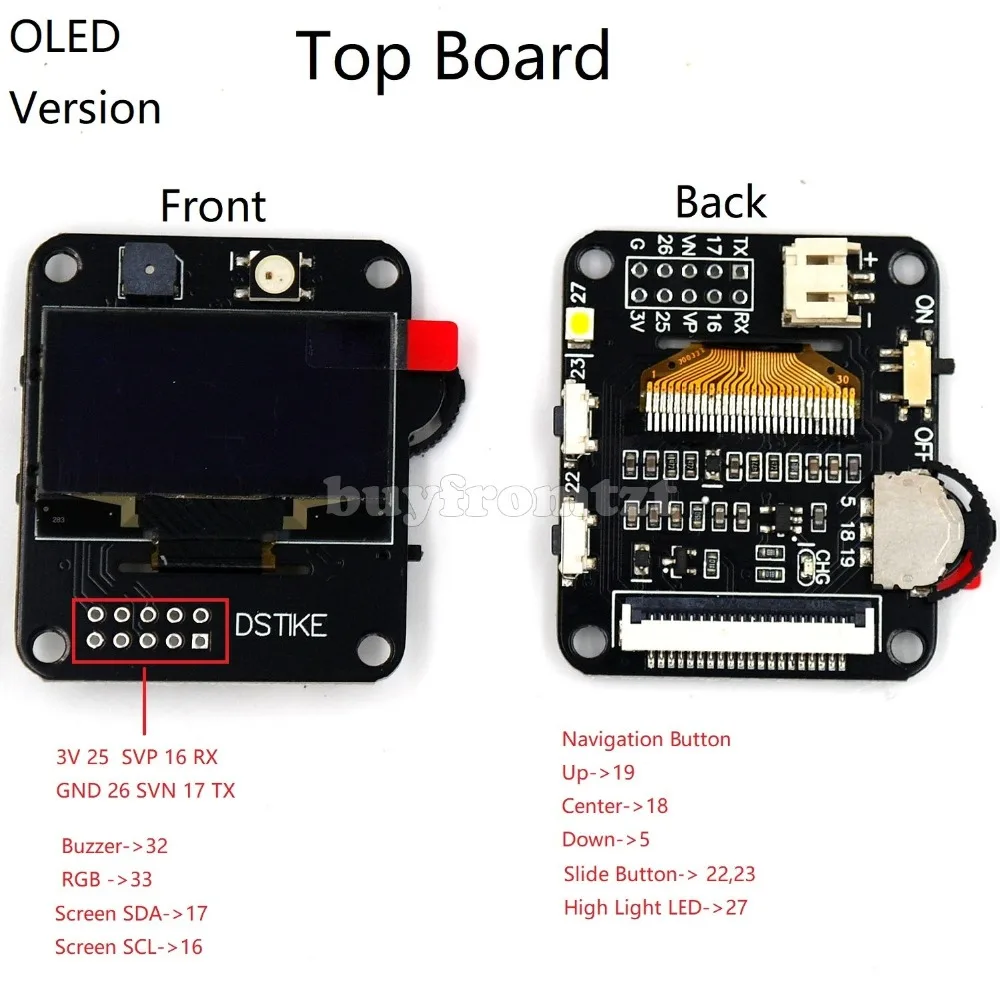

-OLED версия: 1,3 OLED SH1106 (SDA-17, SCL-16)
-Цветовая Версия TFT: ST7789 240*240 lcd (SDA-17, SCL-16, DC-22, RES-23)
-Звуковой-32
-WS2812b RGB светодиодный-33
-Кнопка навигации (вверх-19, центр-18, вниз-5)
-OLED версия внешняя кнопка скольжения (22,23)
-Светодиодный подсветка (27)
-Светодиодный индикатор зарядки (On означает зарядку, OFF означает полную)

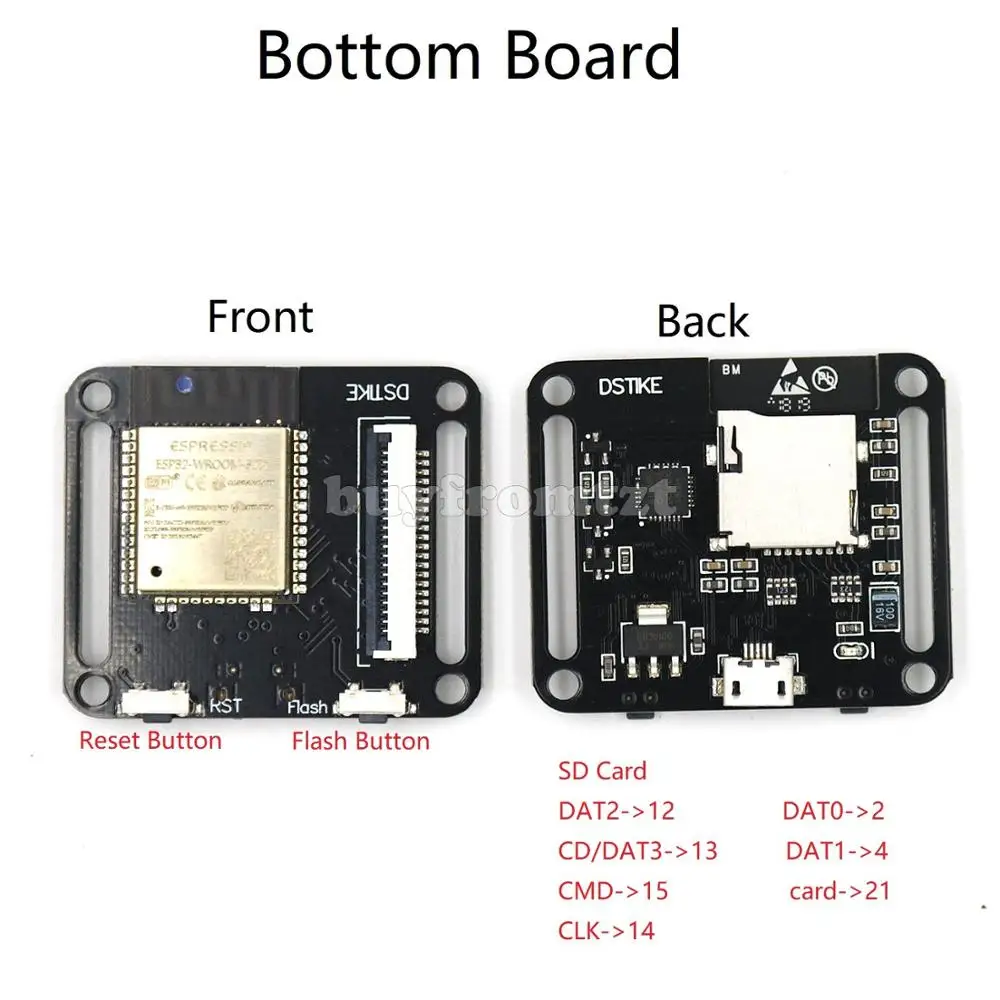

-Кнопка сброса и вспышки на нижней панели
-Пробой GPIOs (TX, RX, 17, 16, SVP, SVN, 25, 26, GND, 3 V)

SD карта Поддержка:
-GPIO12--DAT2
-GPIO13--DAT3
-GPIO15--CMD
-GPIO14--CLK
-GPIO2--DAT0
-GPIO4--DAT1
-GPIO21-карта

Учебное пособие:
1. Установите среду для ESP32
Https://github.com/espressif/arduino-esp32
2. Установка oled-библиотеки
Https://github.com/ThingPulse/esp8266-oled-ssd1306
Установить на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей библиотеки
Https://github.com/lspoplove/Arduino-ST7789-Library
3. Установка библиотеки Adafruit NeoPixel
Https://github.com/adafruit/Adafruit_NeoPixel
4. Пример кода для oled версии
Https://github.com/lspoplove/D-duino-project/blob/master/ESP32WatchDev/ESP32WatchTest.ino
Пример кода для цветной версии TFT
Https://github.com/lspoplove/Arduino-ST7789-Library/blob/master/examples/graphicstest/ESP32_Watch_graphicstest.ino
Загрузить конфиг
Https://dstike.com/blogs/news/esp32-development-board-upload
Посылка включает в себя:
-1 х DSTIKE ESP32 Watch DevKit (версия OLED)
