Двойной высокий Скорость AD Модуль AD9226 параллельно 12-разрядный AD 65 м сбора данных FPGA развитию

1 Введение модуля

\
\

Этот модуль имеет двухстороннюю высокую скоростьADВыборTIКомпания12Разрядные высокого скоростиA/DКонвертерAD9226, Модуль состоит из двух частейAD9226。AD9226Принять многоуровневую дифференциальную структуру трубопровода, максимальная частота дискретизации составляет65 Мбит/с; Чип одиночного источника питания, чип содержит высокопроизводительный держатель образца и источник опорного напряжения, конструкция периферийной цепи упрощена; отвечает промышленным приложениям, и обеспечить отсутствие потери кода во всем диапазоне рабочих температур.

\
\

Особое внимание: в нашем магазине есть два вида, разница в том, что упаковка чипа отличается, один isAD9226 ASTZ QFP-48encapsulation, другой isAD9226ARSZ SSOP28encapsulation; производительность модуля точно такая же., интерфейс данных одинаковый; клиенты выбирают в соответствии со своими потребностями!

\
\

Диапазон входного напряжения модуля-5V ~ + 5 V, Затем введите пиковое значение как10VppСигнал. В модуле затухание и смещение цепи используются для регулировки входного сигнала, преобразования в1 ~ 3 V(То есть пиковое значение2Vpp) Сигнала входаAD9226。 То есть вход переменного тока-5 VВремя,АЦПВходное напряжение3 V; Входная мощностьС напряжением 0 ВВремя,АЦПВходное напряжение2В; Входная мощность+ 5ВВремя,АЦПВходное напряжение1 V。 Высокая скоростьADСхема блока структуры модуля показана на рисунке ниже.

\
\

\
\

Блок-схема:Двухстороннее радиоИ взаимнойНезависимый

\
\

Основные характеристики модуля следующие:

\
\

(1) Функция модуля :Два независимых дорожки 12Разрядные высокого скоростиАЦПМодульная。

\
\

(2) Максимальная скорость принятия :65 Мбит/с。

\
\

(2) Амплитуда входного аналогового сигнала:± 5 V(А именно10VppВход)。

\
\

(3) Аналогового сигнала пропускная способность :-3dBПропускная способность350 МГц。

\
\

(4) Цифрового интерфейса уровня :3,3 V。

\
\

(5), Модуль источника питания :+ 5ВОдин источник питания。

\
\

(6) Интерфейс ввода аналогового сигнала:SMAИнтерфейс。

\
\

(7) Цифровой Интерфейс сигнала:2×14Двухрядные2,54Основание Распорки, направление вниз 。 плюс интерфейс питания, использование2×16Двухрядные2,54Основание распорки, направление вниз.

\
\

(8) Этот модуль разработан с разъемомGND, Используется для подключения мультиметра заземления зонда, для облегчения тестирования пользователя.

\
\

(9) В соответствии с фактическими потребностями пользователей, настроить правильный модуль. Из-за утомительного процесса отладки, поэтому нам нужно добавить некоторую плату по настройке.

\
\

2 Интерфейсный модуль

\
\

Интерфейс ввода аналогового сигнала принимаетSMAИнтерфейс; интерфейс данных принимает2,54Основной интерфейс расстояния. Схема каждого интерфейса модуля показана на рисунке ниже.

\
\

\
\

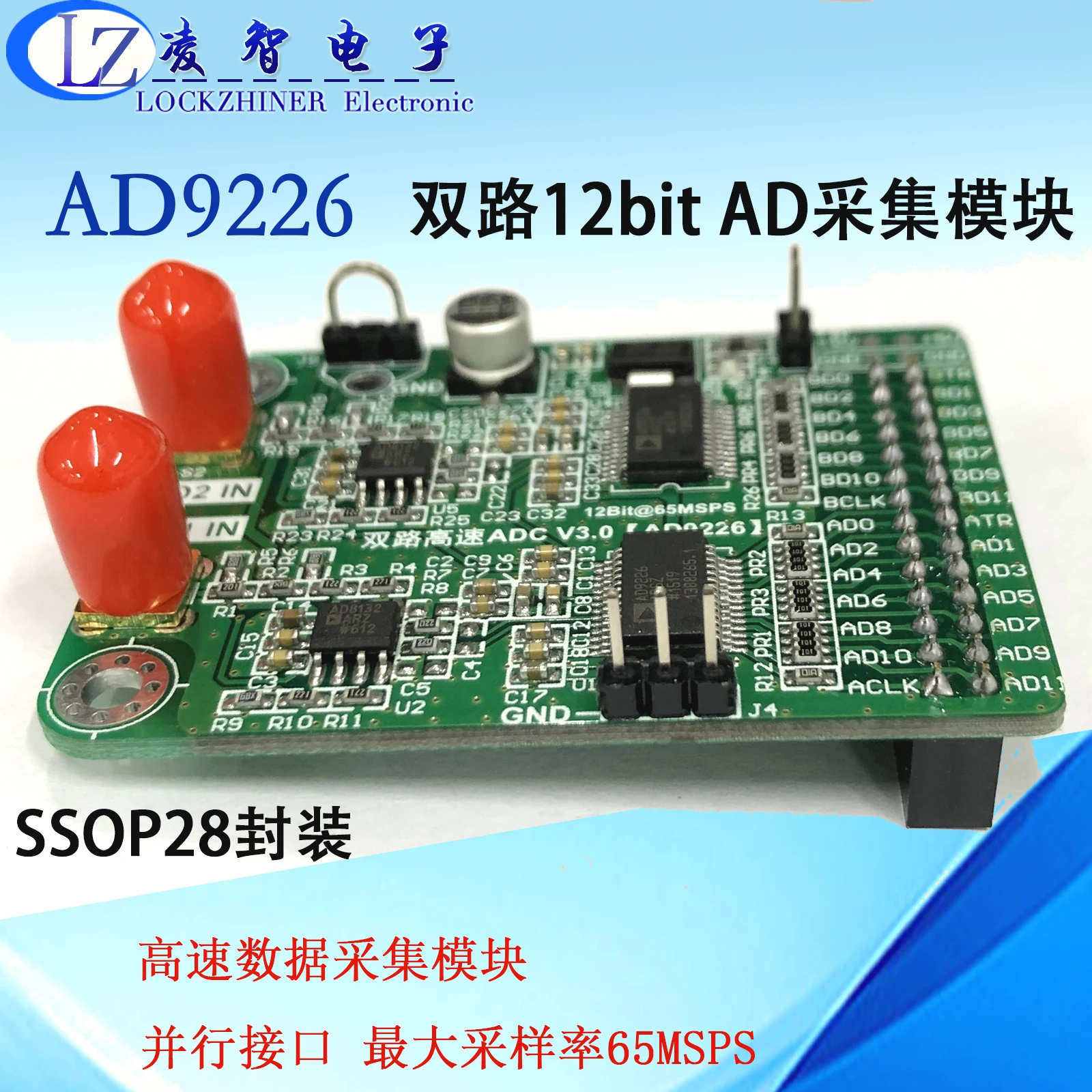

AD9226ChipLQFPencapsulation

\
\

\
\

AD9226ChipSSOPencapsulation

\
\

Схема интерфейса модуля

\
\

3 Интерфейсный модуль подключения

\
\

Two way высокой скоростиADМодуль тестирования должен использоватьсяADПреобразователем(Общего назначенияFPGA),+ 5ВЛинейный стабилизированный источник питания(Рябь)Источник сигнала 。 Модуль andFPGAAs показан на следующем рисунке.

\
\

\
\

Модуль andFPGATest схема подключения

\
\

Применение вЛинейный Регулируемый Модуль питания、C8051F/STM32 + FPGAОсновная платаИ160 МГцИсточник сигналаСхема тестового подключения показана на рисунке ниже.

\
\

\
\

Схема подключения среды тестирования модуля

\
\

4 Модуль отладки эффект

\
\

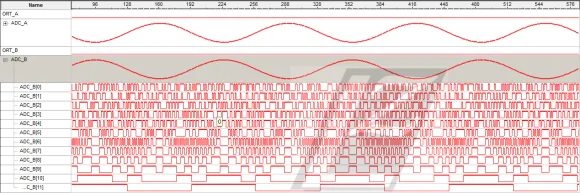

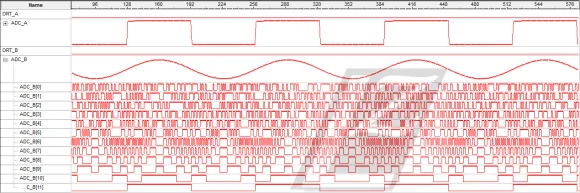

Входная Синусоидальная волна отдельно, квадратные и треугольные волновые сигналы, их диапазоны10 V, Частота100 кГц。 Наблюдение и использование формы волныQuartus IIИнструменты внутриSignalTap IIКоллекцияДанных волны 。ADМодульнаяЧастота дискретизацииНабор до максимума65 МГц。

\
\

Будьте осторожны: входное сопротивление модуля50Ом, поэтому источник сигнала должен быть настроен на привод50Ohmic нагрузка, в противном случае входной сигнал будет уменьшен в два раза.

\
\

\
\

\
\

\
\

\
\

\
\

Модуль тест визуализации

\
\

5 Отгрузочная ведомость

\
