Двухскоростной AD Модуль AD9226 параллельный 12 бит AD 65 м для сбора данных FPGA макетная плата

ADdata модуль сбора

В этом модуле использует TI компании 12-разрядный высокоскоростной A/аналого-цифрового преобразователя с AD9226, модуль состоит из 2 предмета из AD9226.AD9226 принимает многоуровневую дифференциальную архитектурную систему трубопровода с максимальной частотой дискретизации 65MSPS.Чип питается от одного источника питания, включая высокопроизводительный держатель образца и источник исходного напряжения, что упрощает дизайн периферийной цепи.Он подходит для промышленного применения и не имеет кода ошибки во всем диапазоне рабочих температур.

Диапазон входного напряжения модуля-5 В ~ + 5 В, поэтому сигнал с пиковым значением 10Vpp может быть вход.В модуле, амортизацию и офсетная печать схемы используются для регулировки входного сигнала и преобразует его в 1 ~ 3 V (например, 2Vpp) сигнала, чтобы войти в AD9226.То есть, когда вход-5 В, напряжение входного сигнала ADC составляет 3 В;При входе 0 В напряжение входного терминала ADC составляет 2 В;При входе + 5 В напряжение входного сигнала ADC составляет 1 в.Схема конструкционного блока высокоскоростного AD модуля показана на следующем рисунке:

Блок-схема модуль
\

Основные особенности модуля заключаются в следующем:

(1) функция модуля: двухканальный независимые друг от друга 12-разрядный высокоскоростной модуль АЦП.

(2) Максимальная скорость приема: 65 мвыборок/с.

(2) Входная амплитуда аналогового сигнала: ± 5 В (т. Е. 10Vpp вход).

(3) аналоговая полоса пропускания сигнала:-3 дБ Полоса пропускания 350 МГц.

(4) уровень цифрового интерфейса: 3,3 В.

(5) модуль питания: + 5 V одиночный блок питания.

(6) аналоговый входной интерфейс сигнала: интерфейс SMA.

(7) цифровой сигнальный интерфейс: 2 × 14 двухрядный 2,54-интервал место матери, вниз направление. С интерфейсом питания, 2 × 16 двухрядный 2,54 интервал мать сиденье принимается, с вниз направление.

(8) Этот модуль проектирует разъем GND, который используется для подключения и подключения мультиметр измеритель заземления ручка для облегчения тестирования пользователя.

Модульного интерфейса

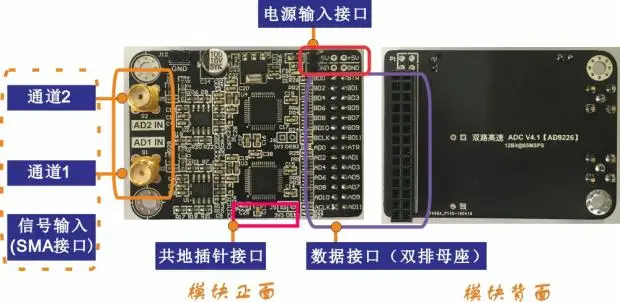

Интерфейс SMA предназначен для аналогового входа сигнала.Интерфейс передачи данных принимает 2,54 интервал опорный интерфейс.Каждый интерфейс модуля показан на рисунке ниже:

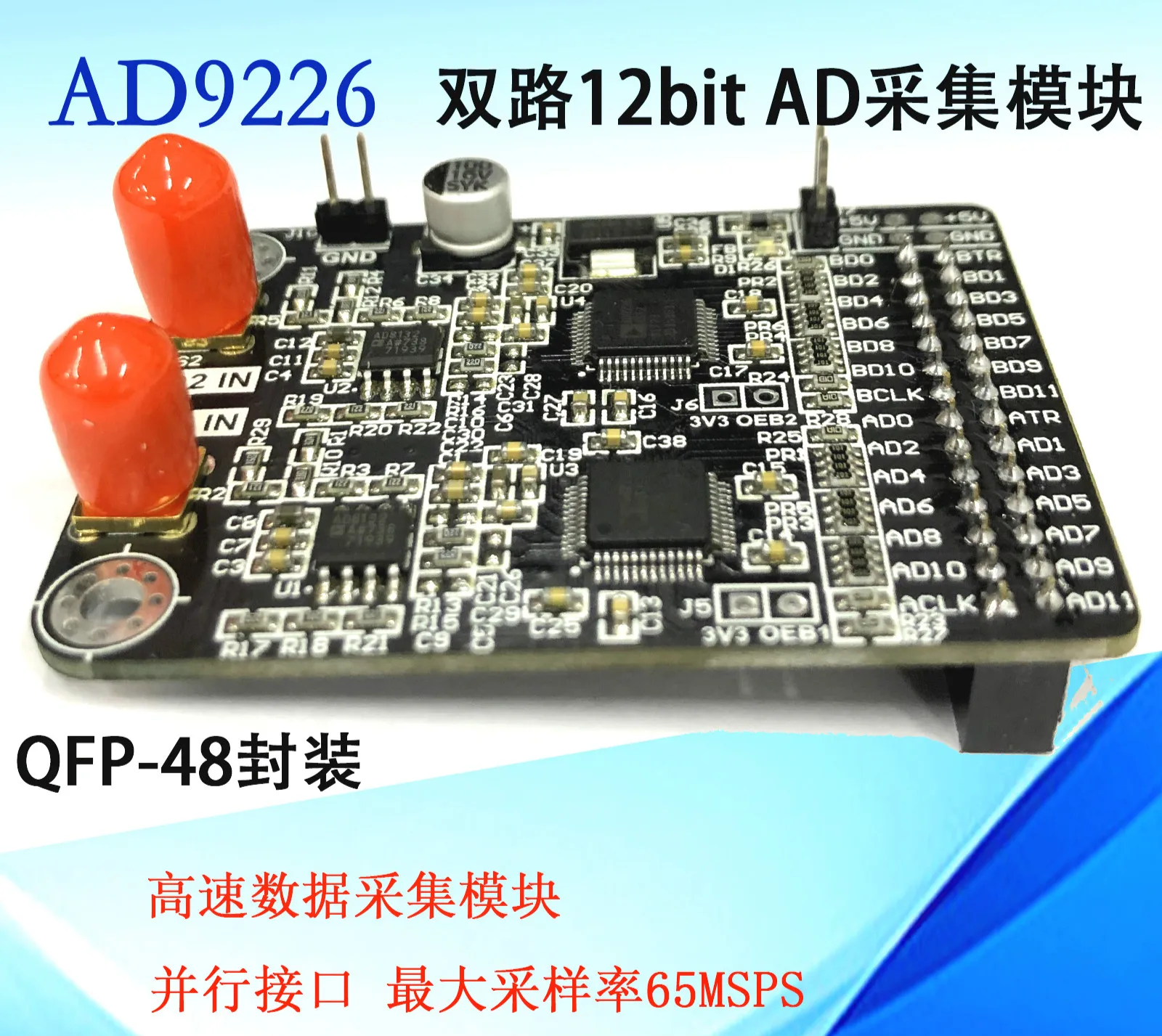

AD9226Чип LQFP инкапсуляция

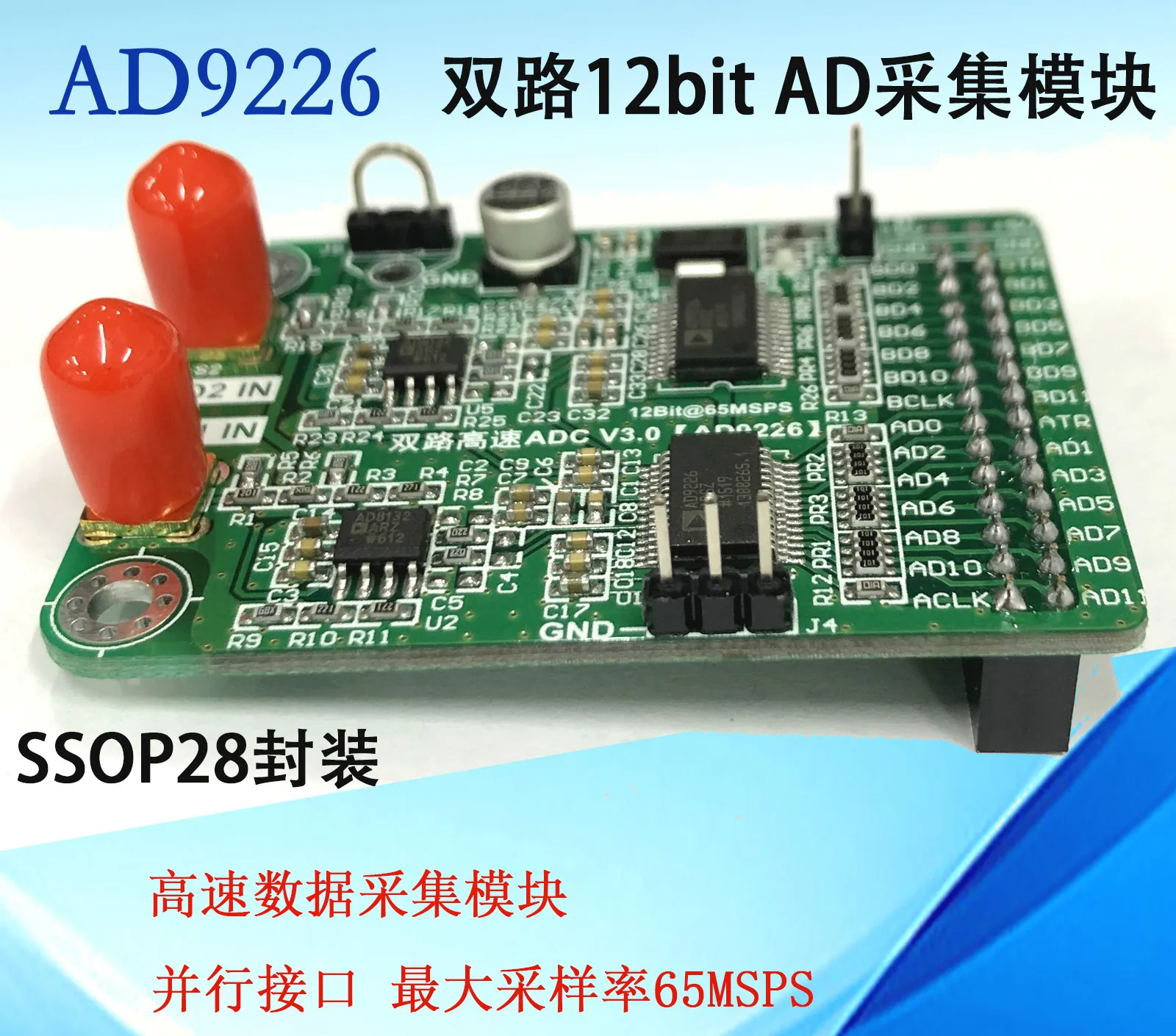

AD9226Чип-ов) инкапсуляции

Схема интерфейса модуля

Модуль Интерфейс способ подключения

Двухканальный высокоскоростной AD module test требует использования контроллера преобразования AD (FPGA обычно используется), + 5 V линейный регулятор напряжения питания (пульсация маленький) и источник сигнала.Схема соединения между модулем и FPGA показана на рисунке ниже:

Модули и схема подключения FPGATest

Схема подключения модульной испытательной среды

Модуль отладки эффект

Входная Синусоидальная волна, квадратная волна и треугольная волна сигналов соответственно, их Амплитуда 10 в и частота 100 кГц. сбор данных наблюдения формы волны с помощью инструмента Quartus II SignalTap II. частота дискретизации AD модуля устанавливается на максимум 65 МГц.

Примечание: входное сопротивление модуля составляет 50 Ом, поэтому источник сигнала должен быть установлен для привода нагрузки в 50 Ом, в противном случае входной сигнал будет уменьшен в два раза.

Модуль Тесты эффект схема

Отправка прайс-лист

Двухканальный AD9226 высокоскоростной AD Модуль

Схема модуля (PDF)

FPGA тестовые контрольные программы

Инструкция по модулю и руководство по чипу
