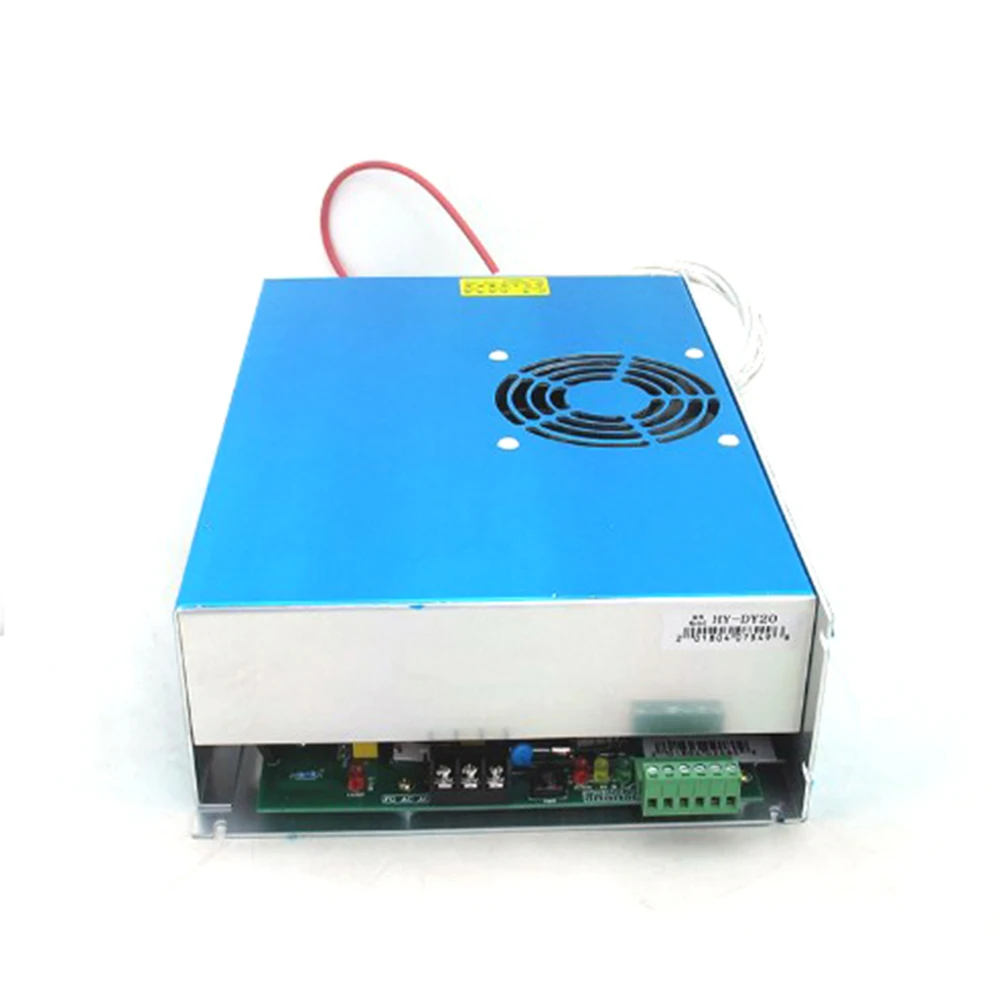

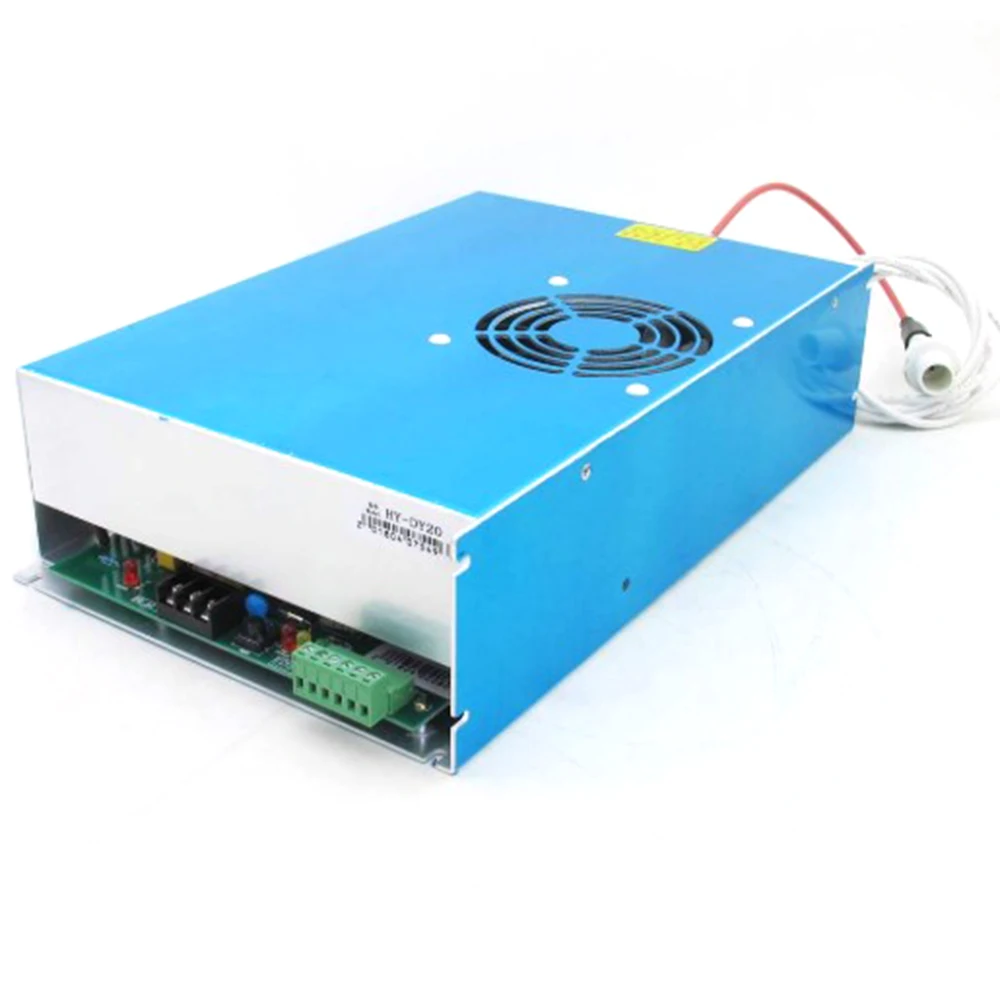

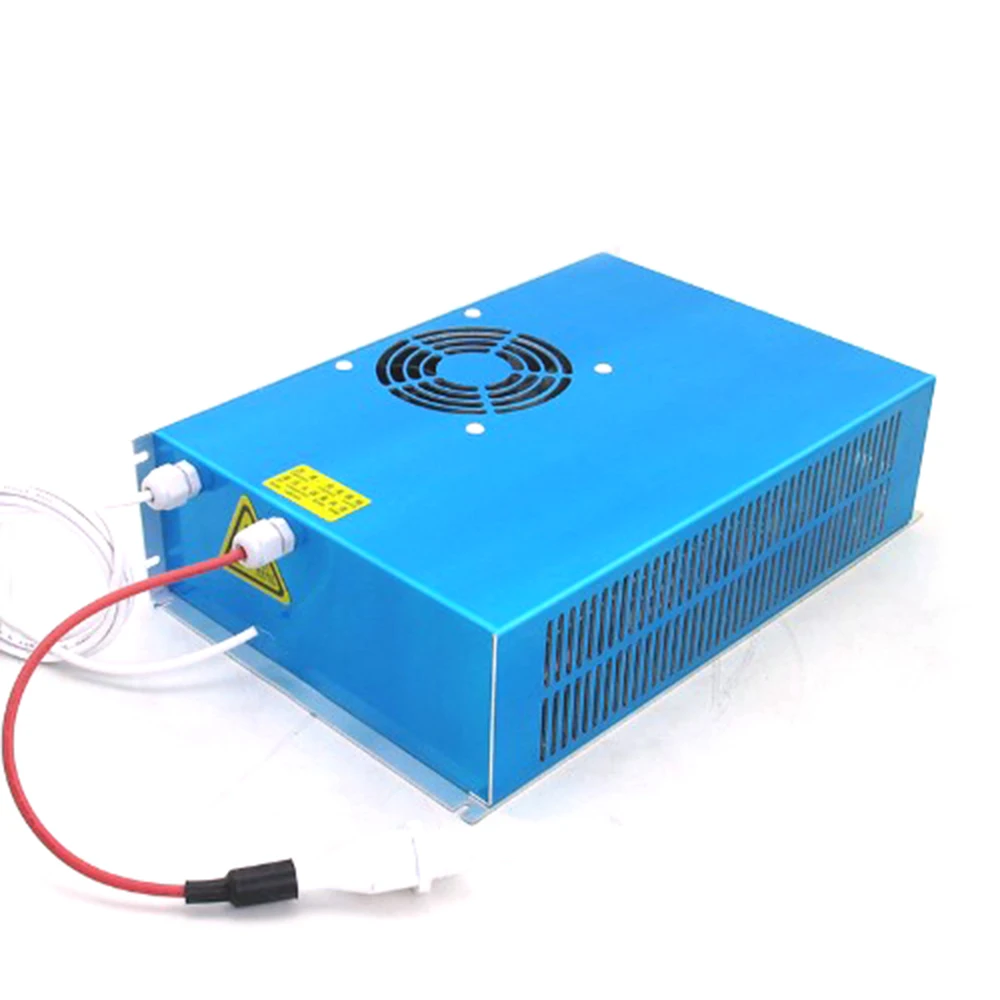

DY20 150w Co2 Laser Power Supply For Co2 Laser Engraving and Cutting Machine

Описание

DY20 150 Вт СО2 лазерный источник питания для СО2 лазерная гравировальная и режущая машина

Модель: HY-DY20

1. Основные характеристики:

1. Этот блок питания специально разработан для специальной лазерной трубки. Блок питания делает выходную мощность лазерной трубки больше и стабильнее.

2. Быстрая скорость отклика и эффект, высокая производительность, большая мощность резки, он также может продлить срок службы лазерной трубки.

3. Простое управление: запуск и остановка лазера можно легко контролировать с помощью ttl уровня.

4. Блок питания имеет выходную защиту от открытого замыкания.

5. Блок питания имеет индикацию сигнала ttl, воду через индикацию сигнала и индикацию лазерного выхода.

6. Этот блок питания имеет тестовый выход лазера вручную.

7. Применение: скульптура и вырезанный акрил, ткань, двойной цветной лист и резина и т. Д.

2. Параметры:

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (ссылка на блок питания и схему подключения лазерного устройства)
Высоковольтный терминал (HV +) источника питания HY-DY20 должен быть подключен к положительной полюсе
СО2 лазерного устройства. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазер
Выходной терминал) лазерного устройства, через Амперметр или напрямую.
2) Подключение управляющего сигнала
Контрольный сигнал должен быть надежно подключен к контрольной клемме источника питания
HY-DY20, после подключения выходного сигнала DAC и сигнала ttl внешнего компьютера с
Источник питания, лазерное устройство должно работать как положено. Если Лазерная лампа не может работать правильно,
Следует проверить правильность контрольного сигнала или нет (включает в себя проверку спецификации напряжения и
Логика), если использовать ШИМ-контроль в качестве управления мощностью, убедитесь, что f≥20KHz, амплитуда (пиковое значение)
≤5V, проверьте и убедитесь, что переключатель защиты WP соединение является правильным в то же время.
3) Напряжение на входе:
Входная мощность источника питания HY-DY20 должна составлять 220 В переменного тока/50 Гц. Если требуется 110 В переменного тока,
Пожалуйста, укажите при оформлении заказа.
4) Прочие ожерелья и подвески:
Группа защитных выключателей также предназначена для обнаружения выключателя воды, вентилятора,
Защита открытого корпуса и так далее.

4. Осторожно!

1. Система водяного охлаждения должна работать правильно при включении лазерного устройства.
2. Цепь высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и
Отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства,
Соответственно.)
3. Следует обратить внимание, чтобы избежать электрического удара после переключения источника питания

ВЫКЛ. (требования безопасности изоляции должны быть 50кв между терминалом выхода и
"G")
4. Хорошо заземленная трехполюсная розетка должна использоваться для подачи питания на HY-HVCO2/1,6 мощности
Поставка. Корпус должен быть хорошо заземлен, чтобы избежать электричестваУдаров.

Техническое обслуживание лазерного источника питания

1, перед обслуживанием проверьте корпус блока питания нормальное заземление;
2, измерительный блок питания оболочки на рабочей станции или есть ли разница напряжения между верстаком
3, блок питания с высоким давлением на многих местах, после включения питания, рука не может касаться металлических частей устройства
4, прежде чем заменить блок питания внутри устройства, выключите блок питания конденсатора хранения энергии должен быть разряжен полностью и профиль напряжения после подтверждения отсутствия напряжения для следующего шага замены или ремонта
5, если лазерная машина работает нестабильно, или падение работы, может проверить винт электрической цепи, клеммные блоки, такие как, является ли свободным, проводка феномена, такого как окисление. старый источник питания или блок питания работает в условиях плохой окружающей среды, Обратите больше внимания на состоянии формирования.
6, при обслуживании, не Срывайте внутреннюю кабельную стяжку и соединительный провод, панель управления, или Режьте бесформенные изменения, скорее всего, вызовет все помехи машины или снижение производительности, И даже вызывает лом.

Не работает анализ неисправностей лазерного источника питания CO2:

СО2 лазерная мощность не работает

(1) может быть защита от перенапряжения:
А. Пожалуйста, проверьте, является ли выход питания и положительное подключение лампы надежным!
B. могут быть повреждены или стареют лампы, напряжение пробоя превышает 35 кВ.
(2) Убедитесь, что входной кабель переменного тока и провод управления надежно подключены.
(3) Проверьте Высоковольтную выходную линию на повреждения, утечка может привести к мощности в работе, но лампа не светильник!
(4) провод заземления питания (не выходная мощность черной линии, но первый порт входного терминала переменного тока см. Страницу 3 Руководства) является правильным и надежным доступом к земле.
