Тип 1:0-4,4 тысяч США/см 0-5 В выход с электродом
Тип 2:0-4,4 тысяч США/см 0-10 В выход с электродом
Тип 3:0-4,4 тысяч США/см 4-20мА выход с электродами
Тип 4:0-4,4 тысяч США/см 485 выход с электродами
Тип 5:0-2,2 тысяч США/см 0-5 В выход с электродом
Тип 6:0-2,2 тысяч США/см 0-10 В выход с электродом
Тип 7: 0-2,2 тысяч США/см 4-20мА выход с электродом
Тип 8:0-2,2 тысяч США/см 485 выход с электродом
Тип 9:0-2000ppm 0-5 V Выход с электрод
Тип 10:0-2000ppm 0-10 V выход с электрод
Тип 11:0-2000ppm 4-20ma выход с электродами
Тип 12:0-2000ppm 485 выход с электродом
Тип 13:0-2,2 млн США/см 0-5 В выход с электродами
Тип 14:0-2,2 млн США/см 0-10 В выход с электродами
Тип 15:0-2,2 млн США/см 4-20мА выход с электродами
Тип 16:0-2,2 миллионов США/см RS485 выход с электродами
Тип 17:0-4,4 млн США/см 0-5 В выход с электродом
Тип 18:0-4,4 млн США/см 0-10 В выход с электродами
Тип 19:0-4,4 млн США/см 4-20мА выход с электродами
Тип 20:0-4,4 миллионов США/см RS485 выход с электродами

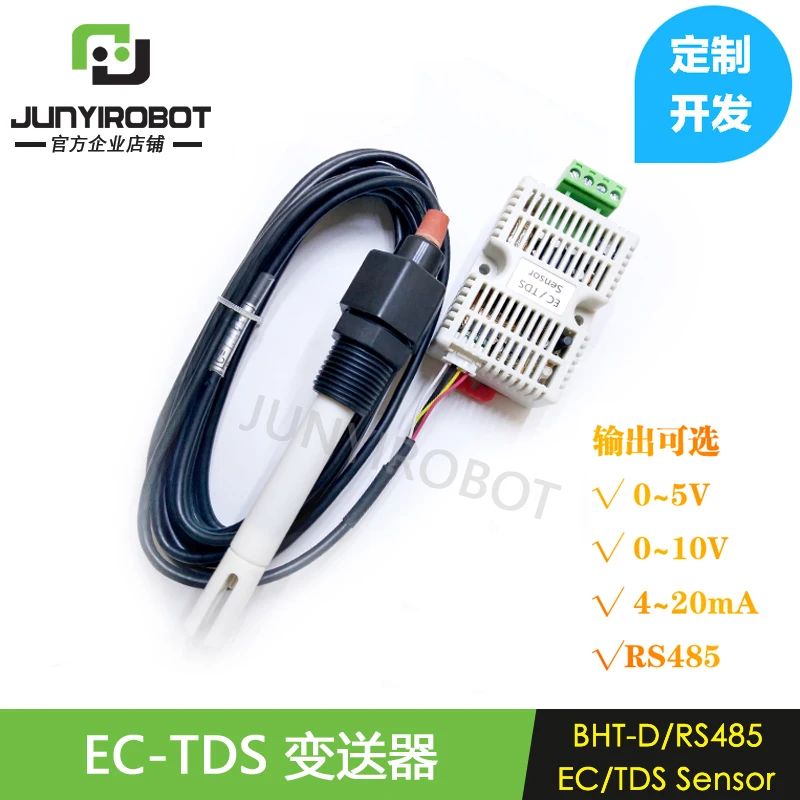

Введение
EC-tdstransmtter с on-line одной кнопкой калибровки, автоматическая компенсация температуры, сигнал о качестве электрода в калибровке, защита от сбоя питания (результаты калибровки и заданные данные не теряются из-за выключения или питания отключения.) защита от перегрузки по току, защита от перенапряжения, высокая точность измерения, быстрый отклик, длительный срок службы и другие характеристики. небольшой размер продукта, светильник Вес, простота установки и обслуживания, стандартная выходная мощность промышленного сигнала (0-5 В, 0-10 В, 4-20 мА, ModbusRTU485) он может удовлетворить потребности на месте подключения различных оборудования мониторинга в реальном времени в максимальной степени. удобство продукта и различное оборудование управления, подключение прибора дисплея, RealizationEC, контроль состояния TDSOn-line 。 этот продукт применим к: гальванизированная, ферментация, пищевая обработка, удаление сточных вод, металлургия, охрана окружающей среды и другие Случаев 。

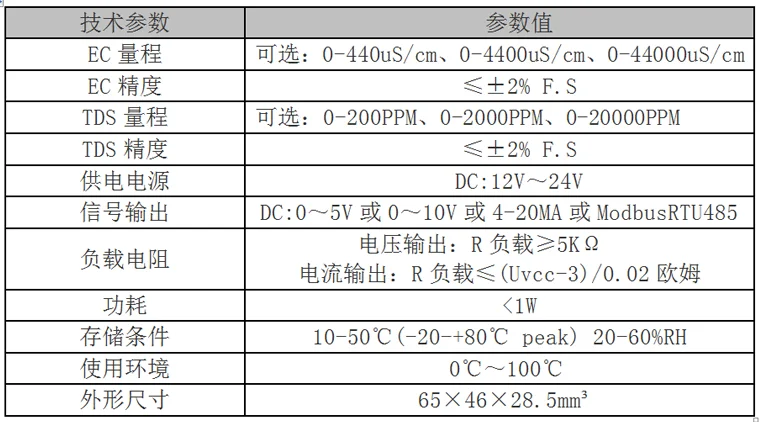

Технические характеристики
Соотношение между линейным аналоговым сигналом и соответствующим Физическим количеством:
0-5В выход: физическое количество = соответствующее выходное напряжение rangexSensor/5,0;
0-10 В выход: физическое количество = соответствующее выходное напряжение rangexSensor/10,0;
4-20 мА Выход: физическое количество = соответствующий rangex (выходной ток датчика-4,0)/16,0;
Например: 0-5Voutput, диапазон is4400uS/cm, если выходное напряжение датчика is3V, то это соответствует. ECvalue
По: EC = 4400uS/cm xSensor выходное напряжение/5,0
= 4400uS/см x 3,0/5,0 = 2640uS/см
Например: 4-20mAoutput, диапазон is2000ppm, если выходной ток датчика is12mA, то это соответствует. TDSvalue
По: TDS = 2000 ppm x (выходной ток датчика-4,0)/16,0
= 2000 ppm x (12,0-4,0)/16,0 = 1000 ppm
Поскольку электрод PH легко загрязняется в среде измерения, на сигнал электрода влияет. Для обеспечения длительного нормального использования рн-датчика передатчик обычно периодически калибруется с помощью калибровочного раствора (один раз в месяц). Цикл калибровки зависит от состояния образца воды.
Калибровка передатчика и обнаружение качества электрода
1. Очистите электрод CO2-free дистиллированной водой и высушите его мягкой тканью.
2. Правильно подключите блок питания передатчика и электроды.
3. Нажмите и удерживайте кнопку калибровки, пока индикатор калибровки не загорится желтым, затем отпустите кнопку.
4. Нажмите кнопку калибровки дважды быстро, пока индикатор калибровки не замигает красным. В этот момент передатчик входит в процесс нулевой калибровки.
(Продолжительность этого процесса составляет 30 секунд). После калибровки индикатор калибровки горит красным.
5. После того, как калибровка индикатор светильник горит красным светом, погрузите электрод в приготовленном Стандартный раствор. Различные диапазоны и соответствующие стандартные решения являются следующими:
Диапазон 0-440uS соответствующее Стандартное решение: 146.5uS/см
Диапазон 0-4400uS и 0-2000ppm соответствующее Стандартное решение: 1413uS/cm
Диапазон 0-44000uS, соответствующее Стандартное решение: 12,88 мс/см
6. Быстро нажмите кнопку калибровки. В это время индикатор калибровки мигает зеленым цветом, а передатчик входит в стандартную точку калибровки.
(Продолжительность этого процесса составляет 30 секунд). После того, как калибровка индикатор будет светильник зеленый в течение 20 секунд, затем вспыхивают в течение 20 секунд, чтобы указать, что калибровка данные будут сохранены.
7, электрод хорошего или плохого обнаружения (автоматическое определение) и хранения данных:
Если электрод поврежден и электрод не совпадает в процессе калибровки, индикатор калибровки попеременно мигает красным и зеленым цветом. Индикатор гаснет после 20 секунд мигания. Калибровка этого круга завершена, и данные этой калибровки не сохранены.
Если Обнаружение электрода не неисправно в процессе калибровки, передатчик автоматически сохраняет данные о текущей калибровке. Калибровки индикатор светильник всегда на 20 секунд, и калибровка завершена.
