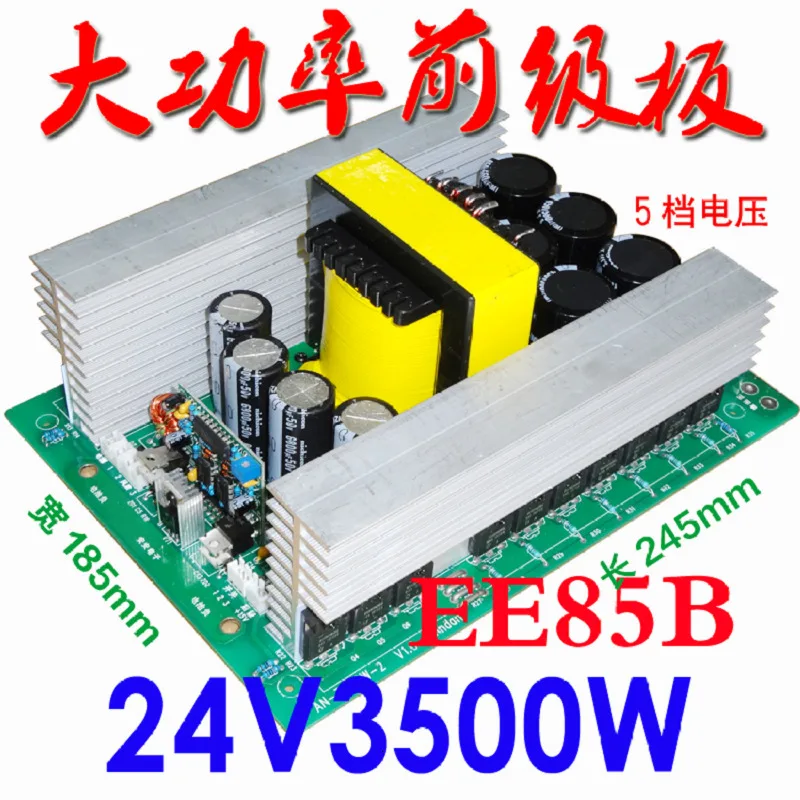

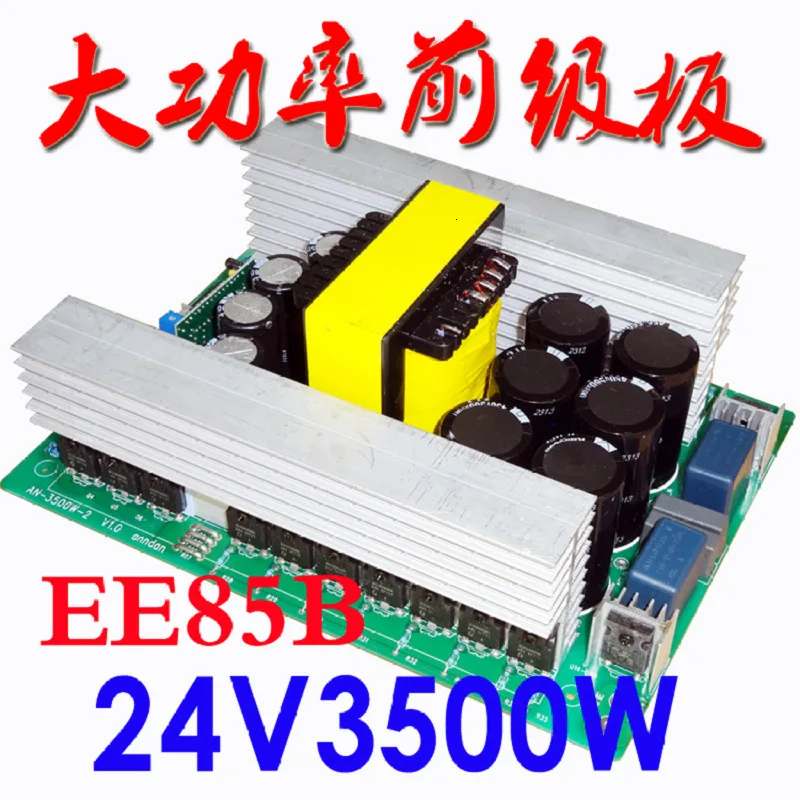

EE85 магнитный сердечник высокочастотный медный пояс трансформатор инвертор высокой мощности boost плата предусилителя модуль 24 в выделенный push pull

Описание

Трансформатор принимает более толстый трансформатор EE85B. Основная обмотка сделана из толстой медная лента (медная лента с двумя слоями изоляции, высокотемпературная коричневая лента и желтая лента) и вторичная обмотка сделана из высокотемпературной эмалированной проволоки 1,2 мм. Печатная плата, используемая в фиксированном трансформаторе, является вторичной мощностью намотки, которая может выводить 2, 3 и 4 цикла для выбора выходного напряжения. Приводной трансформатор подвинчивается тремя слоями изолированных проводов с высоким сопротивлением напряжения и сильной движущей силой. Он также имеет функцию мягкого запуска, как тотемная прямая схема привода.

Спереди повышающий пластина управляется изоляция трансформатора, который имеет сильную способность анти-помех. Шесть высокой мощности и низкое внутреннее сопротивление полевые транзисторы используются для защиты входного инверсии, а 14 полевые транзисторы высокой мощности используются для инверсии для обеспечения выходной мощности. Перегрузочная часть всей пластины отобранная с традиционным constantan, который может защитить перегрузку или перегрузку, чтобы предотвратить повреждение, вызванное перегрузкой. Выходная часть имеет несколько кранов, которые могут выводить различные напряжения, чтобы адаптироваться к различным водам. Высоковольтный выпрямитель использует высокомощный высокочастотный диод с радиатором, высокая непрерывная работа тока не нагревается, высоковольтный конденсатор использует 6 450V560uF, хранение энергии и разрядный сильный.

Вход напряжение:24 vЗащита • сила тока:150A

Двойное напряжение:600 V 160 V 750 V 160900 V 1601050 V 160 V 1200 V

Полный мост напряжение:300 V 375 V 450 V 525 V 600 V

Вся доска Размеры:245*185*100 мм

Фиксированный размер отверстия:212 мм, 150 мм

Вся доска вес:3 кг
