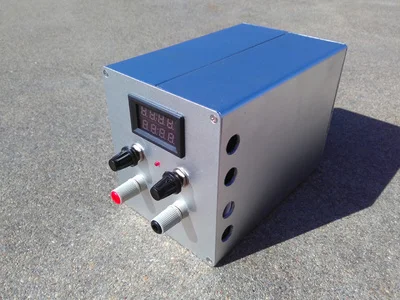

Электронный модуль нагрузки с постоянным током и постоянным напряжением

Характеристики продукта

1. 2а потенциометр с постоянным током и регулируемым напряжением, автоматическое преобразование режима, ledindicating состояние, ledExtinguishing к постоянному току состояние, ledBright при постоянном давлении или не работает

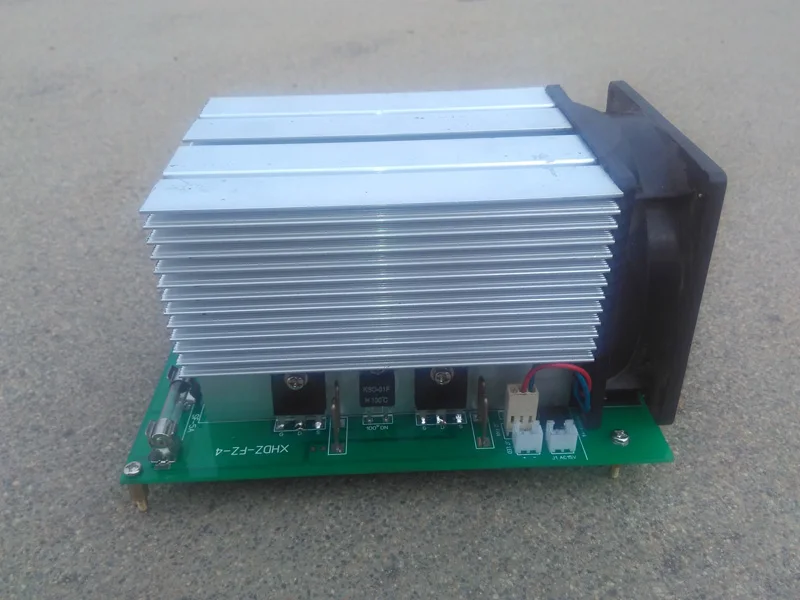

2. Подгонянный высокоэффективный радиатор и быстрый медный токовый контрольный резистор, надежность, стабильность и точность всех устройств эффективно улучшается в воздуховоде., измеряется лучше 0,2%

3. Дизайн защиты от короткого замыкания с контролем температуры и предохранителем, Температура контроля температуры Точка защиты является радиатором 100 градусов,

Модуль size15.5cm * 10 см * 9 см

Требуется помощь dc12vисточник питания, модуль может использовать функцию постоянного напряжения для осуществления функции самостопа разряда для аккумулятора.

Рабочие параметры: 0.01-30a, 1 v-100 v неприятных ощущений, при продолжительном непрерывного power200w, максимальная power300w

Интерфейс Спецификация

J1, dc12vисточник питания, ток больше than1a

J2, интерфейс вентилятора охлаждения, 3 провода универсальный вентилятор на выходе

J3, 75mv30acurent интерфейс обнаружения, этот интерфейс эквивалентен to30a75mvShunt, калибровка требуется, когда вы оснащены головкой часов., высокое напряжение издание не имеет этого интерфейса

J4. Интегративный интерфейс питания для watchhead, + 12 v источник питания, обнаружение входного напряжения

J5, ccConstant ток регулирующий потенциометр Interface 10 k, промежуточный конец потенциометра, соединение правильного потенциометра левый поворот значение сопротивления between0

J6. cvConstant напряжение регулирующий потенциометр Interface 10 k, промежуточный pvsliding конец потенциометра, соединение правильного потенциометра левый поворот смещение-значение сопротивления between0

J7, постоянный ток и постоянный режим напряжения, интерфейс, Внешнее подключение, ledExtinguishing к постоянному току, ledBright при постоянном давлении или не работает

Инструкции по уходу за изделием

1. Во-первых, ясно, является ли протестированное оборудование источником напряжения или источником тока., определение тестовых параметров не будет производить больше мощности, чем Максимальная потребляемая мощность нагрузки

2. Тестовый источник напряжения, постоянный currentccConstant pressurecvпотенциометр имеет наименьшую среднюю регулировку., против часовой стрелки до конца, подключите тестовый источник питания хорошо, питание на этом времени, медленно регулируемый потенциометр, чтобы нужен ток

3. Тестовый источник тока, постоянный currentccConstant pressurecvThe потенциометр является наиболее равномерно настроенным потенциометром. (по часовой стрелке до конца), подключите блок питания, медленное регулирование постоянного давления потенциометра, ток будет генерироваться после ввода диапазона параметров испытательного оборудования., продолжайте регулировать номинальные рабочие параметры оборудования

Пожалуйста, обратите внимание, что строго запрещено использовать больше, чем максимальное энергопотребление., радиатор в режиме реального времени, не трогайте Корпус Шасси и т. д., не трогайте на работе

'
