ЭМС EMI простой Магнитный зонд 9 кГц-7 ГГц Тип III

Комплект 1: большой + Средний + маленький

Комплект 2: Большой + Средний + маленький +Электрического поля зонд

Set3:Сверхбольшой +Большой + Средний + маленький +Электрического поля зонд

Особое напоминание:

Это звено является только зондом и не содержит свинца SMA, поворотную головку SMA и т. Д.

Печатная плата простой ЭМС ближнего поля магнитный зонд (Тип III V500):

Большие, средние и малые зонды магнитного поля и электрические зонды поля в основном используются для выпрямления излучения EMI пространства.

Большой магнитный зонд (тип III) в основном используется для выпрямления проводимости EMI.

Размер: Общая ширина зонда около 5 см, толщина около 4,2 мм, а длина около 10 см.

Большой Размер: Общая ширина зонда около 2,1 см, толщина около 4,2 мм, а длина около 10 см.

Средний размер: общая ширина зонда около 1,4 см, толщина около 4,2 мм, а длина около 10 см.

Размер: Общая ширина зонда около 1,0 см, толщина около 4,2 мм, а длина около 10 см.

Зонд электрического поля (тип I): длина зонда около 10 мм, толщина около 2,3 мм, а длина около 10 см.

Улучшение зонда магнитного поля типа III (по сравнению с типом I):

1. Полностью экранированная структура может значительно подавить электромагнитные помехи во внешней среде и улучшить динамический диапазон всей системы.

Это полезно для улучшения точности обнаружения положения. Это настоящий Магнитный зонд.

2. Ручка также экранирована, уменьшая воздействие рук человека на зонд.

3. Увеличьте толщину и улучшите удобство захвата.

4. Более широкая полоса пропускания. Чисто чисто, он может достигать частоты гораздо выше 7 ГГц. Ограниченная испытательным оборудованием, производительность выше 7G неизвестна.

Большой, средний и Малый Рабочий диапазон: 1 МГц-7 ГГц

Фактическая карта АЧХ (Большой, в, труба) (1 МГц-7 ГГц)

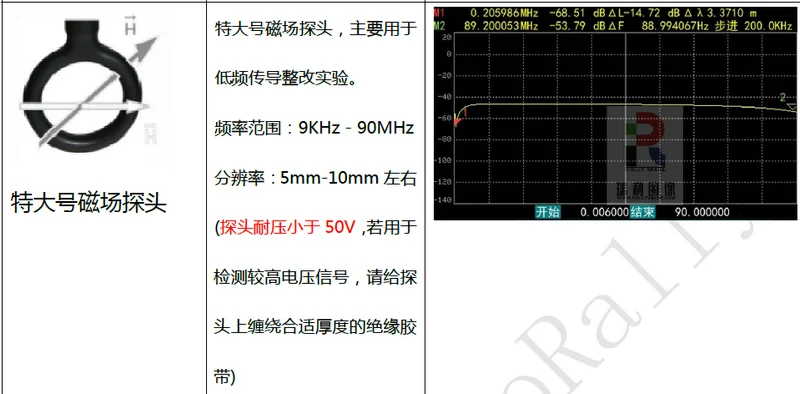

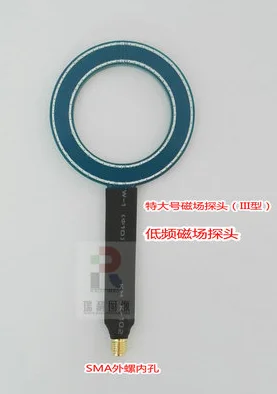

Ультра-большой пропускной способностью:9 кГц-90 МГц

Фактическая карта АЧХ (Негабаритный, низкочастотный зонд в основном используется для выпрямления проводимости.) (9 KHz-90MHz)

Смоделированная диаграмма АЧХ (Негабаритный, низкочастотный зонд в основном используется для выпрямления проводимости.) (9 KHz-2MHzSimulation схема):

Экстра большой уже очень неэффективен около 10 кГц. Для дополнительных низких частот уровень шума спектрометра должен быть менее-130 ДБм. сравнение измеренных и смоделированных диаграмм АЧХ, можно установить, что результаты измерения эффективности негабаритного зонда в низкочастотном диапазоне.

Лучше, чем моделирование, около 20 дБ улучшения.

IIIFull экранирующая структура применяется для зонда типа I, эффективное подавление помех от паразитного электромагнитного поля.

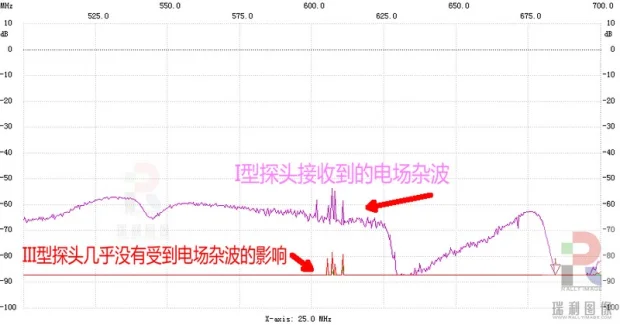

Рис. Ниже, III Тип andIA практический сопоставительный пример типа I в ограничении внешних помех паразитного электромагнитного поля, III Тип sumI Тип зонда находится в той же электромагнитной среде, из фиолетовой линии на картинке (IFrequency АЧХ кривой типа I) видно, что,Паразитные электромагнитные поля в окружающей среде повышают уровень шума всей системы., динамический диапазон системы снижается.

Применение метод:

Зонды типа III настоятельно рекомендуется использовать с усилителем.

1. Если ваш спектрометр старее и не имеет встроенного предусилителя, рекомендуется иметь ВЧ-усилитель с увеличением около 30 дБ.

Схематическая схема соединения между зондом и усилителем и анализатором спектра:

2. Если у вас спектрометр с уровнем шума менее-110 дБм или встроенный предусилитель, не используйте внешний предусилитель.

Схема подключения зонда и спектрометра (со встроенным предусилителем):

Зонд магнитного поля используется для обнаружения печатной платы около магнитного поля. Чтобы сделать так, чтобы через петлю зонда проходило как можно больше линий магнитного поля, зонд магнитного поля должен соответствовать направлению потока тока.

Электрический полевой зонд (Бесконтактный тип) используется для Обнаружение ближнего поля, Зонд перпендикулярен проводнику, когда используется зонд ближнего поля электрического поля
