EoPDH агрегации конвертер EA150-126 Ethernet конвертер 2* STM-1 протокол конвертер

Описание

EoPDH агрегации конвертер EA150-126 Ethernet конвертер 2 * STM-1 протокол конвертер

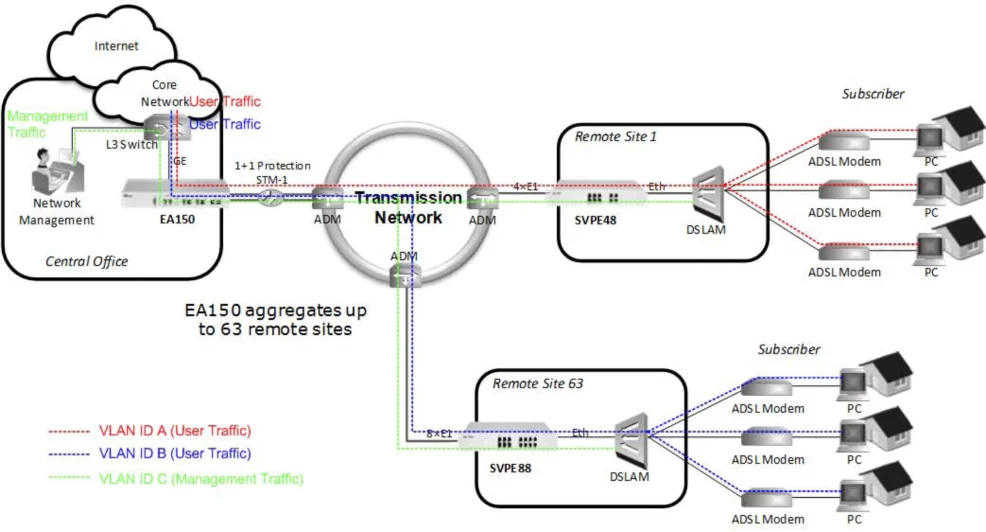

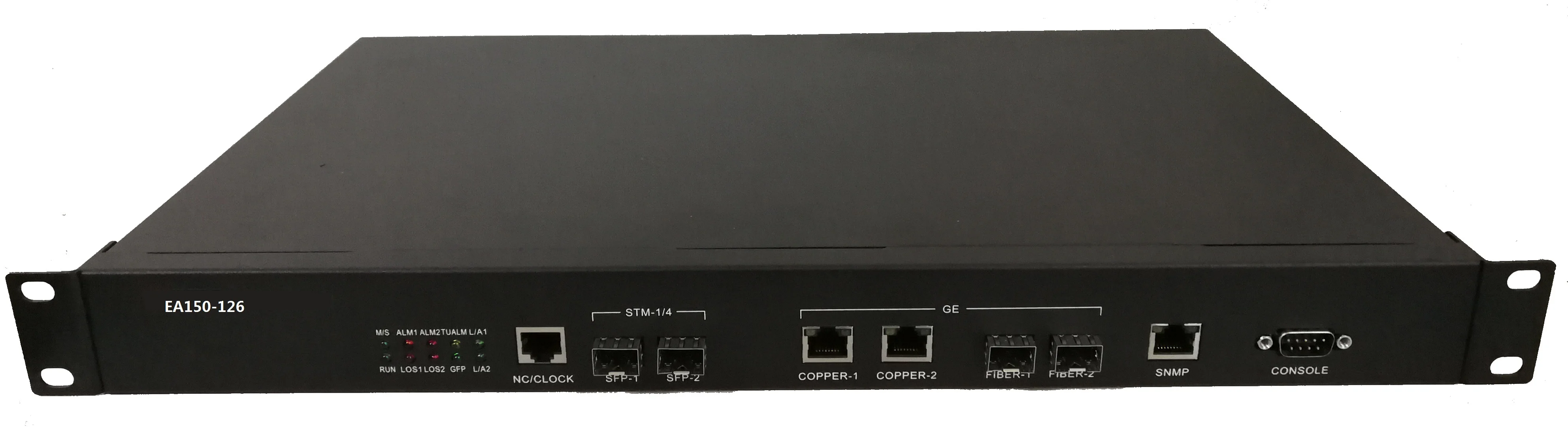

1. Описание продуктаУстройство EA150/EA600-это новое поколение преобразователя Ethernet с высокой емкостью, который предназначен для многоканальной привязки Ethernet к PDH/SDH на основе технологии и стандартов EOPDH/EOS, это обеспечивает STM-1 или STM-4 интерфейсов, которые включают 2-х слойный коммутации, традиционный протокол преобразователя и SDH технологии, гарантируя быструю передачу локальная сеть Ethernet кадров над установленной SDH телекоммуникационной сети. Сочетание этих технологий называется Ethernet-over-pdh-over-sonet/SDH или EoPoS. Технология EoPoS позволяет операторам использовать преимущества сетей, состоящих из традиционных PDH и SDH устройств, для предоставления новых услуг Ethernet. Эта новая технология прокладывает путь для сетевого сотрудничества и постепенного перехода от несущих сетей к Ethernet.2. Номер изделия:EA150-1263. Основные ОсобенностиEA150 поддерживает два STM-1 интерфейса для сопоставления SDH. Волоконно-оптический интерфейс устройства использует SFP трансивер с одномодовым 1310 нм короткоходной или 1550 нм дальноходной передачи. Интерфейс выходного джиттера и допуска входного джиттера соответствует ITU-T стандарту G.825. STM-1 интерфейсы имеют два режима работы: двойные оптические порты независимая работа с режимом максимальной полосы пропускания и двойные оптические порты 1 + 1 режим защиты. Максимальное количество канала передачи до 126×VC-12 (Незащищенный); максимальное количество канала передачи до 63×VC-12 (защищенный). Поддержка защиты подсетевого подключения (SNCP).EA150 обеспечивает максимум 126 VCG (WAN), а именно точки удаленного доступа, каждый из которых может распределять различное количество каналов VC-12 в соответствии с требованиями к пропускной способности.EA150/EA600 предоставляет 2*10/100/1000BASE-T порта и 1 * 1000BASE-X порт;Обрабатывающая часть Ethernet устройств EA150/EA600 принимает стандартную коммутационную архитектура уровня 2, поддерживая два режима VLAN-TAG-now и VLAN-TAG-Aware. Порту присваивается идентификатор VLAN, в режиме VLAN-TAG-Aware данные могут быть обменены между портами с тем же идентификатором VLAN, в то время как порты с другим идентификатором VLAN поддерживают изоляцию; В режиме VLAN-nowree коммутатор пропускает метки VLAN и пересылает кадры только в соответствии с их MAC-адресами источника и назначения.Устройства ea150/EA600 поддерживают три режима переключения: режим полной коммутации, режим агрегации и режим переадресации на основе стандарта 802.1q.Поддержка системы OAM, обеспечивает два вида режимов управления сетью: интерфейс SNMP Ethernet, управление локальной и удаленной сетью и управление локальным портом консоли;Система управления сетевыми элементами ezwell EMS обеспечивает полное управление локальной и удаленной сетью на основе среды Windows для EA150/EA600.Система обеспечивает полную функцию сигнализации, обеспечивает текущий сигнал тревоги и журнал сигнализации истории.19 ”× 1u компактный размер, его можно установить в стойке или на столе.Принять двойной дизайн источника питания, поддержка-48 В DC и 220 В AC.4. Источник питания и размерыИсточник питания постоянного тока:-48 В постоянного тока с диапазоном:-36 В ~-72 вИсточник питания переменного тока: 220 В переменного тока с диапазоном: 176 в ~ 250 ВМощность Потребляемая мощность: ≤30WРазмеры (ш×д×в): 483 мм × 285 мм × 44,2 мм (1U×19inch)5. Оборудование для интерфейсовSDH Интерфейс5,1 STM-1 оптический ИнтерфейсNumber портов: 2STM-1 оптический сигнал согласно: G.957 、 G. 958Скорость передачи: 155,520 Мбит/сРазъем: LC (SFP)Optional оптического волокна:Single одиночный режим, 1310 нм короткий путь на G.957 S1.1Single одиночный режим, 1310 нм дальний путь на G.957 L1.1Transmission расстояниеLong дальний путь: 40 кмShort короткий путь: 15 кмДлина волны: 1310 нм (TX и RX)Reception Чувствительность:Long дальний путь: ≤-34 дБмShort короткий путь: ≤-32 дБмTransmission МощностьLong дальний путь: 0 ~-5 дБмShort короткий путь:-8 ~-14 дБм5.1.1 двойной волоконный двусторонний режим работыДлина волны: TX Длина волны: 1310 нмДлина волны RX: 1310 нм (стандарт)Мощность передачи: ≥-15 дБмЧувствительность приема: ≥-35 дБм (погрешность Rate≤10-11)Интерфейс: FC/SCСкорость передачи: 100 Мбит/сОпциональное Оптическое волокно: одиночный режим, несколько режимов5.1.2 двусторонний режим работы из одного волокна (по индивидуальному заказу)Длина волны: TX Длина волны: 1310 нмДлина волны RX: 1550 нмМощность передачи: ≥-16 дБмЧувствительность приема: ≤-33 дБмИнтерфейс: SCСкорость передачи: 100 Мбит/сОпциональное Оптическое волокно: одиночный режимGE Интерфейс5,2 1000Base-T гигабитный Ethernet интерфейсNumber портов: 2Interface: 1000Base-TПротокол интерфейса: IEEE-802.3, IEEE-802.3u, IEEE-802.3ab, IEEE-802.1q, IEEE-802.3xСкорость передачи данных: 10/100/1000 Мбит/с Самоадаптация или силаДуплексный режим: полный дуплекс, полудплексПоследовательность линий интерфейса: MDI/MDI-X самоадаптивнаяРазмер кадра: обычный (1536 байт)Connector: RJ-45Дальность передачи: 100 м, кабель неэкранированной витой пары CAT55,3 1000Base-X гигабитный Ethernet оптический интерфейсNumber портов: 1Interface: 1000Base-XПротокол интерфейса: IEEE-802.3, IEEE-802.3z, IEEE-802.1q, IEEE-802.3xСкорость передачи: 1000 мДуплексный режим: полный дуплексныйРазъем: LC (SFP)Управление Интерфейс5,4 SNMP Управление ИнтерфейсИнтерфейс: 10/100Base-TConnector: RJ-455,5 консоль (RS232 последовательный порт) интерфейсInterface: RS232Baud скорость передачи данных: 57600bpsРазъем: RJ456. Применение
