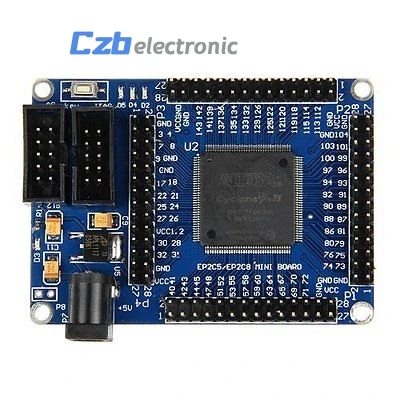

EP2C5T144 ALTERA FPGA CycloneII минимальная система развития доска обучения

EP2C5T144 ALTERA FPGA CycloneII минимальная система развития доска обучения

Используя чип CycloneIIEP2C5T144 компании ALTERA в качестве основной минимальной системы, FPGA легко встроен в фактическую систему.
Завершите простое логическое управление, сбор данных, обработку сигналов, математические вычисления и другие функции.
Основная плата FPGA чип pin все провода, плата может непосредственно в плату приложения, ￡? Плата питания 5 В может быть представлена через розетку, также может быть introduCed через массив строк.
Компактный размер: 6 см х 8 см.
Аппаратная конфигурация:
Встроенный чип EP2C5T144.
Чип EPROM принимает EPCS4 с 4 Мбит.
Бортовой 50 м активный кристалл (на задней панели).
С помощью большой электрической розетки и 5 В питания.
Есть индикатор питания и переключатель сброса.
Бортовой 3 SMD светодиодный, вы можете сделатьСветодиодный эксперимент.
Все порты ввода-вывода и тактовые контакты подключаются к контакту, через эти интерфейсы можно расширить до любой памяти и периферийных устройств.
Плата использует высококачественные танталовые конденсаторы для фильтрации источника питания.
Поддержка разработки встроенного процессора NiosII.

Посылка список:
1 х RioRand EP2C5T144 макетная плата
