EP4CE6/EP4CE10 Altera FPGA основная плата SDRAM штамп отверстие

Технические характеристики:

Размеры: 6*4,5 см

FPGA: EP4CE6F17I7, EP4CE10F17I7 (промышленный температурный диапазон)

EP4CE6F17C8, EP4CE10F17C8 (промышленный температурный диапазон)

С украшением в виде кристаллов: 50 м

SDRAM: по умолчанию 128 Мбит

EPCS: W25Q16, 16 Мбит SPI FLASH

Источник питания: 3,3 В/500 мА

PCB: 4 слоя, сигнал (верх), мощность (средний), заземление (средний), сигнал

Порт загрузки: JTAG, не нужно как интерфейс, непосредственно напишите JIC файл через интерфейс JTAG

Гибкое применение:

Основная плата принимает отверстие штампа и 1,27 мм штыревой разъем два в одном интерфейсе. Он может быть сварен непосредственно на базовую пластину продукта через интерфейс отверстия штамп как компонент для обеспечения массового производства продукта. Он также может быть соединен с нижней пластиной, используя штыревой разъем и гибко заменен.

SDRAM (синхронное динамическое ОЗУ):SDRAM используется в качестве большой памяти для хранения различных данных большой емкости, таких как данные изображения, высокоскоростные данные выборки ADC и данные произвольной формы сигнала. SDRAM доступен в 256 Мбит, 128 Мбит и 64 Мбит размеров. SDRAM выбирает продукты серии Winbond Тайваня и использует емкость хранения 128 Мбит (W9812G6) по умолчанию.

Флэш-память:

Встроенная 16 Мбит SPI FLASH, для высокой емкости отключения питания без потери памяти, может использоваться для хранения данных о конфигурации FPGA (прошивка), полностью эквивалентна ролям EPCS. Он также может использоваться для хранения данных пользователя.

FPGA:

Чип FPGA включает в себя четыре типа моделей поддержки: EP4CE6F17I7, EP4CE10F17I7, EP4CE6F17C8 и EP4CE10F17C8. Среди них E6F17I7 и E10F17I7-промышленные устройства, которые могут непосредственно использоваться в промышленном оборудовании. E6F17C8N и E10F17C8N являются коммерческими устройствами.

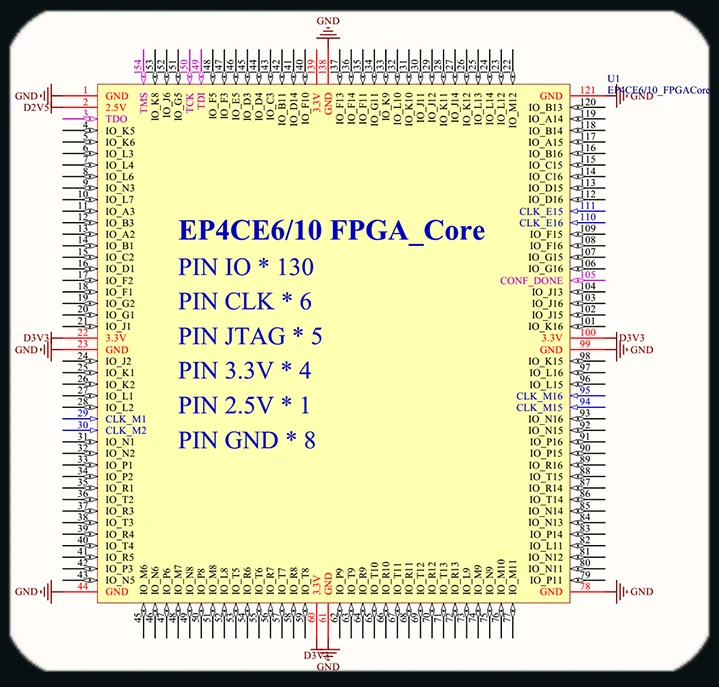

Пользователь I0:Основная плата обеспечивает в общей сложности 154 расширенных IOs, в том числе

8 входов GND (2/3 в каждом направлении)

1 2,5 В выходная мощность (2 фута для интерфейс JTAG)

4 входов питания 3,3 В (1 в каждом направлении)

4 JTAG конфигурации ввода/вывода

1 конфигурации индикатор выхода

6 часов ввода IO (можно использовать только как вход)

130 двунаправленный IOs (используется для ввода и вывода)

Кварцевого осциллятора:

Встроенный активный кварцевый генератор 50 МГц обеспечивает стабильные часы сигнала для FPGA

Мощность питания:

Вся плата должна вводить только один 3,3 В, выходной ток не менее 500мА, и бортовой двухсторонний импульсный источник питания светодиодного табло могут воплотить в жизнь питание от 3,3 V до 2,5 V и 3,3 V до 1,2 V соответственно. Чип питания использует высокоэффективный чип импульсного источника питания с частотой переключения до 1,7 м и эффективностью до 96%.
