Описание

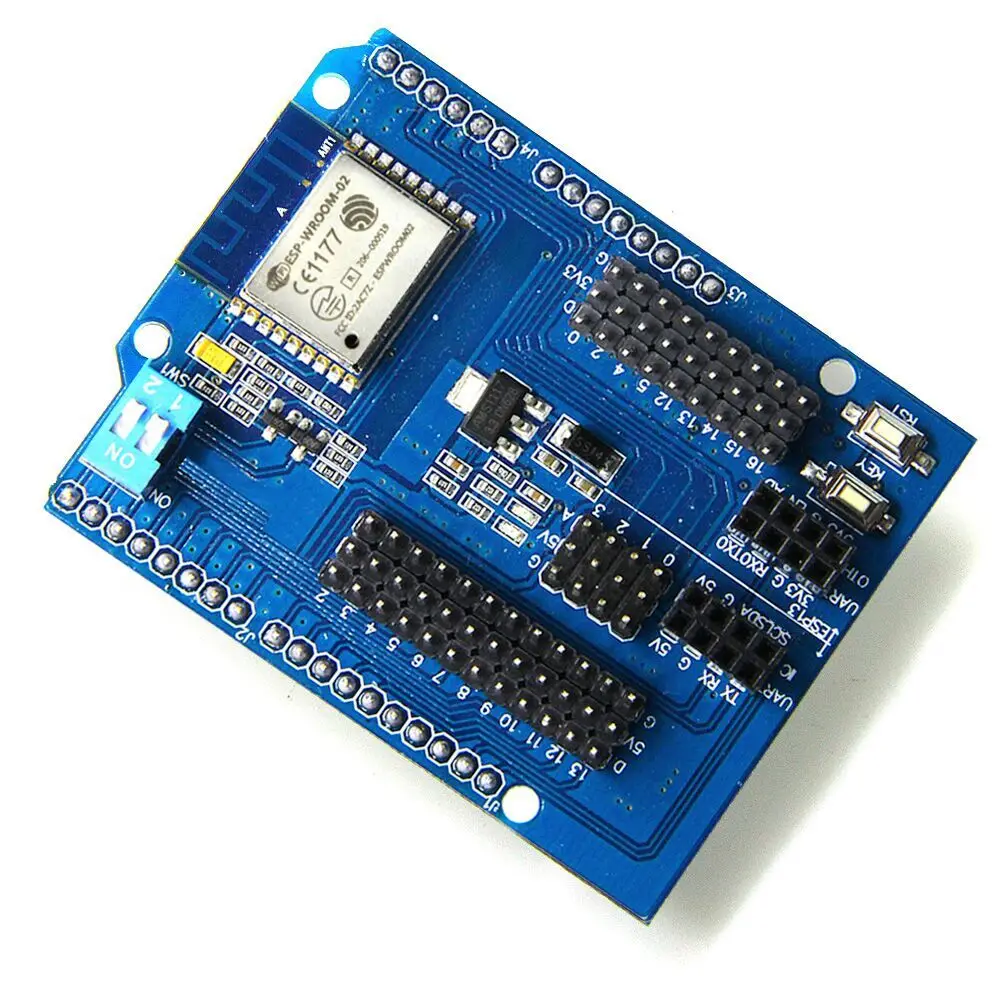

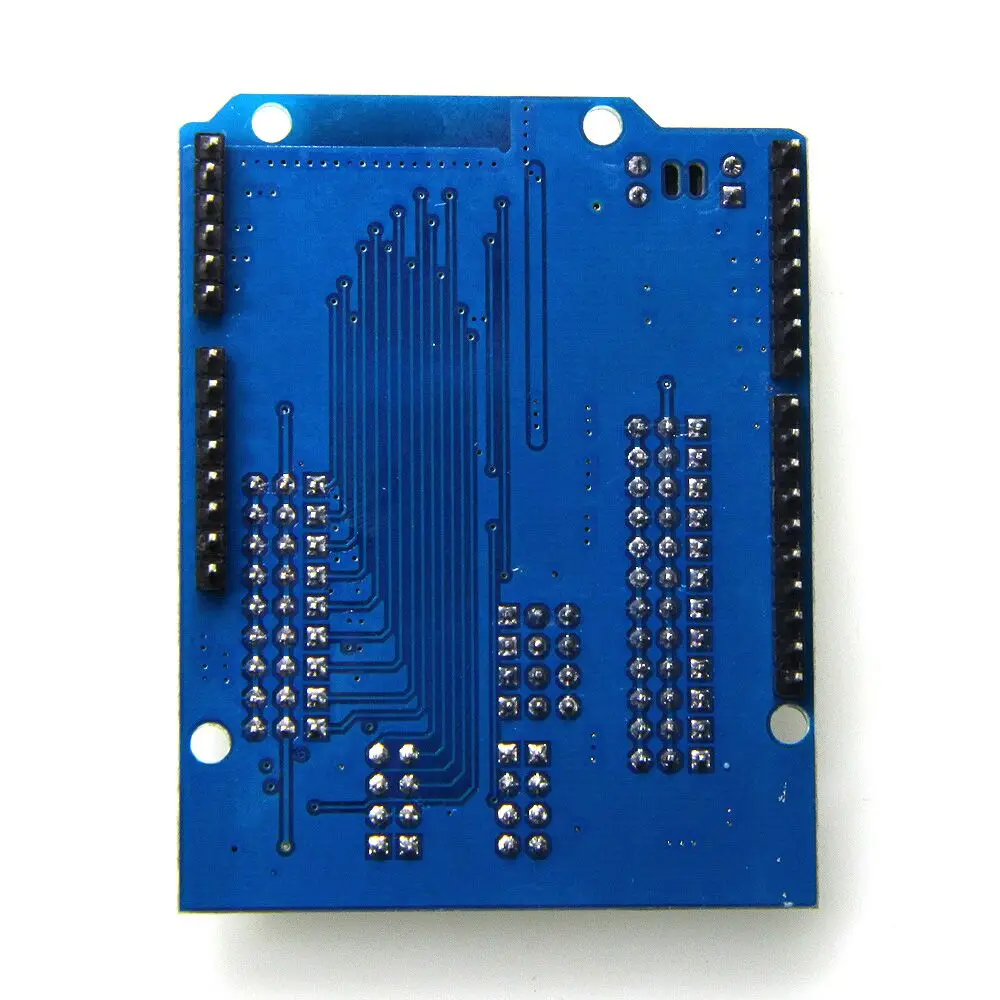

Щит разработан на основе esp8266 системой Espressif,
Pin-Совместимость с Arduino UNO/Mega2560 DevBorad.
WiFi модуль промышленного класса чипы ESP8266,
, Которая является ESP-WROOM-02( 16 mt bit) С металлическим щитом, сильной защитой от помех;
Щит совместим с Arduino Uno, Mega2560 и другой платой управления.
Чип преобразователя Напряжения используется для работы с напряжением 3,3 В (Esp8266) и 5 В (Arduino);
Двойные dip-переключатели используются для последовательных портов, так что
Этот модуль щит может использоваться отдельно в качестве платы расширения Arduino Uno,
А также использоваться как плата расширения ESP8266;
Серийные данные транспортируются на устройство Wi-Fi прозрачно и обратно.
Программа Arduino не требует какой-либо конфигурации;
Веб-сервер разработан для настройки параметров WiFi и параметров последовательного порта;
Щит модуля может быть использован в качестве самостоятельной макетной платы ESP8266.
Например, загрузка официальной прошивки команды AT, NodeMCU с открытым исходным кодом может использоваться;
Модуль Щит также может использоваться в качестве самостоятельной платы расширения для Arduino Uno
Технические характеристики:
Беспроводные стандарты 802,11 b/g/n;
Поддержка режимов STA/AP;
Стек протокола TCP/IP, один разъем;
Поддерживает стандартный TCP/UDP сервер и клиент;
Поддержка конфигурации скорости передачи данных последовательного порта:
1200/2400/4800/9600/19200/38400/57600/74800/115200 бит/с;
Поддерживает функцию последовательной передачи данных биты: 5/6/7/8 бит;
Поддержка последовательного контроля четности: нет;
Поддержка последовательных стоп-битов: 1/2 бит;
Pin-Совместимость с Arduino UNO, Mega;
Arduino разводки выводов 2/3/4/5/6/7/8/9/10/11/12/13;
Распиновка ESP8266 GPIO 0/2/4/5/9/10/12/13/14/15/16/ADC/EN/* UART TX/UART RX;
Клавиша: Настройка режимов;
Двухпортовые dip-переключатели: Переключение Arduino и ESP8266;
Рабочий ток WiFi: непрерывная работа передачи:
& Asymp; 70mA (200mA MAX), режим холостого хода: <200uA;
Серийная скорость передачи WiFi: 110-460800bps;
Температура:-40 градусов ~ + 125 градусов;
Влажность: 10-90 градусов без конденсации;
Режим настройки
