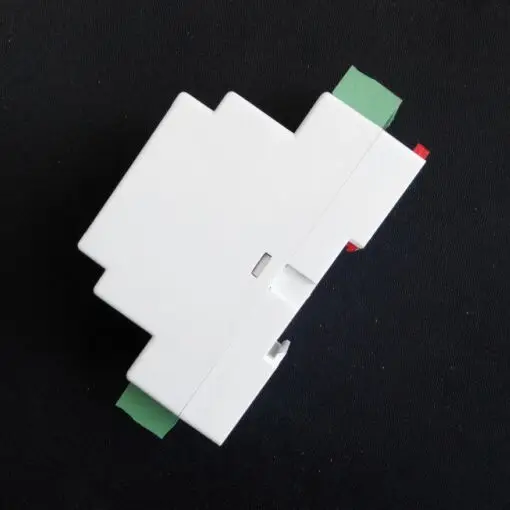

EYK-JSK930 компьютерная комната кондиционер датчик утечки, детектор наводнения, аварийный контроллер

Type1: Общий Контроллер

Type2: контроллер tape485

Модель: jsk930

Сигнализация утечки воды контроллер

(Тип направляющей погружной передатчик)

Инструкция по эксплуатации

Один 、 краткое описание продукта:

EYK-JSK930Контроллер утечки воды-это недорогое интеллектуальное оборудование для обнаружения утечки жидкости, его выходной сигнал включает в себя релейный сигнал и 485сигнал 。 его можно легко интегрировать с различными системами мониторинга без дополнительных конверсионных модулей, осуществить удаленную сигнализацию и управление удаленным оборудованием. EYK-jsk930контроллер утечки воды может контролировать до 200 метров Двухжильный кабель датчика утечки 。 он может быть установлен и использован с тестовым кабелем, он также может использоваться с его датчиком обнаружения, как только жидкость обнаружена, контроллер мгновенного запуска реле, выход нормально открытый и нормально закрытый пассивный сигнал, он может быть подключен к сети с другими интегрированными хостами для сбора。ПрименениеДля того, чтобыБазовая станция комнаты обнаружения, склад, Библиотеки, музеи и промышленные местаИ другие важные местаОбнаружение утечки в режиме реального времени на основе, больше подходит для установки воздуха, холодильная установка, жидкий контейнер, оборудование для мониторинга утечки, такие как бак насоса 。

Два. Технический индекс:

1. Напряжение питания:DC9~30 V

2Рабочая среда:-20 ~ 50 ℃; 5 ~95%П/с(Без конденсации)

3、 Точность:100%

4. Входное сопротивление сигнала тревоги: ≤200 KΩ

5Выход: RS485 + реле (Chang Kai, нормально закрытый)

6Одновременная Rong природа: он может быть установлен и использован с тестовым кабелем, он также может быть использован с его датчиком обнаружения

7. Расстояние обнаружения: 200 риса

8Настройка сети: Да

9Протокол связи: стандарт 485

10、 Размер внешнего вида:55*115*36 мм35 ммРежим установки направляющей

Три. Инструкции по установке и проводке:

EYK-JSK930Контроллер утечки воды может быть непосредственно установлен в стандарте35МиллиметрDINНаправляющая, если есть запасные положения на существующих электрических или инструментальной коробках направляющих s, также может быть установлен. короткая секция может быть также непосредственно установлена в любом положении на поверхности стены или коробкиDINНаправляющая, затем фиксирует контроллер, однако, она должна быть убедиться, что нет опасности ходьбы и отключения, или это может привести к повреждению контроллера.

Контроллер схема подключения:

Релейный выход Описание:

Состояние реле проводки Combination no-COM

Безводный нормальный, чтобы оторвать есть вода. Позвоните в полиции близко

Состояние реле проводки Combination NC-COM

Безводный нормальный рядом есть вода. Позвоните в полицейские, чтобы прервать

Четыре 、Описание сетевой связи:

1.Стандарты, утвержденные для этого продуктоmodbus-rtuкоммуникационный протокол, этот продукт поддерживает 02 06 код функции, данные являются целыми 16 позициями.

2.Адрес запроса 1 Состояние контроллера утечки воды (считывание входного регистра)

3.Запись одного регистратора сохранения (изменить адрес)
