Описание

Характеристики продукта:

1. используйте передовую цифровую технологию обработки звуковых сигналов (DSP) и технологию модуляции петли FM (PLL), чтобы сделать качество звука более реалистичным, производительность более стабильной, долгое время работы частота не отклоняется.

2: ЖК-дисплей является более интуитивным и точным, с очень низким энергопотреблением и минимальными помехами.

3: Встроенный 30 уровень цифровой регулировки громкости, управление кнопкой можно легко завершить.

4: Автоматическая потеря памяти до получения информации о громкости и частоте

5: автоматическое переключение многоканального аудио входа

6: принимает высокую точность SMT кварцевая Стабилизация частоты, температура, изменение напряжения Частота излучения больше не Дрифт

7: поддержка управления серийным управлением

Параметры продукта:

Выходная мощность: 100 мВт

Диапазон частот аудио: 50 Гц-18 кГц

Частота излучения:

Закрытие кампуса вещания 87.0mhz-108,0 MHz, открытый кампус вещания76,0 МГц-108,0 МГц

Шаг регулировки частоты: 0,1 МГц/сек (короткое нажатие клавиатуры), 1,0 МГц/сек (Длительное нажатие клавиатуры)

Режим модуляции: standardFMfrequency модуляции

Вокальный тракт: линия/USB прохода (стерео), MIC passageway (моно канал)

Эквивалентный шум: ≥30 дБ (Акустическая близость CD качество тона)

Напряжение питания: прямой 3,0 V-5,0 V

Рабочий ток: 35mA

Передающая антенна: 75 см телескопическая антенна

Расстояние запуска: FMTransmitter модуль подключения 75cmstandard tie rod антенна, радиоTecsun PL-660, Измерение радиуса покрытия в открытом Field100rice. (будьте внимательны: расстояние запуска только для справки, немного отличается из-за различных условий использования)

Один: руководство пользователя

<1>: источник питания

Соответствующий порт модуля-, + соответственно Подключите отрицательный полюс и положительный полюс блока питания (батареи). Понижающее напряжение аккумулятора или трансформатора стабилизированный источник питания рекомендуется для источника питания.Выключатель питания без фильтра (например, зарядное устройство для мобильного телефона, зарядное устройство, импульсный источник питания постоянного тока) не может использоваться, В противном случае высокочастотные помехи, создаваемые блоком питания, повлияют на нормальную работу этого модуля.Нормальное рабочее напряжение этого модуля составляет 3,0-5,0 в, и напряжение питания не должно превышать этот диапазон.

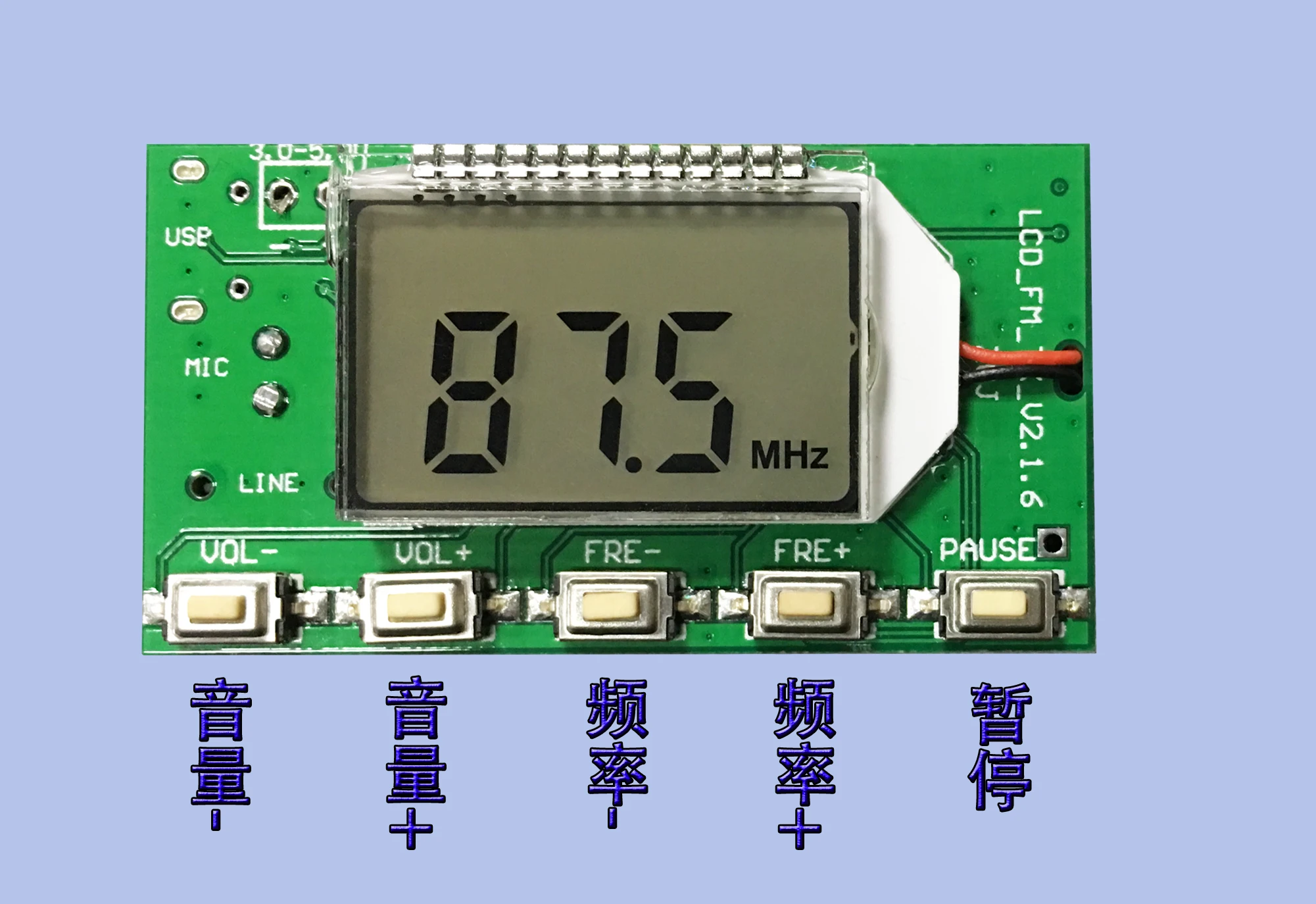

<2>: ключ

Громкость +/-: короткий пресс-объем +/-1, длительное нажатие непрерывности +/-

Частота +/-: короткое нажатие частоты +/-0,1 МГц, длительное нажатие непрерывности +/-1 МГц

Отключение звука: короткий пресс-переключатель

<3>: антенна

Порт ANT используется для подключения fm-антенны. Для того, чтобы лучше передавать fm-сигнал, рекомендуется подключить 75 см длинную антенну тяги внешне, и нет никаких препятствий экранирования рядом с антенной, насколько это возможно.

<4>: Подключение USBAudio

Если вам нужен USB аудиовещание функция данного модуля, так же нужно подключить usb-кабель к компьютеру.Usb-порт совместим с обычным мобильным телефоном, поэтому вы можете подключить модуль и компьютер с usb-кабелем для мобильного телефона.Так как компьютер USB поставляется с выходом 5 В, вы можете непосредственно использовать usb-порт для обеспечения питания модуля, подключив компьютер к USB.После подключения к компьютеру USB, этот модуль автоматически будет в режиме PC аудио вещания, ЖК-экран будет отображать ПК, ПК автоматически установит драйвер, И дайте название этому модулю «CD002» звуковое оборудование, в настройках голосового компьютера включено и включено аудио оборудование «CD002», Компьютерное аудио можно запускать с помощью этого модуля для fm-радио, рядом с радиочастотой для регулировки, и эта частота запуска модуля последовательна может услышать этот модуль аудиосистемы ПК.

<5>: линейный аудио-соединение

Если вам нужен линейный (линейный вход) канал этого модуля в качестве источника звука, просто вставьте один конец аудиокабеля в аудиоразъем 3,5 мм этого модуля, а другой конец в ваше аудиоустройство (например, разъем для наушников мобильного телефона). В это время модуль автоматически переключается на линейный канал в качестве источника звука fm-передачи.Близкое fm-радио может слушать звук с мобильного телефона до тех пор, пока он регулируется на ту же частоту передачи, что и этот модуль.

<6>: FM беспроводной микрофон

Если вам нужен микрофон этого модуля в качестве источника звука, просто отсоедините линейный кабель и usb-кабель (то есть линия и USB не подключены), и модуль автоматически переходит к микрофонному каналу в качестве fm-источника звука. Этот модуль поставляется с высокочувствительным электретный микрофон, который используется для беспроводного микрофона и ухода за ребенком и т. д., по мере необходимости.Следует обратить внимание, чтобы настроить громкость этого модуля для достижения наилучшего эффекта звукоснимателя.

<7>: контроль последовательного порта(Не нужна функция управления последовательным портом, не нужно управлять этой частью)

Интерфейс управления последовательным портом уровня ttl предназначен для модуля. Последовательный порт TTL должен подключить UART_RX, UART_TX и GND модуля для связи с этим модулем. Инструкции по отправке внешнего MCU или компьютерного последовательного порта могут заменить модуль управления ключом.Примечание: Поскольку уровень последовательного порта компьютера не является уровнем ttl, уровень RS323 должен быть передан в электронное устройство ttl или модуль последовательного порта уровня USB ttl должен использоваться для связи с этим модулем.Поскольку модуль управления серийной командой требует определенных профессиональных данных компьютера, не поймите, что покупателю не нужно беспокоиться, используйте кнопку, чтобы непосредственно управлять модулем.

Два: Пользовательские настройки:

1: светодиодный режим подсветки

В состоянии сбоя питания нажмите кнопку вверх для того же времени, и нажмите кнопку вниз, чтобы включить радио. При отображении В1 подсветка всегда включена. Когда B0 включен, подсветка отключается в течение 20 секунд.(Заводская настройка по умолчанию-подсветка 20 секунд задержка).

2: открытый/закрытый кампус вещания группы

В состоянии сбоя питания, долгое нажатие VOL +, и после vol-key, включите питание, и ЖК-дисплей C1 означает включить кампус вещания. C0 означает выключение диапазона частот кампуса вещания, и установка будет иметь эффект после перезапуска.(Заводское значение по умолчанию-отключение радиочастоты кампуса).

3: стерео/моно-канал настройки режима излучения

На задней части модуля есть два сварочных пятна M и G. Короткое соединение между двумя точками является одноканальным стандартным излучением, и непрерывная передача двух точек является стерео стандартным излучением.(Заводские стереозвуки по умолчанию).Примечание: стереосистема должна иметь стереозвук и стереофоническое радио для достижения стереоэффектов.

Три: Вопросы, требующие внимания:

1: пожалуйста, подтвердите полярность источника питания и правильное напряжение источника питания. Если входное напряжение превышает 5 В или обратное соединение положительного и отрицательные полюса источника питания могут привести к постоянному повреждению модуля.

2: Не прикасайтесь к задней части модуля при работе, чтобы не повлиять на нормальную работу модуля.

Этот модуль-это монтажная плата с установленными компонентами., нужно, чтобы покупатель получил определенные сведения об электронной эксплуатации.

Область применения: FM беспроводной аудио, USB PC аудио вещание, беспроводной микрофон, уход за материнскими и младенцами

Инструкции по проводке модуля (пожалуйста, строго следуйте следующим значкам, чтобы определить проводку):
