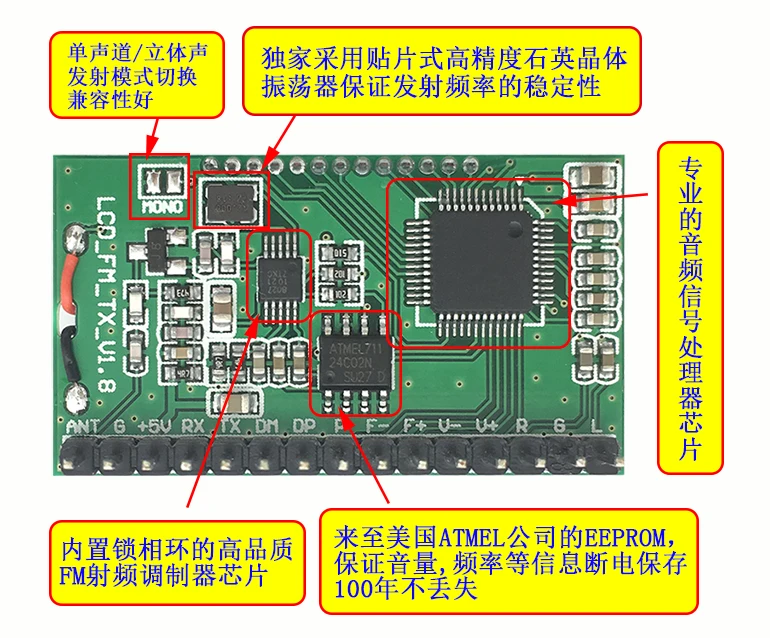

FM стерео аудио передатчик печатной платы модуль

Характеристики продукта:

1. использование передовой технологии цифровой обработки аудио сигнала (DSP) и технологии модуляции петли FM (PLL), чтобы сделать качество звука более реалистичным, производительность более стабильной, долгое время работы частота без отклонений.

2: ЖК-дисплей является более интуитивным и точным, с очень низким энергопотреблением и минимальными помехами.

3: с функцией автоматического поиска и хранения радиостанций, легко работать и использовать.

4: встроенная флеш-память 16 уровень цифровой регулировки громкости, кнопка операция может быть легко завершена.

5: автоматическая память перед отключением питания.

6: поддержка последовательного управления.

7: принять чип типа высокой точности кварцевый кристалл частоты стабилизации, температуры, изменения напряжения частота передачи не будет дрейфовать.

Параметры продукта:

Выходная мощность: 50 мВт

Диапазон частот аудио: 50 Гц-18 кГц

Частота излучения:

Закрытие кампуса вещания 87.0mhz-108,0 MHz, открытый кампус вещания 76,0 MHz-108,0 MHz

Шаг регулировки частоты: 0,1 МГц/сек (короткое нажатие клавиатуры), 1,0 МГц/сек (Длительное нажатие клавиатуры)

Режим модуляции: Стандартная fm-частотная модуляция

Эквивалент шума: ≥30 дБ (акустическое качество proximityCDTone)

Напряжение питания: прямой 3,0 V-5,0 V

Рабочий ток: 35mA

Передающая антенна: 75 см телескопическая антенна

Расстояние запуска: fm-передатчик модуль подключения 75 см стандартная антенна галстука, Desheng для радио PL-660, радиус измерения в открытом Field100rice. (будьте внимательны: расстояние запуска только для справки, немного отличается из-за различных условий использования)

Обратите внимание:Этот модуль является радиочувствительным оборудованием, и на нормальную работу модуля могут повлиять помехи от источника питания или рядом.Поэтому рекомендуется использовать аккумулятор или промышленный трансформатор для получения стабильного напряжения с помощью регулирования напряжения.Не используйте импульсный источник питания (например, зарядное устройство для мобильного телефона или любой другой источник питания), зарядное устройство, переключающий преобразователь постоянного тока, усилитель класса D, микроволновая печь и т. Д.В противном случае электромагнитные помехи, создаваемые этими устройствами, будут в пространственном порядке соединены с передним концом rf модуля, что делает полученные восстановленные сигналы шумными.

Инструкции по уходу за изделием

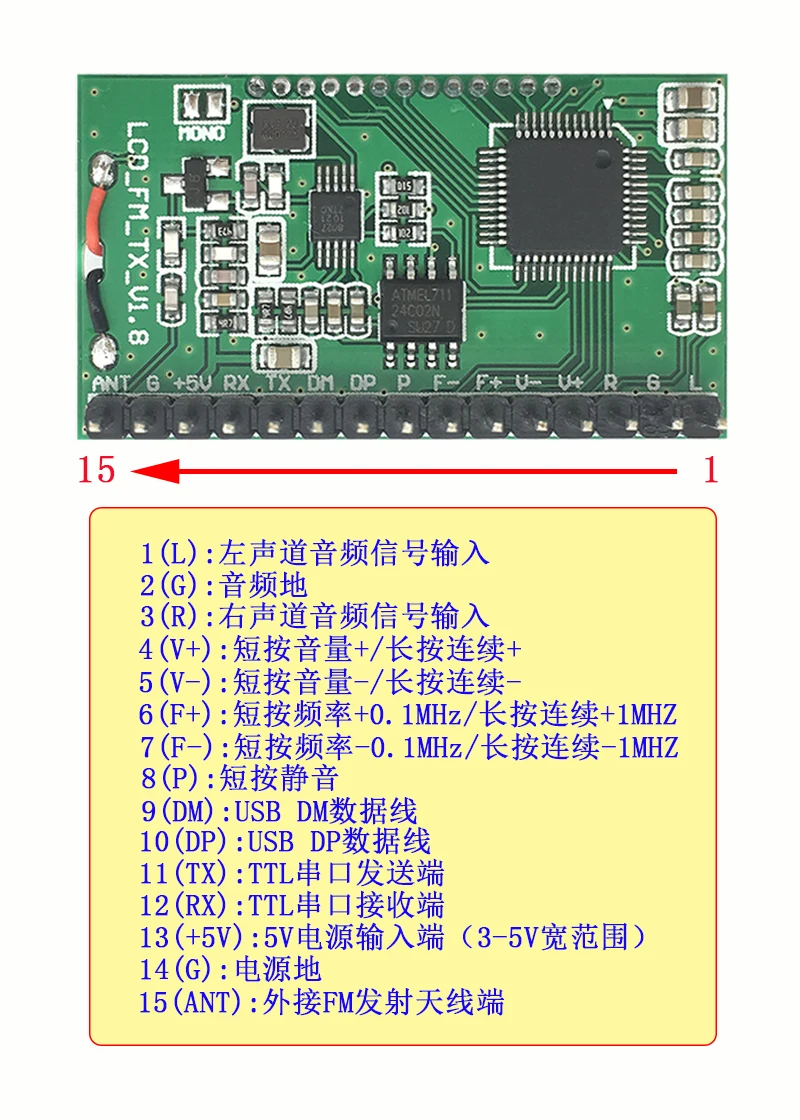

Один: линия подключения

Все функциональные выходы этого модуля оставляют за собой Внешние порты, пользователи должны подключать соответствующие модули цепи для правильной работы.

<1>: аудиопроводка

Модуль соответствующий порт AGND, выход R, выход LWhere аудио линии передачи соединены отдельно, левый канал, правый канал.

<2>: Подключите шнур питания

Соответствующие порты GND и VCC модуля соответственно подключены к отрицательным и положительным полюсам блока питания (батареи). Нормальное рабочее напряжение этого модуля составляет 3,0-5,0 в, и напряжение питания не должно превышать этот диапазон.

<3>: Подключите ключи

Все ключи в этом модуле предназначены для извлечения портов. Клиенты могут получить доступ к соответствующим функциональным клавишам в соответствии с их потребностями.Кнопка может быть тронута обычным легким прикосновением. Один конец соединен с соответствующим портом ключа этого модуля, а другой конец подключен к GND или AGND конец модуля.

<4>: Соединительная антенна

Порт ANT используется для подключения fm-антенны. Для лучшей передачи (приема) FM сигналов рекомендуется подключить 75 см длинную тяговую антенну внешне, и нет никаких препятствий экранирования рядом с антенной, насколько это возможно.

<5>: подключение USB линии

Если вам нужен USB аудиовещание функция данного модуля, так же нужно подключить usb-кабель к компьютеру.К этому модулю подключены четыре порта USB, соответствующие VCC, USB_DM, USB_DP и GND.Так как компьютер USB поставляется с выходом 5 В, вы можете непосредственно использовать usb-порт для обеспечения питания при подключении компьютера к USB.

<6>: последовательный порт подключения (без управления последовательным портом, без подключения)

Модуль сохраняет интерфейс управления последовательным портом уровня ttl. Последовательный порт TTL должен подключить UART_RX, UART_TX и GND модуля для связи с этим модулем. Вы можете использовать внешний MCU или компьютерный последовательный порт для отправки соответствующих функций модуля управления командой.Примечание: Поскольку уровень последовательного порта компьютера не является уровнем ttl, уровень RS323 должен быть передан в электронное устройство ttl или модуль последовательного порта уровня USB ttl должен использоваться для связи с этим модулем.Поскольку модуль управления серийной командой требует определенных профессиональных данных компьютера, не поймите, что покупатель не должен беспокоиться.

Два: аудиовещание ПК

После подключения к компьютеру USB, этот модуль автоматически будет в режиме PC аудио вещания, ЖК-экран будет отображать ПК, ПК автоматически установит драйвер, И дайте название этому модулю «CD002» звуковое оборудование, в настройках голосового компьютера включено и включено аудио оборудование «CD002», Аудиосистема может быть запущена с помощью этого модуля для fm-радио аудио, рядом с радиочастотой для регулировки, и эта частота запуска модуля последовательна может услышать этот модуль PC аудио системы.

Три: Вопросы, требующие внимания:

1: напряжение питания этого модуля строго запрещено превышать Диапазон напряжения питания.

2: Не прикасайтесь к задней части модуля при работе, чтобы не повлиять на нормальную работу модуля или привести к короткому замыканию для сжигания модуля.

Четыре: пользовательскими настройками

Этот модуль может установить состояние подсветки и передавать ли кампус вещания Частотный диапазон в соответствии с специфическим использованием пользователей. Метод настройки является следующим.В состоянии сбоя питания, длительное нажатие VOL +, и ЖК-дисплей C1 на кнопке включения означает включить кампус вещания C0 означает выключить кампус вещания частотный диапазон, и установка будет иметь эффект после перезапуска.При установке подсветки нажмите кнопку «вверх» для того же времени, когда питание выключено, и нажмите кнопку «вниз», чтобы включить радио. При отображении В1 подсветка всегда включена. Когда B0 включен, подсветка отключается в течение 20 секунд.Чтобы изменить настройки, Повторите этот шаг для переключения.Завод настроен на то, чтобы не включить частоту кампуса, и подсветка выключена в течение 20 секунд без работы.

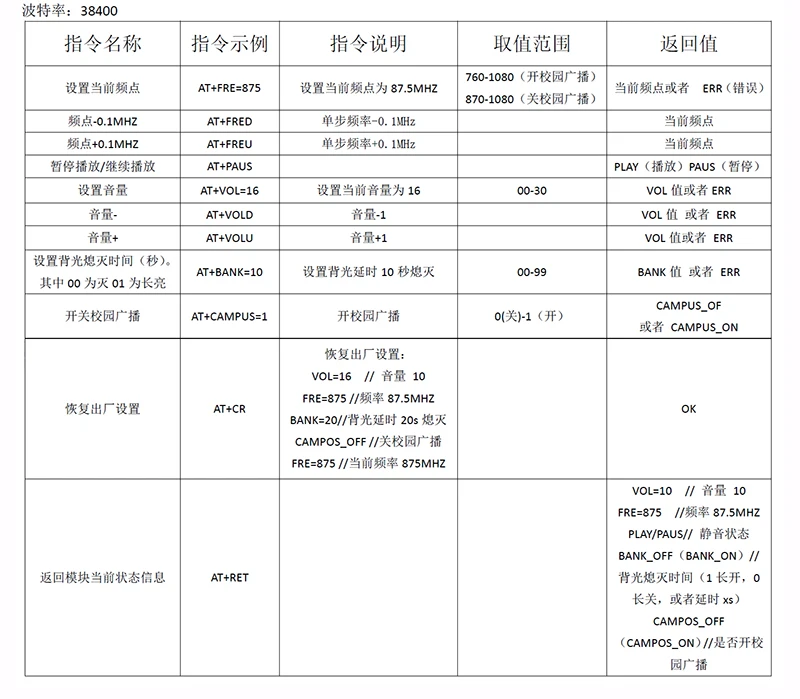

Ниже приведены данные управления этим модулем через последовательный порт компьютера.:

(Эта часть является функцией расширения модуля, с некоторыми профессиональными компьютерными знаниями, служба поддержки клиентов не может предоставить техническую поддержку, для покупателей, которые не понимаем следующую часть, непосредственно используйте кнопку для управления модулем) эта часть является функцией расширения модуля, с некоторыми профессиональными компьютерными знаниями, Служба поддержки клиентов не может предоставить техническую поддержку, для покупателей, которые не понимаете следующую часть, непосредственно используйте кнопку, чтобы управлять модулем)

Демонстрационный пример и конфигурация последовательного порта:\

Пример: пк последовательный помощник SendingAT + FRE = 875 (установить приемную частоту to87.5MHZ), модуль возвращается ток Частота = 875 следующим образом

Модуль fm-передатчика в описании инструкции
