Купить FMUSER FSN-1000R ЧМ-вещание реле системы радио станции для 100 км 200 км

Описание

Обзор: материнская плата

FMUSER FSN-1000R fm-радио ретранслятор-последний продукт, разработанный FMUSER в 2019 году. Все-в-одном продукт включает в себя цифровая Демодуляция, цифровую обработку и модуляцию, Восстановленный усилитель мощности, блок питания, все модули в 2U стандартном шасси, все сигналы как вход, так и выход с задней панели.FMUSER FNS-1000R fm-радио релейная система включает приемную антенну, FSN-1000R fm-радио ретранслятор, передающая антенна, соединительные кабели и разъемы. Fm-сигнал может быть получен приемной антенной, FSN-1000R ретранслятор fm-реле будет делать демодуляты, процессы, модуляты, радиочастотные усиления, и передающая антенна может непосредственно передавать снова, эта система может удовлетворить потребности различных случаев.Многие пользователи также называют его локальный: fm трансляционная радиостанция, вещательная трансляционная радиостанция, ретранслятор, дополнительная станция, вещательный переводчик, ретранслятор, повторитель.

FMUSER FSN-1000R ЧМ-вещание реле системы радио станции для 100 км 200 км

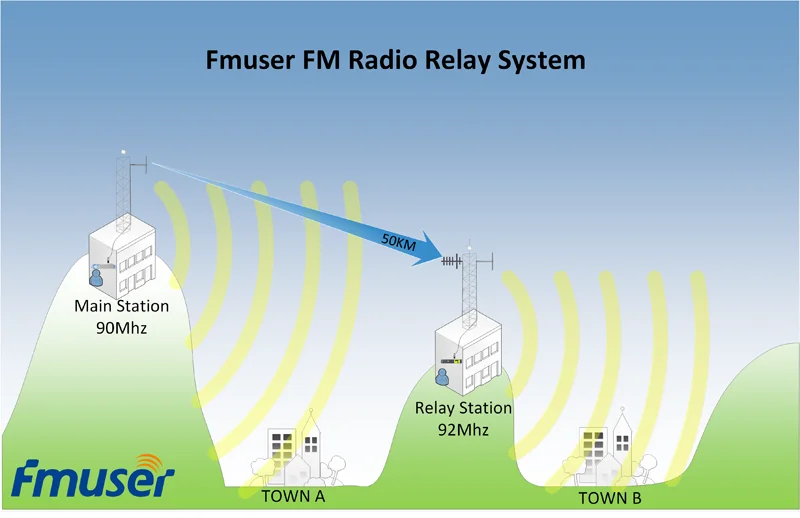

У меня уже есть радиостанция, как увеличить охват fm-передатчика?Вы можете использовать FMUSER FNS-1000R fm-радио релейную систему, чтобы получить fm-сигнал основной станции и снова трансляции на новой станции. Мощность передатчика FNS-1000R радиовещательной системы составляет 1 кВт, поэтому охват 50 км может быть увеличен для каждой дополнительной станции. И источник студийной программы точно такой же, как и основная станция.

Как переделать мою станцию по всей стране 100 км-200 км с ограниченным объемом расходов?Тот же принцип, как и выше, пять комплектов FMUSER FNS-1000R релейной вещательной системы могут удовлетворить требования и уменьшить отходы покрытия сигнала в беспилотной зоне, только необходимо поместить в густоплотное место.

Как переносить аудио студии на передатчик?

Как мы все знаем, STL может достичь этой функции, но STL должен быть доступен точка-точка передачи. Если между нами есть горы или другие препятствия, вы можете использовать fm-передатчик для трансляции аудио из студии в передатчик, потому что fm-радиочастотный сигнал может быть пропущен, и, наконец, ретранслятор FMUSER FNS-1000R может получить высококачественное аудио от студии.Как передавать студийный источник на передаточные станции в разных местах?STL может быть только точным. Если есть один-к-много точек, необходимо использовать несколько комплектов STL систем, и цена высока, установка хлопотно, и это сильно влияет на окружающую среду. Теперь нам нужно только установить FMUSER FNS-1000R систему ретрансляции вещания на различных узлах передатчика, которая решить проблему передачи программы, а также решить проблему вещательных станций, потому что FMUSER FNS-1000R не только приемник, но и вещатель.

Коротко говоря, FMUSER всегда работает над наиболее экономичными, стабильными и надежными системными решениями для решения проблем клиентов в вещании.FMUSER FNS-1000R релейная система имеет много других основных функций следующим образом:

Основные функции

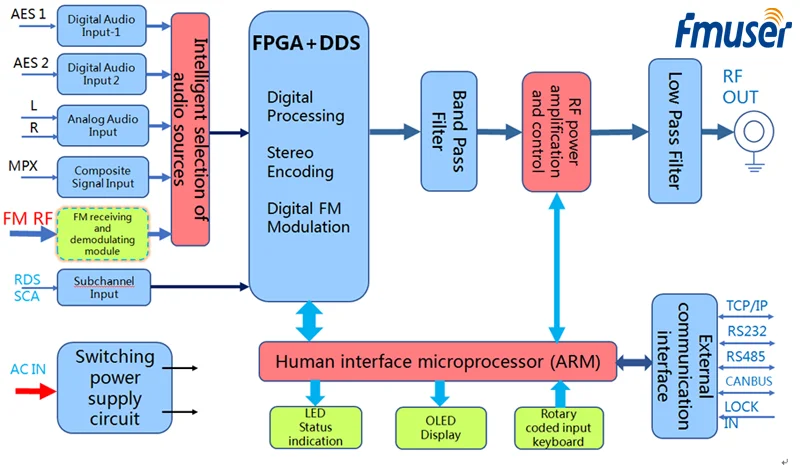

1. Используйте цифровую технологию приема и демодуляции FM, чтобы обеспечить четкое качество звука демодуляции.2. Использование технологии FPGA + DDS для применения полной цифровой технологии Модуляции FM, так что индекс излучения FM достигает верхнего уровня.3. Использование высокой надежности ARM architecture microprocessor technology в качестве основного контроллера.4. Поддержка ввода беспроводного радиочастотного приема аудио, двух цифровых аудиосигналов AES/EBU, одного аналогового стерео аудио и одного композитного стереозвука MPX и т. Д.5. Поддержка одностороннего RDS или SCA входа.6. AGC контролирует выходную мощность для обеспечения нулевого отклонения выходной мощности.7. Идеальная Перегрузка по току, перенапряжение, перегрев, перегрузка, стоячая волна соотношение сигнал тревоги и функция защиты.8. Использование OLED для отображения рабочих параметров в режиме реального времени.9. Для получения сигналов (даже сигнал очень слабый) и повторного вещания Используйте всенаправленную fm-приемную антенну с высоким коэффициентом усиления.10. Перепередаваемая мощность до 1000 Вт, с высоким коэффициентом усиления дипольная антенна, радиус покрытия до 50 км.

Приложений

1. Клиенты, у которых есть основная радиостанция и хотите расширить охват.2. Покрытие в горных областях.3. Ограниченное количество средств для расширения покрытия радиостанции.4. Охват 100 км или 200 км, даже для всей страны.5. Всенаправленная студия передачи на 360 градусов.6. Между студией и основной радиостанцией есть препятствия.

Технические характеристики

1. FMUSER FSN-1000R fm-ретранслятор

FM диапазон частоты приема 76 МГц ~ 108 МГц, шаговый 10 кГц (можно настроить другие частоты)Диапазон частот fm-передачи 87 МГц ~ 108 МГц, шаговый 10 кГц (можно настроить другие частоты)Отклонение частоты носителя ± 200 ГцВыходная мощность 0 ~ 1000 Вт непрерывно регулируется (другая мощность может быть настроена)Стабильность выходной мощности <± 3% (температура окружающей среды-10 °C до + 45 °C)RF выходное сопротивление 50ΩРЧ выходной разъем L27-50K (могут быть настроены другие разъемы)Внутриполосная остаточная волна <-85dBcБолее высокая гармоника <-80dBcПаразитная амплитудная модуляция <-60 дБАналоговый аудио входное сопротивление 600Ω, сбалансированная картаАналоговый аудио входной уровень-15dBm до + 15dBmAES/EBU входное сопротивление 110Ω, баланс картыAES/EBU входной уровень-60 dBFS до 0 dBFSMPX входное сопротивление 10KΩ, несимметричный BNCMPX входной уровень-15dBm до + 15dBmУсиление уровня звука-15 дБ ~ + 15 дБ шаг 0.1дбRDS/SCA вход несимметричный BNCКабель для подключения аудиоусилителя-фокус 0мкс/25мкс/50мкс/75мкс опциональноСтерео отношение сигнал-шум ≥92дб, 1 кГц, 100% модуляцияОбщее гармоническое искажение <0.02%, 30 Гц ~ 15000 ГцЗвуковая частотная характеристика ±0. 01dB, без взвешивания, без взвешивания; ±0. 05dB, взвешивание и снятие весаСтерео разрешение ≥73дб, 30 Гц ~ 15000 ГцРазница в уровне левого и правого каналов <0,02дб (модуляция 100%)19 кГц/MPX выходное сопротивление 600Ω, несимметричный BNC19 кГц/MPX выходной уровень-15dBm до + 15dBmМетод рассеивания теплаНапряжение AC90V ~ AC265V 47 Гц ~ 63 ГцРабочая температура-10 °C ~ + 45 °C, без конденсацииРазмер шасси 19 дюймов, 2U (500 мм × 484 мм × 88 мм)В общей сложности Вес 14,5 кг

2. FMUSER FU-DV2 Широковещательная антенна

Частотный диапазон 87,5-108 МГцВход Импеданс 50 ОмСоединитель ЭИА фланец в соответствии с номиналом мощности системыVSWR <= 1,3: 1 МаксПоляризация вертикальностьКоэффициент усиления в соответствии с требованиямиГоризонтальный узор любого типа в соответствии с требованиями заказчикаВертикальный рисунок Null заливка, наклон луча и специальные требования по требованиюДругие средства антенная система может быть поставлена в разделенном питании с двумя равными половинными антеннами, каждая половина может принять полную мощностьРазмеры 1400*900*50 ммВес 5 кг с жесткий диск крепленияВетра поверхности 0.05m2Ветровая нагрузка 9,8 кг (скорость ветра 160 км/ч-без Радом)Максимальная скорость ветра 220 км/чВетровая нагрузка 9,8 кг (скорость ветра 160 км/ч-без Радом)Максимальная скорость ветра 220 км/чМатериалы: Внешние детали алюминиевые антикоррозионныеВнутренние части латуниВысота массива зависит от количества отсеков (см. Таблицу)Посылка Объем Вес 11 кгУпаковка Размеры 86*88*7 см

3. FMUSER FM приемная антенна

Частотный диапазон 88-108 МГцВходное сопротивление 75ΩФорма интерфейса F-J male (на английском языке)Стоячая волна соотношение ≤1. 5Получить 3dBРежим поляризации горизонтальный или вертикальныйАнтенна Вес 1,2 кг

Вопросы и ответы

1. Какая система радиосвязи?-- Система радиосвязи предназначена для приема и повторного вещания основного радиостанции сигнала.2. Почему радиосвязь не может передавать ту же частоту с основной радиостанцией?-- Потому что охват передатчика-это круг, совпадающие части двух кругов будут иметь одинаковые Частотные помехи. Звучат как повторяющийся звук.3. Какова разница между основной станцией и трансляционная радиостанция?-Минимальная разница 0,5 МГц.4. Сколько метров должно быть между приемной антенной и антенной вещания?-Не менее 3 метров.5. Сколько задержки?-Задержка между основной станцией и релейными станциями составляет 0,1 секунды.6. Можно ли переключать аудио вход автоматически?-- Не поддерживает автоматическое переключение.7. Какие преимущества имеет система радиосвязи над STL?* Нет ограничений приемника.* Сигнал является более стабильным и может адаптироваться к более сложным средам.* Есть две частоты, которые могут быть использованы.* Операция проще, нет много вариантов настройки.8. Какова разница между fm-трансляционная радиостанция и синхронным вещанием?Fm трансляционная радиостанция преобразующее напряжение в соответствии звуковой сигнал при получении сигнала с FM железнодорожного вокзала и передает его снова.Для синхронного вещания требуются отдельные линии передачи звука, такие как оптические волокна, сети, микроволновые печи, спутниковые и т. Д., для передачи аудиосигналов.Fm трансляционная радиостанция требует по крайней мере две частотных точек для непрерывной передачи и позволяет закрыть всю спину.Синхронное вещание нужно только одну частоту для покрытия.

Гид по заказу:

Вы можете получить следующие рекомендации в качестве основной радиостанции.

Название продукта	Посылка детали	Покрытие	Описание продукта:
30 km передатчик посылка	1x1000 Вт FSN-1000T FM TX	50 км	Полная передача посылка
	1x 1-Bay FU-DV2 дипольная антенна
	1 х 30 м 1/2 "коаксиальный кабель с разъемами
50 km передатчик посылка	1x1000 Вт FSN-1000T FM TX	60 км	Полная передача посылка
	1x 2-Bay FU-DV2 дипольная антенна
	1 х 40 м 1/2 "коаксиальный кабель с разъемами
30 км студия посылка	1x1000 Вт FSN-1000T FM TX	50 км	Полный студийный пакет с 1 кВт fm-передатчиком и 1 отсеком антенн
	1x 1-Bay FU-DV2 дипольная антенна
	1 х 30 м 1/2 "коаксиальный кабель с разъемами
	1х студийный пакет (однополосный миксер, два наушника, два динамика, один Аудиопроцессор, 4-полосный гибридный телефон, два микрофона, два микрофона, две подставки для микрофона, две крышки для БАП, один светодиодный)
				50 км студия посылка	1x1000 Вт FSN-1000T FM TX	60 км	Полный студийный пакет с 1 кВт fm-передатчиком и 2 отсеками антенн
1x 2-Bay FU-DV2 дипольная антенна
1 х 40 м 1/2 "коаксиальный кабель с разъемами
1х студийный пакет (однополосный миксер, два наушника, два динамика, один Аудиопроцессор, 4-полосный гибридный телефон, два микрофона, два микрофона, две подставки для микрофона, две крышки для БАП, один светодиодный)

Мы завершили набор ЧМ-вещание станции для продажи.
