Описание
Один 、Основные показатели введение
FT-PC-02AМодуль может быть широко использован в различных промышленных измерениях и системах управления. он может работать от основного компьютера, главного контроллера и т. Д. RS-485Interface получает цифровой вход, преобразует в переключатель выходного сигнала, контрольное реле, переключатели и т. д.; и возвратит входной сигнал переключателя, такой как статус переключателя на компьютер.Стандартный протокол связи, удобно повесить тот же модуль управления с другими производителями. 485on автобус, легко программировать. Его функции и технические индексы следующие:
1.Высокоскоростной импульсный вход: 6Высокоскоростной импульсный вход, он может быть непосредственно подключен к входу сигнала трех проводного кодировщика.
2.Значение для переключения мощность на выходе: 2Дорожного движенияВыход, релейная выходная форма, общий конец, Chang Kai, максимальная мощность каждого circuitAC250V-5A。
3.Интерфейс связи:
Интерфейс1:RS-485Интерфейс,Двухпроводная система , +15KV от электростатического разрядаЗащитите 。
Интерфейс2:RS-232Интерфейс,DB9Отверстие вход, три провода системы , +15KV от электростатического разрядаЗащитите 。
Соглашения:MODBUS-RTUСоглашения。
Скорость передачи данных:Может быть установлен программным обеспечением1200-115200
По умолчанию9600 Bps, N, 8,1, Немного начала.8Бит данных, один стоп-бит, без проверки
Модуль по адресу:1~254Настройки программного обеспечения, по умолчанию01
4.Модуль источника питания: + 7 ~ 24 В постоянного тока
5.Рабочая среда:Рабочая температура:-20℃~ 70℃; Температура хранения:-40℃~ 85℃; Относительная влажность:-5% ~ 95%(Без конденсации)
Примечания:СветодиодныйИндикатор светильник: после включения питания, мигает при нормальных условиях эксплуатации модуля 。
6. Может быть настроен для хранения данных с сбоем питания, модуль после сбоя питания, сохраните собранные данные, включите питание снова, прочитайте данные до последнего сбоя питания.
Один. Одноконцевый Тип входного сигнала Описание проводки:(Кодировщик подключения питания V +, V-сигнал: AmeetA-, BmeetB-, ZmeetZ-)
Два. Описание проводки дифференциального входного сигнала:
(Кодировщик подключения питания V +, V-сигнал: A + meetA +, B + meetB +, Z + meetZ +, A-meetA-, B-meetB-, Z-meetZ-)

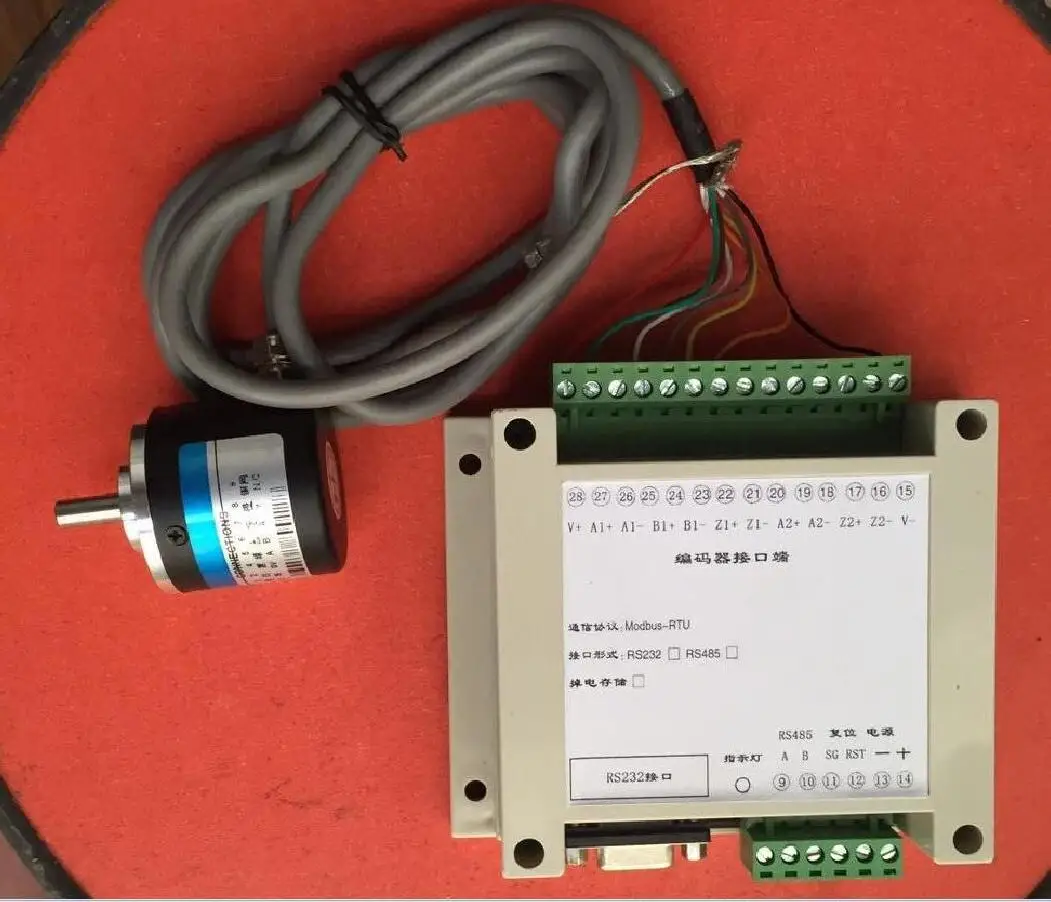

На картинкеДля односторонней обработки сигналаВыходной кодировщик: (модель кодировщика:ReapXH3806-100/5-24C, инкрементный фотоэлектрический энкодер, пользователи могут выбрать такой же тип энкодера)
