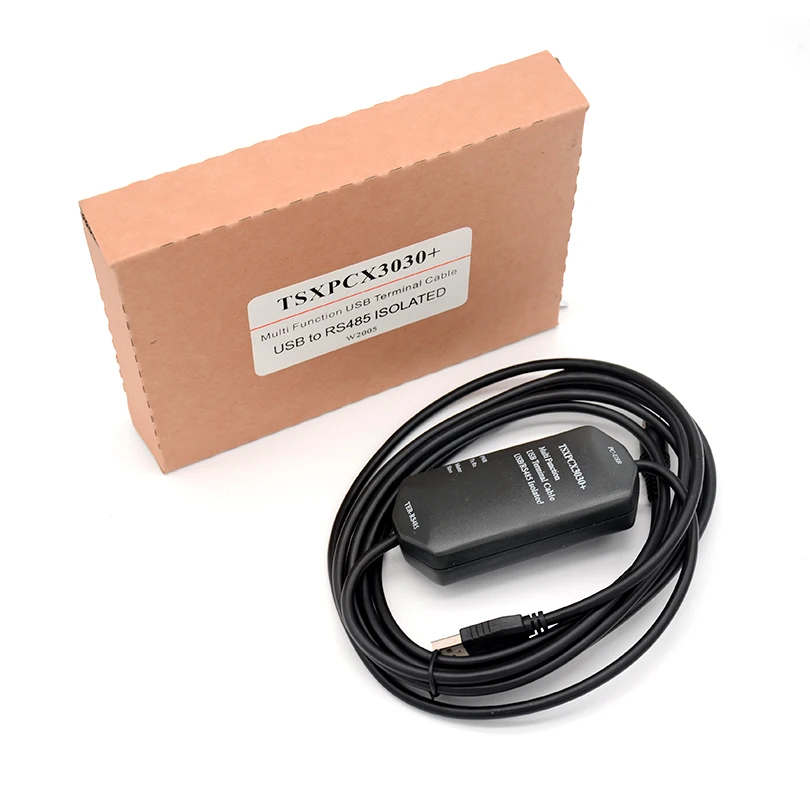

FOURSTAR Schneider PLC Кабель для программирования с изолированный USB интерфейс подключается к порту связи TER PLC

Руководство пользователя для TSXPCX3030 + кабель для программирования

Краткое описание:TSXPCX3030 +-это многофункциональный Кабель для программирования, который обеспечивает последовательное подключение и преобразование сигнала RS485 через интерфейс USB. Кабель является моделью фотоэлектрической изоляции, с потоком, скважиной и переходной схемой защиты от перенапряжения, которая может быть горячей вилкой, поддерживает дальние связи.TSXPCX3030 + используется для modicon tsx серии PLC и ПК или другого оборудования, которое не обеспечивают традиционный последовательный порт для общения. Кабель может подключаться к TSX Premium (57), TSX Micro (37), TSX Nano (07), TSX Naza (08) и TER Twido PLC.Два Щелчковый выключатель, расположенный на TSXPCX3030 + кабель программирования используются для выбора другого режима работы. Кабель отклонил способ управления трансиверами RS485 ПЛК, и все трансиверы данных автоматически контролируются. Используется для многоточечных и точечных приложений связи.Порты TER серии TSX PLC имеют контактный сигнал DPT, который используется для определения методов работы терминального тестера. Если DPT для высокого уровня, TER всегда работает в режиме Uni-Telway Master (основная станция), таким образом, программирование PLC соответствующим образом. Если DPT низкий уровень, методы работы TER решают PLC.

Этот продукт является USB для RS485 изолированных преобразователей, которые с защитой, поэтому необходимо использовать питание usb-порта и порта TER. В связи с расширением AUX интерфейса связи PLC не имеет pin питания, продукт не поддерживает связь с портом AUX.

Особенности и технологический индекс:

● Поддержка операционной системы Windows 2000/Windows XP● Полностью совместим с USB V1.1 и USB CDC V1.1● Питание от USB-bus и PLC TER порт питания одновременно● Напряжение оптического изолятора: 1000 В постоянного тока (до 3000 В постоянного тока, должно быть заявлено при оформлении заказа).● Скорость передачи данных: 300 Мбит/с ~ 1 Мбит/с автоматически Адаптивная.● Применяется к TSX Premium, Micro, Naza, Nano и Twido● Каждый ПК поддерживает только кабель TSXPCX3030 +● Длина: 3 метра, цвета: черныйПрименение:TSXPCX3030 + сначала необходимо установить драйверы usb-устройств. И для связи с PLC необходима последняя версия драйвера Uni-Telway или MODBUS.Версия Uni-Telway, которая может поддерживать TSXPCX3030 +:Win2K/XP V1.6WinNT4/95/98/Me/DOS не поддерживаетВерсия MODBUS, которая может поддерживать fTSXPCX3030 +:Win2K/XP V1.1WinNT4/95/98/Me/DOS не поддерживаетЭти драйверы, как правило, включены в программное обеспечение для программирования на cd-rom и для конкретных шагов установки, пожалуйста, обратитесь к инструкциям по драйверам cd-rom, и подробности не обязательно указаны здесь.

Дважды нажмите на значок, затем достигайте настроек, XWAY тест, MODBUS тест связи последовательных портов (COM лозунг), которые соединены с TSXPCX3030 + кабелями. Затем программное обеспечение программирования может быть использовано для завершения нормальной связи с PLC.Дальняя Связь:Самый большой диапазон связи между TSXPCX3030 + и PLC до 2 км (9600 bps), когда внешние плюс терминалы 120 Ом сопротивления, это 100mA питания и 5 в постоянного тока питания на RS485 портов (8 pin мини DIN Male) кабеля. И блок изоляторов FSACC01 (модель Schneider: TSXPACC01) необходимо установить в конце PLC. 0,5 мм2 Неэкранированные линии витой пары используются для связи. Когда расстояние превышает 500 м, ретрансляторы RS485 (модель: E485GP, четырехзвездочные электронные продукты), можно установить в автобус для расширения расстояния.Обратите внимание: usb-кабель не может быть расширен.
