FPGA, ADV7180 камера CCD/PAL декодирующий модуль, такой же, как интерфейс OV7670

ADV7180-это высокопроизводительный модуль декодирования видео, который автоматически определяет и преобразует стандартные аналоговые видеосигналы, такие как NTSC, PAL и SECAM, в 4:2:2 формат изображения. Данные выводится через 8-битный ITU-R BT.656 стандарт резьбового соединения.

ADV7180 совместим с широким спектром видеоустройств, таких как dvd-плееры и приставки. Типичная ccd-камера-это камера заднего вида.

Примеры:

Система сбора изображения на основе FPGA для ccd-камеры, ccd-камера является общей камерой заднего вида из 20 или 30 автомобилей в Интернете. Модуль декодирования PAL камеры-это обтекаемый модуль, разработанный Xiaomei Ge в соответствии с схемой декодирования изображения PAL на DE2-115 дружбы. Интерфейс совместим с интерфейсом камеры различных макетных плат на рынке (до тех пор, пока производитель не имеет специального интерфейса, это понимание в настоящее время, этот интерфейс используется в 80% макетных платах FPGA. Этот модуль на DE2-115 использует чип ADV7180 аналоговых устройств, Классический декодер PAL. TI также имеет аналогичный чип, например TVP5150. Почувствуйте Аналоговое устройство, или ADI's NB. Проект был портирован с DE2-70 макетной платы и может быть выполнен на нашей AC620 макетной плате. Он включает в себя декодирование форматов ITU_656, преобразование изображений в формат RGB YCbCr и т. Д. Вся система сложнее, я не видал ее в настоящее время.

PS: эффект и эффект от десятков cmos-камер и более десятка ccd-камер действительно не уровень, и CCD эффект гораздо лучше.

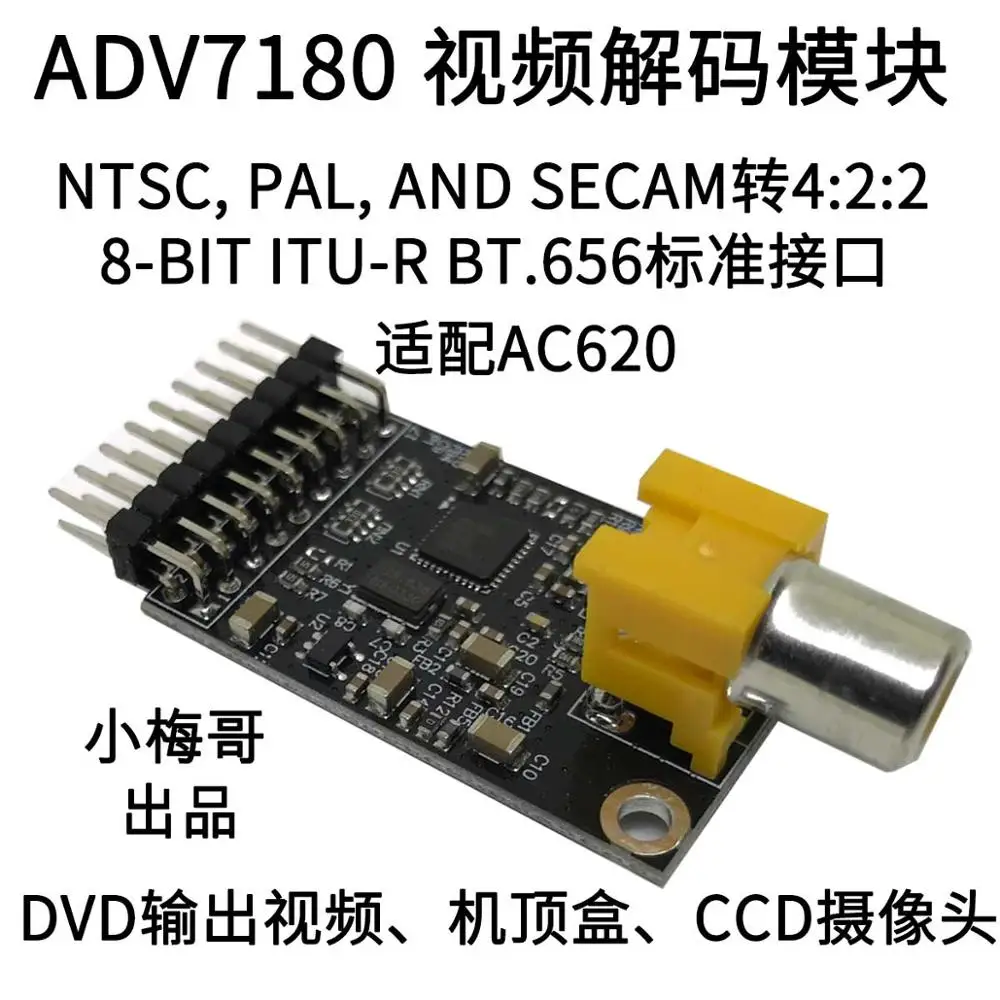

На рисунке ниже показана физическая картина модуля ADV7180. Друг, который ищет планшетный компьютер, помогает раскладке и маршрутизации. Модуль очень компактный. Только один ластик такой большой.
