Описание

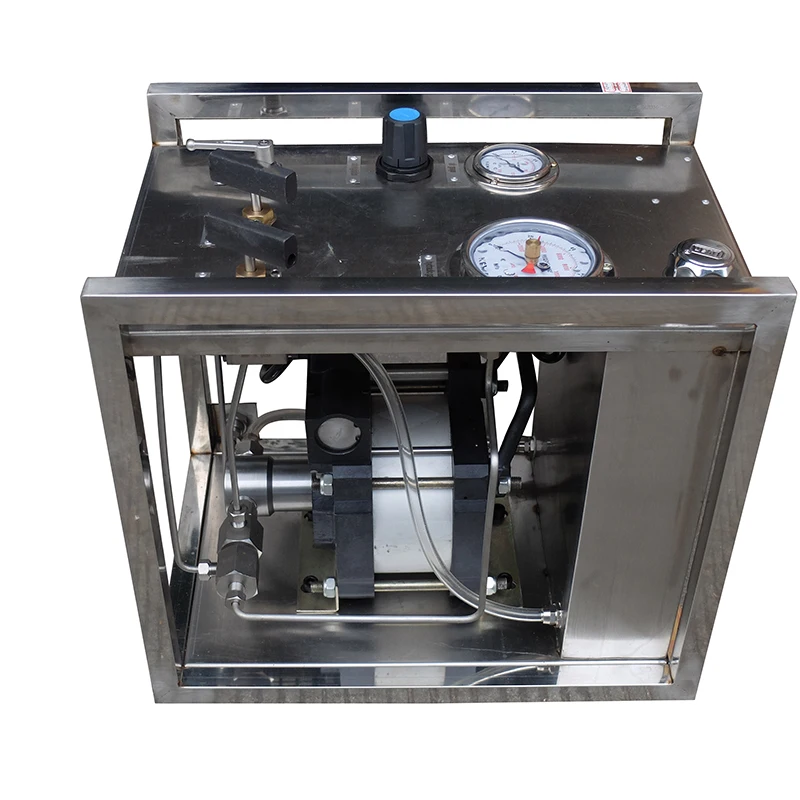

Дешевая модель: WS-JG16 80-120 бар воздушный привод высокого давления, подставка для насоса
СИзмерительные приборы и трубопроводы для испытаний клапанов или шлангов или труб
Воздушный насос для перекачки жидкостей СистемыВключает в себя WS-JG16Модель является полным гидравлическим блоком, готовым к подключению, которые предоставляются для генерирования рабочего давления до12 МПа. Он подходит для питания различных средних, таких какМасло, вода или коррозионные жидкости. Так как давление будет генерироваться с помощью пневматического насоса. Электрическое соединение не будет необходимо. Для работы этой системы воздушный привод жидкого насоса должен быть оснащен блоком воздушного управления комбинированным фильтром и сепаратор воды, регулирующим давление клапан, манометр и ручной предохранительный клапан. В этой операции насос будет установлен на бак из нержавеющей стали в раме из нержавеющей стали компактным и экономичным способом. ВысокаяНа панели будут установлены манометры, игольчатые клапаны высокого давления и регуляторы давления воздуха. Желаемое рабочее давление может достигать путем регулировки давления воздуха. Когда водительское давление воздуха и выходное давление достигают баланса, насос останавливает давление наполнения и выходное давление остается на заданном значении. Этот гидравлический блок используется для всех видов испытаний давления и инструментов для исследований и тестов или для других функций, требующих определенного давления. Конфигурация систем включает:
Манометр воздуха, манометр (на первой линии панели) Ручной шар (для контроля ВКЛ/Ф системы), воздушный клапан регулятора давления (для контроля давления воздуха) Выпускной игольчатый клапан (для контроля выхода высокого давления), загрузка игольчатого клапана (для сброса высокого давления) И также включает 1 комплект JG16 одно действие воздушный привод жидкого насоса, 10 литров гидравлический бак внутри шкафа и связанных трубопроводовТехнические параметры
Модель JG16, максимальная скорость наполнения составляет около: 12,4 литров в минуту, когда Увеличение давления, скорость потока приходит Вниз, спецификация насоса JG16 как ниже для справки, Это также для жидкой системы |
Приложений
Гидростатические испытания и испытания под давлением для клапанов, труб и трубок, давления, реле давления, резервуаров, шлангов, труб и трубопроводов, манометров, цилиндров и т. Д. Гидростатические и динамические испытания для компонентов самолета Реальные фотографии
Характеристики
- Brand Name
- Wellness
- Type
- Cylinder
- Model Number
- WS---JG16
- Color
- grey and black
- Drive air pressure
- Compressed air of 3-8 bar
- Structure
- Piston structure
- Pump system Weight
- 36 kgs
- Pump material
- Stainless steel and alloy
- Pump maximum outlet pressure
- 128 Bar maximum base on 8 bar air pressure
- Pump Pressure ratio
- 16:1
- Seal material
- compatible with liquid ,oil and water and other Non-corrosive liquid
- Application
- For pressure testing ,for pipe testing ,for cylinder
