FX1N_10MTR PLC промышленный контроллер Программируемый дисплей задержки DC 10 V-24 V

1. Технические параметры:

1>. Название продукта: FX1N_10MTR PLC промышленный контроллер

2>. Рабочее напряжение: DC 10 V-24 V

3>. Рабочая температура:-20 ℃ ~ 85 ℃

4> Рабочая влажность: 5% ~ 95% RH

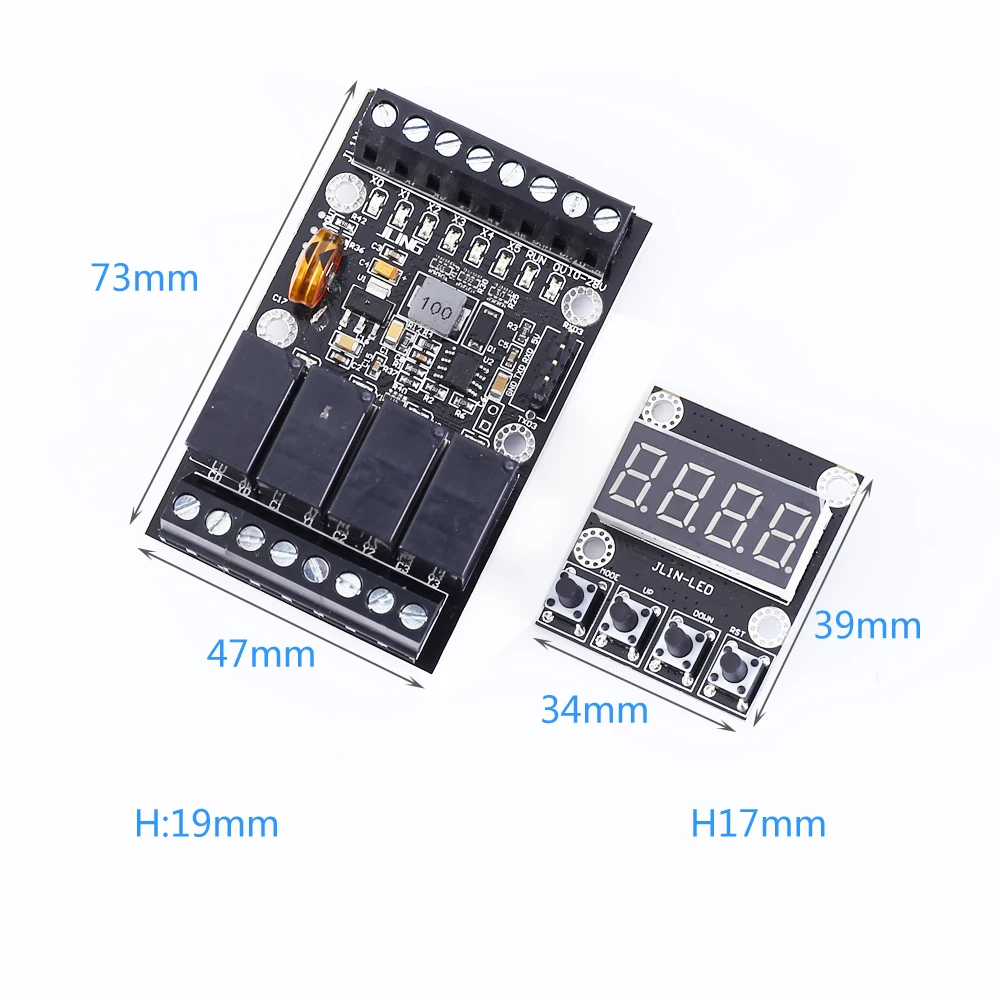

5>. Размер модуля: 73*47*33 мм

2. Этапы использования:

1>. Режим значения регистратора данных D0 будет отображаться все время после включения. Пользователи могут отображать значение различных регистраторов данных, изменяя значение D0 в лестницы ПЛК по инструкции MOV D D0.

2>. Когда кнопка режима нажимается в течение 3 секунд, Десятичная точка слева загорится, затем введите режим регулировки номера регистратора данных. В это время, увеличьте или Уменьшите значение двумя кнопками справа, чтобы отрегулировать номер регистратора данных, который будет регулирован. Если вы хотите установить D128 на 100, то Настройте на 128 в этом шаге.

3>. нажмите кнопку MODE еще раз в течение 3 секунд, самая правая Десятичная точка загорится, затем введите режим, чтобы отрегулировать значение регистратора данных, выбранное на предыдущем шаге, а также Отрегулируйте или Уменьшите значение двумя кнопками справа для регулировки регистратора данных. Значение, если вы хотите установить D128 на 100, то Настройте на 100 в этом шаге.

4>. Когда кнопка режима нажимается в течение 3 секунд, режим значения регистратора данных D0 снова отображается.

5>. Когда кнопка вверх нажата, M171 включается и кнопка вверх отключается, затем M171 отключен.

6>. Когда нажимается кнопка вниз, M172 включается и кнопка вниз отключается, затем M172 отключен.

7>. При нажатии кнопки RST включается M173.

8>. Когда кнопка RST выпущена, M173 выключен.

3. Применение:

1>. он может быть гибко использован в различных промышленных автоматических случаях управления, таких как металлургия, химическая, пластиковая, текстильная, пищевая, Упаковочная, печать, строительные материалы, деревообработка, центральный кондиционер воздуха, оборудование для защиты окружающей среды и одно оборудование для контроля процесса., промышленные сборочные линии, промышленное оборудование управления для различных станков.

4. Функция:

1>. Когда питание включено, реле 1 отключается после закрытия в течение N секунд; затем реле 2 отключается после закрытия в течение N секунд.

2>. при включении питания реле 1 отключается после закрытия в течение N секунд; затем реле 2 отключается после закрытия в течение N секунд и последовательно циклируется.

3>. При включении питания реле 1 и 2 не работают. При срабатывании сигнала или кнопки реле 1 отключается в течение N секунд, а затем выключается. Затем, после того как реле 2 закрыто в течение N секунд, оно выключено до следующего триггера, и то же действие повторяется.

4>. Программируя сигналы 1,2, любой контроль реле 1 и 2 могут быть выполнены.

5>. Когда сигнал 1 имеет сигнал, реле 1 закрыто и реле 2 открывается; Когда сигнал 2 сигнальный, реле 1 открывается и реле 2 закрыто.

6>. Только датчик NPN сигнала может быть подключен к программированию сигнала датчика для достижения любого контроля реле.

7>. Когда сигнал 1 имеет триггер, Управляйте реле 1; Когда сигнал 2 имеет триггер, Управляйте реле 2.

8>. Включите питание, Управляйте мотором, чтобы повернуть в течение N секунд, затем поверните N секунд и цикл.

9>. Когда сигнал 1 имеет сигнал, мотор контролируется, чтобы вращаться вперед; Когда сигнал 2 имеет сигнал, мотор контролируется для обратного хода.

5. Посылка:

1>. 1 шт. FX1N_10MTR PLC промышленный контроллер
