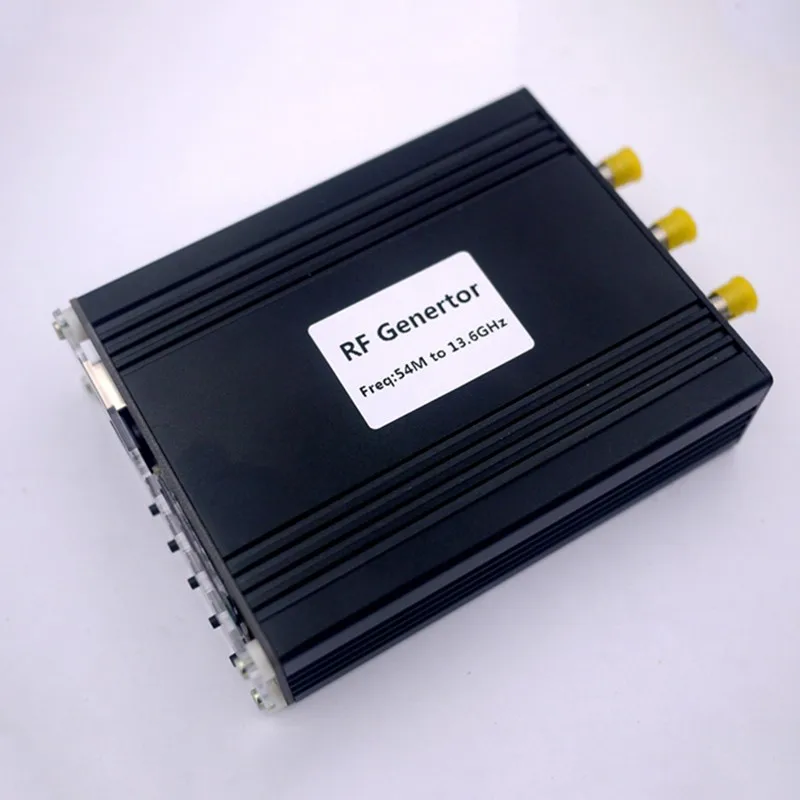

Генератор радиочастотного сигнала RF генератор частоты модуль с oled-дисплеем ADF5355

Описание

Генератор радиочастотного сигнала RF генератор частоты модуль с oled-дисплеем ADF5355

Технические характеристики:
-Рабочая частота: ADF5355V5.0 (54-13,6 ГГц)
-Шаг частоты: 1 кГц
-Стабильность локального осциллятора: 0.1PPM
-Источник питания: 9-12 В
-Размер: 82,8x28,8x108 мм (Ш * В * Г)
-Вес: менее 200 г
-Oled-дисплей, порты управления кнопками и usb-порт (протокол связи предоставлен)

Выход диапазон:
-RFOUTA + и RFOUTA-это дифференциальные выходные порты. Частотный диапазон: 54-6,8 ГГц
-RFOUTB является VCO частотным двойным выходным портом. Частотный диапазон: 6,8-13,6 ГГц

Посылка включает в себя:
-1 x генератор радиочастотного сигнала
-1 х адаптер питания
-Кабель SMA-Q9-1 шт.

Управление Инструкция:
-S1: левый курсор переключения
-S2: значение курсора уменьшает
-S3: Подтвердите (после изменения данных вам нужно нажать кнопку подтверждения)
-S4: увеличение значения курсора
-S5: курсор правого переключения

Каждый раз, когда вам нужно изменить выходную частоту или изменить выходную мощность, вы должны нажать S1 или S5, чтобы перейти в модифицируемое состояние. Когда курсор находится в первой цифре (последняя цифра) колонки, нажмите S1 (S5), чтобы перейти к другой колонне.

Передняя Панель:

Область применения:
-Он может выполнить проверку на месте, обслуживание на промышленных автоматических инструментах, и обеспечить точный источник сигнала для наружного измерения.

Измеренные данные спектра:
1. Частота ниже 6,8 ГГц

Дополнительный протокол разработки и последовательной связи:

Общая структура протокола источника сигнала RF принимает режим командной линии. Скорость передачи данных составляет 115200bps. Команда выдается ПК, машина Обрабатывает и выполняет, а затем результат возвращается на ПК. Команда ограничена строчными буквами a ~ z, цифрами 0 ~ 9. Конечный символ каждой команды является символом новой линии (шестиугольная нотация "0x0a"), и общая длина команды PC составляет 15 символов (включая 0x0a).

Есть 3 типа команд связи для модуля серии DDS: w command, r command и c.

Команда МРИ: Прочитайте номер версии
ПК отправляет "МД + 0x0a", машина возвращается модель машины, и результат возврата: ADF5355 (возвращенный формат данных модели машины ASCII формат символов, нет необходимости осуждать модель, пока она будет отображена, это будет нормально).

Команда Wfc: Установите значение частоты
Формат: wfcxxxxxxxxxxxx + 0x0a, в общей сложности 16 байт; «c»-это значение канала, c = 0: запись канала 1; c = 1: значение частоты канала 2; "xxxxxxxxxxxx"-это значение частоты, указанное 12 цифрами.

Например:
Wf0: запись данных на канал 1.
000123456700 означает, что установленная частота 1234567,00 кГц.
