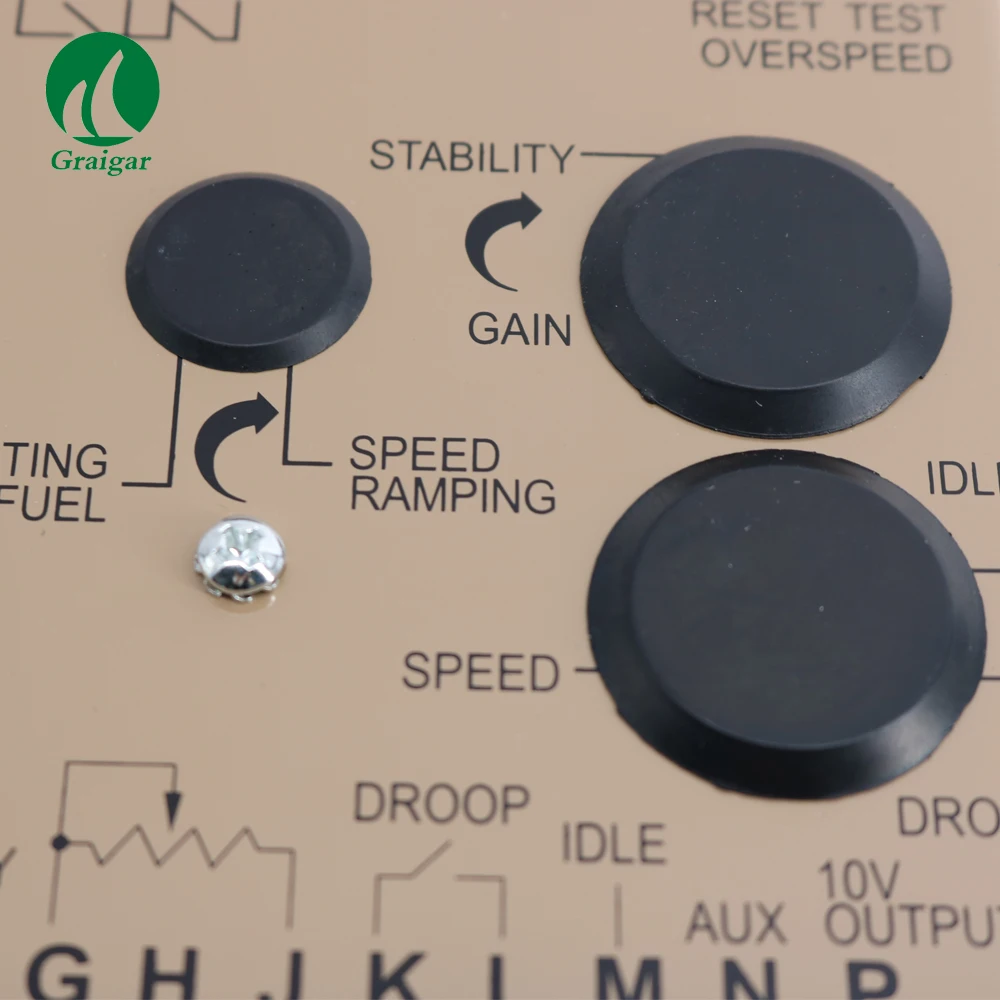

Новый генератор регулятор скорости ESD5550, 12 или 24 аккумулятор VDC системы
Описание:
Регулятор скорости серии PER5550/5570-это все электронное устройство, предназначенное для управления скоростью двигателя с быстрой и точной реакцией переходных изменений нагрузки.
(PER5570E предназначен для серии EFC.)
Изострочная работа/устойчивая стабильность ----- +/-0.25% или лучше
Поставка ----- 12 или 24 аккумулятор VDC системы (защита от переходного и обратного напряжения)
Энергопотребление ----- 50 мА непрерывный плюс acutator ток
Максимальный ток привода при 25 °C (77 °F) ----- 10 ампер непрерывный
Технические данные:
| Вход | Поставка | 12 или 24 аккумулятор VDC системы (переходное и обратное напряжение) |
| Полярности | Отрицательный заземление (изолированный корпус) | |
| Мощность потребления | 50 мА непрерывный плюс привод тока | |
| Диапазон тока привода @ 77 °F (25 °C)-(Индуктивная нагрузка) | Min.2.5 Ампер; Макс. 10 ампер непрерывного действия | |
| Скорость Сенсор сигнала | 0,5-120 вольт RMS | |
| Скорость реле Контакты (Н. О. И Н. С) | 10 ампер | |
| Производительность | Isochronous Управление/Устойчивый Состояние стабильности | ±0. 25% или лучше |
| Скорость диапазон/регулятор | От 1 к до 7,5 к Гц непрерывный | |
| Скорость дрейф с Температура | ± 1% Max | |
| Простое регулировки по часовой стрелке | 60% по установленной скорости | |
| Простое регулировки против часовой стрелки | Менее 1200 Гц. | |
| Длина свисания диапазон | 1-5% регулирования | |
| Длина свисания Adj. Макс. (K-L Перемычками) | 400 Гц. ±75hz. За 1.0A изменения | |
| Длина свисания Adj. Мин. (K-L перемешан) | 15 Гц. ±6hz. За 1.0A изменения | |
| Скорость отделка диапазон | ± 200 Гц | |
| Пульт дистанционного управления с переменной Скорость диапазон | 500-7,5 Гц. Или любой части чувствительности терминала | |
| Терминал чувствительность J | 100 Гц. ± 15 Гц/Вольт @ 5,0 K сопротивление | |
| Терминал чувствительность L | 735 Гц. ± 60 Гц/Вольт @ 65 K сопротивление | |
| Терминал чувствительность N | 148 Гц. ± 10 Гц/Вольт @ 1 Мег. Импеданс | |
| Терминал чувствительность P | 10 VDC питания @ 20 мА Макс | |
| Скорость ведьма диапазон регулировки | 1000-10000 Гц | |
| На окружающую среду | Температура окружающей среды работы Температура диапазон | От-40 до + 180 °F (-40 ° + 85 °C) |
| Относительная влажность | До 95% | |
| Все поверхности | Защита от грибка и коррозии | |
| Надежность | Вибрация | 1G @ 20 до 100 Гц. |
| Тестирование | 100% функционально испытания | |
| Физический | Размеры | См. контур (рис. 1) |
| Weigh1 | 1,8 фунтов (820 г) | |
| Крепления | Любое положение, вертикальная Предпочтительная |
Характеристики
- Бренд
- GRAIGAR
- Индивидуальное изготовление
- Да
- Номер модели
- ESD5550
- Speed Sensor Signal
- 0.5-120 Volts RMS
- Speed switch Relay
- Contacts(N.O.and N.C) 10 Amps
- Speed Range/Governor
- 1K to 7.5K Hz continuous
- Idle Adjust CCW
- Less than 1200 Hz
- Speed witch adjustment range
- 1000-10000HZ
- Ambient Operating Temperature Range
- -40 to +180F(-40+85 C)
- Relative Humidity
- Up to 95%
- Contacts(N.O.and N.C)
- 10 Amps
