Модуль был обработан в нескольких партиях., каждый стабильный тест.

Функция модуля: цифровой видеосигнал в аналоговый сигнал

Модуль Интерфейс VGA

Модуль питания: DC3.3V(По умолчанию)OrDC5V-9V(Нужно добавить чип питания)

Информация о подарке: verilogReference Program, схема, руководство по эксплуатацииОбеспечить соответствие этого модуля modulecameraov7725Код системы сбора изображений, Verilog, AlteraVersion

Модуль usesGM7123Chip, чип andADV7123Chip параметры соответствуют производительности.

Качество Функция:

GM7123 является частотой 330mhz Of3 Channel10 бит высокоскоростной видеодакчип, CompatibleRS-343A/RS-170Standard отклонение выходного сигнала, диапазон выходного тока is2mA ~ 26mA. входной уровень compatibilityTTL, внутренний benchmark1.23V, одиночный источник питания 3,3 V источник питания, AdoptLQFP48 посылка 。 GM7123 привнесите ваш own3 разделитель 10 бит входной порт данных, видео контроль signalSYNC и пустой контроль синхронизации и заглушки соответственно. adoptCMOS производственный процесс 。 функция и pin compatibleADV7123 。

А) Коэффициент конверсии 330 MSPS

Б) 3 One10 BitDAC

C) входной уровень совместимости TTL

D) выходной ток DAC дальность 2 мА ~ 26 мА

E) источник эталонного напряжения со встроенным зазором

F) LQFP48 посылка

Применение точек

1. VGA_VS, VGA _ HSMeet различные стандартные стандарты sVGATiming. стандартное VGATiming, за исключением сегментов данных, есть также скрытые сегменты и синхронные сегменты, таким образом, эти два сигнала должны быть настроены на полное соответствие стандарту VGATiming. В противном случае дисплей не будет распознавать и отображать правильно.

2. CLOCKSignal должен запросить частоту обновления meet60HzRefresh. например, для 800*600 @ 60 HzResolution, CLOCKThe сигнал должен быть be40 mhzleft и Right, допускает очень небольшие отклонения, such39.2 mhzis приемлемо, но, не может быть слишком плохим, например, дайте сигнал a30MHzClock, дисплей не будет распознавать и отображать.

3. Интерфейс VGAThe не поддерживает другие нестандартные сроки, Such30Frame, 20Frame, etcLCDRefresh скорость, которая может быть поддерживается. partMCUTo выводит изображения с более высоким разрешением, более низкой скоростью обновления, некоторые даже как low5Frame, этот интерфейс wayRGB LCDCan поддерживает спереди, но этот интерфейс isVGA, невозможно отображать.

4. BLKSignal должен быть подключен, для некоторых beltslcdпроцессор привода orMCU, подключите сигнал к processorLCDDriveDEOn pin.

5. Если это действительно невозможно для производства сигнала, может beBLKSignal непосредственно подключен к высокому уровню, и inBlankPeriod, Управляйте rgbданные на линии данных all0.

6. Если на дисплее отображается какой-то цветочный экран, то типичное явление находится в положении, где цвет изображения сильно меняется., аномальный цвет, это часто из-за привода (MCUOrFPGA) длина линии маршрутизации и линии данных сильно отличаются., может beCLOCKSignal reverse (принять Назад), или отрегулировать линию данных относительно задержки синхронизации constraintCLOCKSignal для достижения 。

GM7123 VGAThe выходной модуль только осуществляет функцию цифрового сигнала в аналоговый., не может завершить преобразование любого протокола связи самостоятельно, не может произвести любой сигнал синхронизации, вы можете использовать его без какой-либо конфигурации. поэтому при его использовании необходимо только следовать этикетке. логика привода дизайн VGATiming 。 о дизайне, пожалуйста, обратитесьСлои по СлоиСвязанные статьи 。

RGB565Connection

Используйте RGB565Interface timing, используйте onlyR [7 .. 3], G [7 .. 2], B [7 .. 3] разъем rgb565data, willR [2 .. 0], G [1 .. 0], B [2 .. 0] коннектgnd (когда требования очень низкие, висят нормально, не влияет на функцию, но не рекомендуется) Подключение следующим образом.

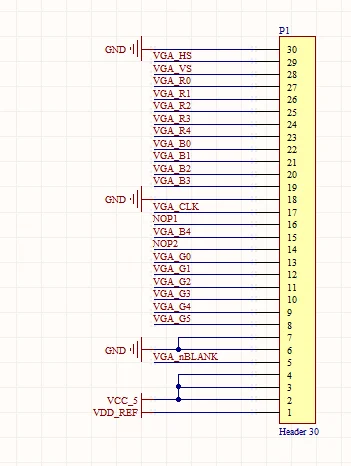

Модуль расширения, штыревая Панель Интерфейс последовательности:

В этом модуле используетсяStandardFPC30-0.5mmИнтерфейс(Следующий соединение), Где слеваВ соответствии сParty1Feet

Модуль схематичный рисунок:

Модуль выбор gm7123three ChipsDACThe высота канала 8 бит как порт ввода данных, низкий 2 бит оставление 。 таким образом, по умолчанию поддерживает формат trgb888, что цвет is24 позиции, это качество изображения было полностью достигается. этот модуль приводит к userVGA_HS, VGA _ VS, CLOCK, BLK (пустой), R7 ~ R0, G7 ~ G0, B7 ~ B0, 3. 3V 、 GNDSignal 。 для пользователей, просто подключите эти сигналы правильно и дайте correctVGA стандартный сигнал.

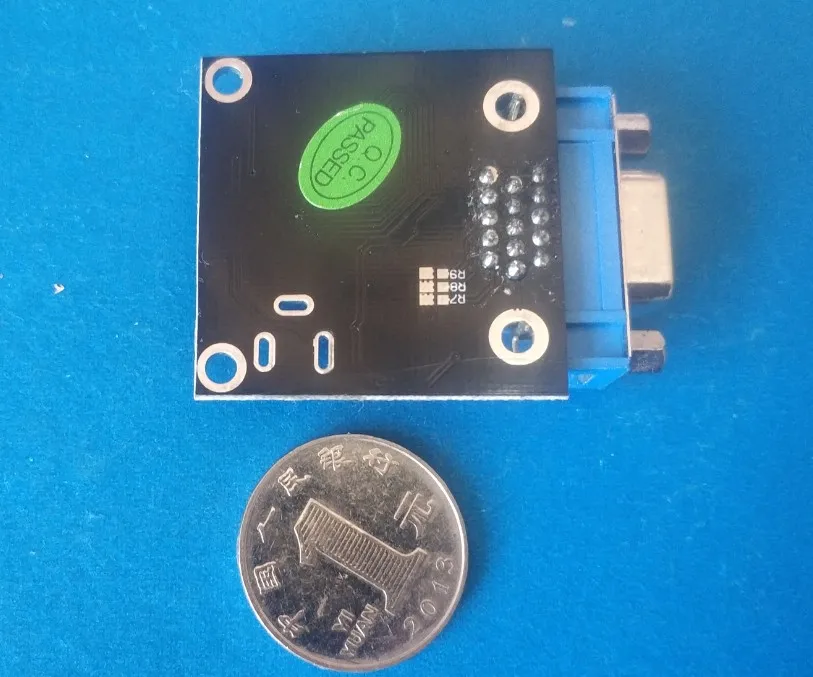

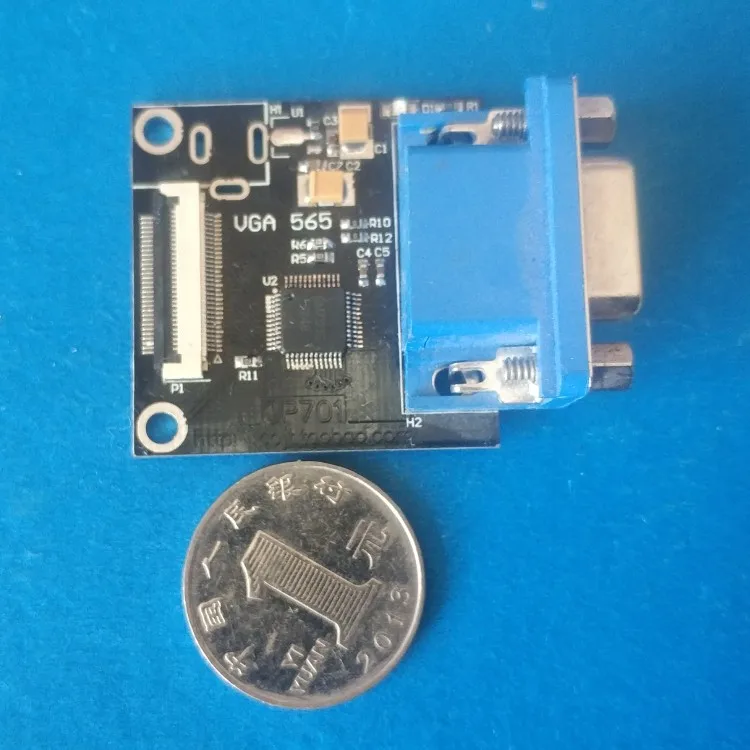

Модуль детали:

Модуль эффект использования:

Этот модуль сотрудничаетДрова электроникиFPGADevelopment Board может достичь высокого качества вывода изображения.:
