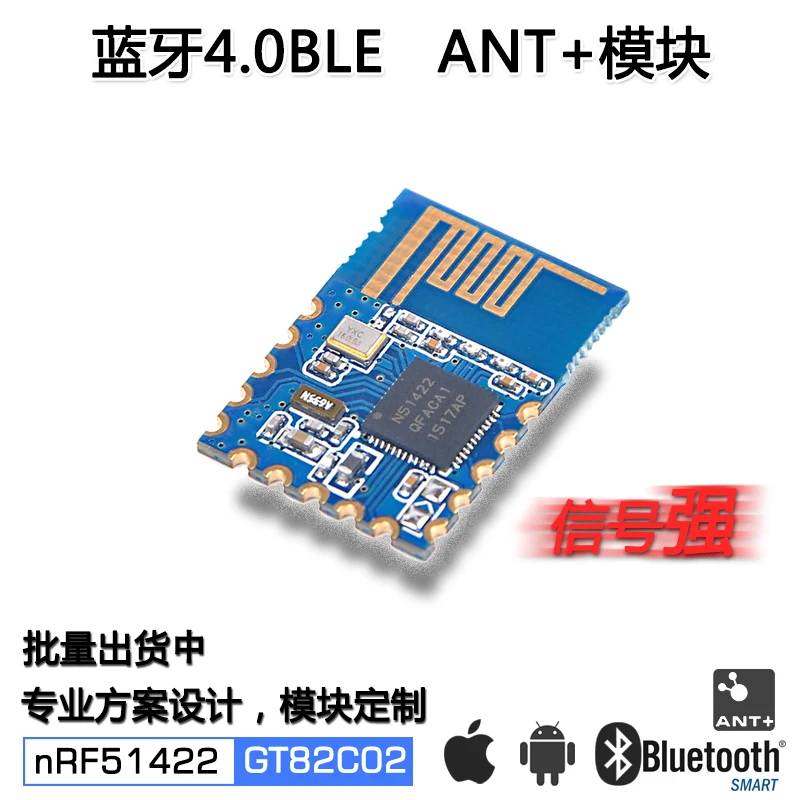

GT82C02 небольшой объем NRF51422 Bluetooth 4.0ANT+ модуль

Скандинавские полупроводниковые nRF51422-это мультипротокол одного чипа, который широко используется в периферийных ПК, Интернет-ТВ дистанционного управления, Спорт/фитнес/Здоровье сенсоров, игрушек и автоматизации приложений.

Обзор результатов

1) Cortex-M0 core, с переключением между дальним и инструкции 32-битный мультипликации, трехступенчатая трубопровода, мы всегда укладываемся в чип 256KB флэш-памяти, 32KB Оперативная память, NVM (EEPROM, как), 32 GPIO.

2) мультипротокол 2,4 ГГц RF трансивер. Поддержка BLE, ANT, Gazell и пользовательских протоколов. Установив регистраторы, она может быть полностью совместима с имеющимися в нордике nRF24L сериями IC в воздухе.

3) Чувствительность составляет-92,5 дБ RX в режиме Bluetooth с низкой мощностью.

4) Программируемая Выходная мощность программного обеспечения, минимальная-20 дБм-, максимальная + 4 дБм выходная мощность.

5) когда LDO-1.8V режим питания и выход + Мощность 4dBm, рабочий ток составляет всего 16 мА (MCU + Радио). Когда DC-DC3V режим и выход + Мощность 4dBm, рабочий ток только 10.5mA. Это самый низкий в отрасли, очень подходящий для 3 в кнопки питания батареи. См. сравнение ниже.

6) Спящий режим 2uA ток.

7) он соответствует стандарту Bluetooth низкой мощности (Bluetooth 4,0).

8) сила поля RSSI.

9) Максимальная скорость передачи данных составляет 2 Мбит/с.

10) четырёхъядерный 64-разрядный процессор бит ID устройства. BLE используется для идентификации.

11) 32-битный ARM Cortex-M0 процессор с мощной функцией и низкое энергопотребление имеет время запуска 2 mu s. По сравнению с 8/16 битным процессором, он значительно уменьшает время активности и улучшает плотность кода.

12) детальное управление питанием. Индивидуальные системы могут переключаться самостоятельно и управлять часами автономно, основываясь на уровне активности.

13) Программируемая система периферийного соединения (PPI). Через механизм задачи события, взаимодействие периферийных устройств, таких как радиочастотный трансивер, таймер, ADC, I/O не требует участия процессора, что значительно повышает эффективность системы и экономит энергию.

14) эффективный интерфейс приемопередатчика EasyDMA RF имеет гибкую карту ram FIFO.

15) Отображение GPIO с высокой гибкостью. Большинство цифровых пользователей IO может булавка на заказ. Он упрощает дизайн PCB и помогает уменьшить количество слоев проводки.

16) настроить MPU для защиты пользовательских программ и предварительно скомпилированных стеков протокола, таких как Bluetooth низкая мощность и газелл время работы. Архитектура программного обеспечения серии NRF51 имеет уникальное и мощное разделение между стеком протокола и пользовательским приложением, которое обеспечивает максимальную гибкость, простоту и безопасность кода для разработчиков приложений.

17) Стек 100% асинхронный и управляемый события, и предоставляет интерфейс программы приложения (API) вызова программы безопасности резьбы (SVC) к слою приложения, что удобно для пользователей, чтобы понять и применять.

18) Простая модель программирования, никаких специальных приложений или планировщик/RTOS зависимости, C языковая основа может быть разработана быстро.

19) протокол стека и код приложения не имеют зависимости времени связи и могут быть скомпилированы и обновлены независимо; стек работает защищенным, чтобы обеспечить совместимость и уменьшить риск ошибок приложений, влияющих на стек.

20) Серия nRF51 IC является кодом и контактным совместимым, что позволяет повторно использовать один базовый код в различных проектов. Преимущество контактной совместимости заключается не только в том, что дизайн оборудования может быть повторно использован для различных проектов в разработке, прототипировании и производственных процессов, но и в том, что его можно легко переносить на другой IC одной и той же семьи.

21) оригинальные идеи задачи и события, периферийные устройства операционной микросхемы очень удобны и лаконичны, вам нужно только настроить довольно небольшое количество регистраторов, вы можете легко использовать различные периферийные устройства.

На чипе ресурсы

1) флэш-память 256 Кб и 32 Кб оперативной памяти.

2) Отображение времени в цифровом и смешанных сигналов, в том числе на чипе датчик температуры, RNG (генератор случайных чисел), 10-АЦП и ортогональная декодер.

3) 32 GPIOs, любой pin имеет функцию прерывания триггера, 16 PPI каналов.

4) 128 бит AES ECB/CCM/AAR coprocessor.

5) три 32-битный синхронизации/счетчик, два 24-битный РТК, два TWIs до 400 кбит/с, два SPI до 8 Мбит/с и один UART до 1 Мбит/с.

6) On-chip LDO, dc-dc, источник питания широкого диапазона 1,8-3,6 В.

7) On-chip +/-250 ppm 32 kHZ RC осциллятор может сэкономить стоимость и площадь платы в Bluetooth с низким энергопотреблением приложений без внешних кристаллов 32 kHz, и 32 кГц источник часов можно получить из 16 МГц частотного деления.

8) 6x6 мм 48-стопы QFN, WCSP посылка, обеспечивая до 32 GPIO.
