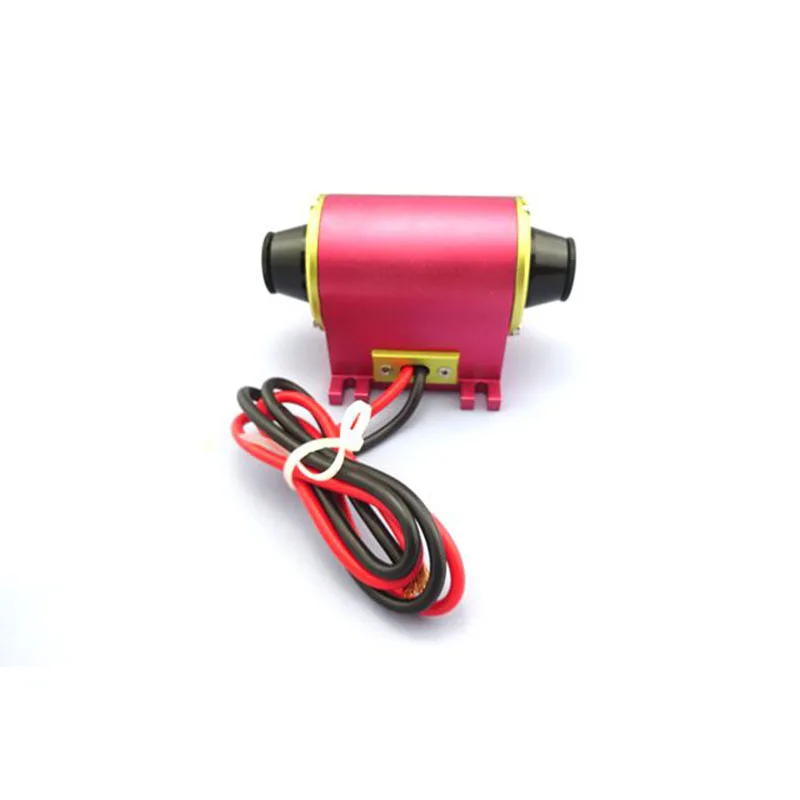

GTPC-50D YAG Лазерный диодный накачанный Модуль 50 Вт для лазерной маркировочной машины

GTPC-50D

SN: XXXX

1. Технические параметры

Выходная мощность CW: 50 Вт

Пороговый ток: ~ 6А

Рабочий ток: ~ 18A

Вперед Напряжение: ≤18V

Центр Длина волны лазера: 1064nm

Длина стержня YAG: 65 мм

Диаметр стержня YAG: 3 мм

YAG терминал: плоский/AR на 1064 нм/YAG легированный 1%

Поток охлаждающей воды:4-5L/мин

Мощность охлаждения:> 100 Вт

Оптимальной температуры:20 °C

Диапазон температур (хранение):-20 °C ~ 70 °C

2. Стандартные кривые производительности

Секция 1 безопасность пользователя

Секция 2 первичный осмотр

Раздел 3 Описание продукта

Раздел 4 Параметры

Раздел 5 Установка и С использованием метода

Раздел 6 и устраниение неисправностей

Секция 1

Безопасность пользователя

Оптические лазерные модули GT-инфракрасные лазерные источники. Излучаемая энергия невидима для человеческого глаза. Эти продукты излучают излучение в 1064 нм. Пожалуйста, обратите внимание на отметку на этом изделии, не смотрите непосредственно на окно лазерного выхода (поперечное сечение выходного луча).

Пожалуйста, не подвергайте выходной лазерный луч плоскому зеркалу или другим отражающим поверхностям, отраженный луч может сделать людей поврежденными или поврежденными другими предметами.

Пользователь должен носить лазерные очки.

Если этот продукт используется в лаборатории, в этой лаборатории должны быть лазерные предупреждающие знаки.

Если пользователь хочет проверить качество лазерного пятна, пожалуйста, используйте преобразователь волн или проверьте ослабленное лазерное пятно с CCD.

Секция 2

Первичный осмотр

При получении внимательно осмотрите транспортировочный контейнер на предмет повреждения. Перевозчики не будут принимать претензии о повреждении, если не будут сохранены все транспортные материалы.

Перед подключением лазерного драйвера к GTPC-50S прочтите это руководство.

Раздел 3

Описание продукта:

Лазерный модуль является идеальным строительным блоком в разработке или производстве средних мощных стержневых лазерных систем, преобразования существующих ламповых лазерных конструкций в диодные насосные, или Дооснащение существующих аппаратных средств дуговой лампы для обеспечения более стабильной и надежной работы.

Он включает в себя Nd: YAG лазерный стержень, который эффективно накачан радиальным массивом длительных лазерных диодных стержней, и обеспечивает превосходную однородность усиления и производительность линзы. Идеально подходит для многомодовых применений, таких как лазерная маркировка, и может также обеспечить высокое качество луча для более точной микро-обработки и научно-прикладного применения.

Лазерный модуль управляется электроникой низкого напряжения. Охлаждение лазера осуществляется с помощью простого рециркуляционного охладителя воды, работающего на фильтрованной воде, что устраняет необходимость в деионизированных системах воды.

Раздел 4

Параметры

1. Технические параметры (рабочая температура охладителя: оптимальная температура (см. Таблицу параметров)

Выходная мощность CW: 50 Вт

Пороговый ток: 6A

Рабочий ток: 18A

Вперед Напряжение: ≤18V

Центр Длина волны лазера: 1064nm

Длина стержня YAG: 65 мм

Диаметр стержня YAG: 3 мм

YAG терминал: плоский/AR на 1064 нм/YAG легированный 1%

Вес: ≤1. 5 кг

Рекомендуемый чехол температура охладителя: 19-23 °C

Диапазон температур (хранение):-20 °C ~ 70 °C

2. Стандартные кривые производительности

Примечание: условия тестирования

1. Длина полости 170 мм;

2. Передача выходного зеркала составляет 20%.

3. Температура охлаждающей воды определяется оптимизированным результатом, каждый модуль имеет рекомендуемую оптимальную температуру.

3. Механические Размеры

Раздел 5

Установка и С использованием метода

1. Воздуха обстоятельства

Если пыль или примеси прилипают к оптическому компоненту на области, высокая плотность лазерной энергии может повредить эту область, например, кристаллические концы. Для предотвращения попадания пыли на концы стержня кристалла YAG или попадания в полость необходимо очистить воздух или запечатать лазерную систему.

2. Система водяного охлаждения

Требуется чистая вода. Фильтрацию следует добавить в систему водяного охлаждения. Регулярно проверяйте качество воды, меняйте воду или фильтруйте воду сразу же после обнаружения примесей.

Мы требуем, чтобы поток охлаждающей воды был 4-6 л/мин. Слишком высокий поток воды может привести к нестабилизации лазерного пятна из-за его воздействия на кристалл. Слишком низкий поток воды может привести к ускоренному старению LD массивов или укороченному сроку службы DPL из-за недостаточного охлаждения.

N у каждого DPL Оптимальная рабочая температура охлаждающей воды, пожалуйста, установите температуру охладителя в течение+2 °C оптимальной температуры, и точность контроля температуры воды должна быть в пределах+1 °C.

3. Питание

Если вы используете блок питания, оборудованный нашей компанией, пожалуйста, не подключайте и не отключайте DPL, когда блок питания находится в состоянии запуска; если вы хотите использовать блок питания, сделанный другой компанией или вами, пожалуйста, свяжитесь с нашей компанией, чтобы подтвердить возможность использования.

4. после открытия защитных крышек на двух выходных окнах DPL, проверьте, есть ли дефекты на двух концах стержня YAG, операция не может быть продолжена, если два конца стержня YAG не будут чистыми.

5. Закрепите модуль DPL на самолете и соберите резонансную полость, разработанную пользователем.

6. Подсоедините водопроводные трубы охладителя к водопроводу/входу модуля DPL. (Выход воды и вход воды могут быть заменены.)

7. Подключите блок питания к модулю DPL (разъемы: Красный: +/черный:-).

8. Отрегулируйте резонансную полость в опционном режиме пользователя.

9. включите блок питания холодильника (проверьте, нет ли воды или нет соответствующей воды в холодильнике), поток воды должен быть выше 4л/мин; установите температуру воды на желаемое значение. (Каждый модуль DPL имеет рекомендованную температуру воды.)

10. проверьте выход воды/вход модуля DPL, чтобы убедиться, что Охлаждающая вода может течь плавно и без утечки воды, затем быстро Включите блок питания и отрегулируйте рабочий ток до не менее 5А, Потому что высокая влажность или большая разница температуры внутри модуля и снаружи модуля может привести к росе на внутренних компонентах, даже сделать их из строя.

11. Увеличьте ток, но не выше 20А. Обычно рабочий ток составляет около 18А, когда выходная мощность составляет 50 Вт. Температура воды должна быть установлена на 19-23 °C.

12. Когда закончите использование этого продукта, быстро перестаньте запускать охладитель, чтобы предотвратить вытеснение внутренних компонентов. Уменьшите ток до нуля или нажмите на выключатель питания лазерного источника питания, чтобы быстро уменьшить напряжение охладителя до нуля, тогда может быть продолжена другая операция.

13. Держите воду в холодильнике чистой. Для предотвращения старения или удушья водопроводных труб следует менять воду каждые 1-2 месяца. Чтобы предотвратить примеси от удушья труб, следует заклеить вход/выход воды на этом изделии, когда он не используется.

Раздел 6

Выявление и устраниение неисправностей

1. Выходная мощность ниже номинальной мощности

N Установите выходную мощность DPL на желаемое значение, когда температура воды равна оптимальной температуре (каждый модуль имеет оптимальную температуру-выходную мощность). Отрегулируйте выходную длину волны диодных массивов на 0,2-нм/°C.

N проверьте, очищены ли два конца стержня YAG и поверхности резонансной полости, очистите дефекты или замените стержень YAG, улучшите рабочие условия.

N стандартная производительность измеряется с 170 мм длины полости и 20% выходной передачи, выходная мощность может быть изменена во время длины полости или передачи на выходе.

2. Ненормальное рабочее напряжение

N увеличение рабочего напряжения, вероятно, потому что сопротивление линии питания слишком большое, пожалуйста, замените его на толстый провод.

Н снижение рабочего напряжения, возможно, потому, что LD Бар был поломан, пожалуйста, свяжитесь с производителем как можно скорее.
