Описание

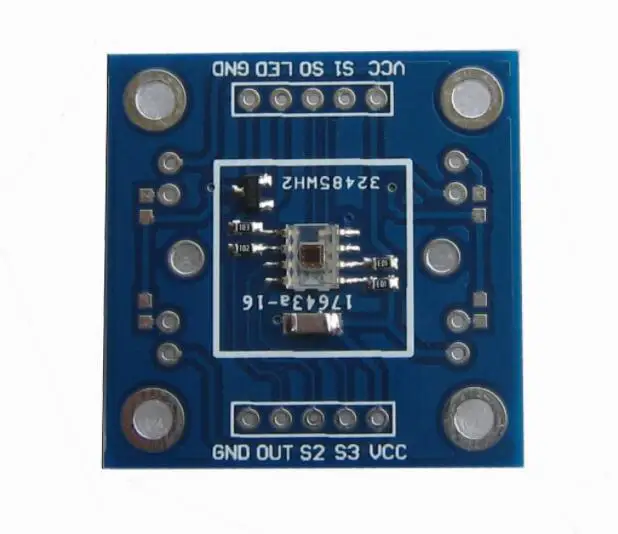

Применение оригинальный чип TCS3200
TCS3200 является обновленной версией TCS230 с лучшими результаты
Питание 3-5 В
Анти-светильник помех
Белый светодиодный, может контролировать светильник, выключен.
Может обнаруживать цвет не освещающих объектов
Лучшее расстояние обнаружения-1 см
Предоставляем 51 одночиповую тестовую программа, Внутренняя схема!
(1) принцип цветопередачи
Цвет предмета, как правило, на самом деле состоит в том, что поверхность объекта поглощает часть цветного компонента белого светильник (Дневной светильник), который облучен на него, а другая часть отраженного цвета отражает реакцию цветного светильник в человеческом глазу. Белый состоит из видимого светильник различных частот, то есть белый светильник содержит цветной светильник различных цветов (например, Красный R, желтый Y, зеленый G, синий V, синий B, фиолетовый P). В соответствии с теорией трех основных цветов немецкого физика хелингольца, различные цвета представляют собой смесь трех основных цветов (красный, зеленый, синий) в разных пропорциях.
(2) принцип распознавания цвета TCS230
Согласно принципу трех основных цветов, если значения трех основных цветов, образующих соответствующие цвета, известные, цвет объекта, который должен быть протестирован, может быть известный. Для TCS230, когда выбран цветной фильтр, он позволяет передавать только определенный основной цвет, предотвращая переход других основных цветов. Например, когда выбран красный фильтр, через аварийный светильник может пройти только красный, и синий и зеленый заблокированы, так что интенсивность Красный светильник может быть получена. Точно так же, выбирая другие фильтры, синий светильник и интенсивность зеленый светильник. При этих трех значениях может быть изучен цвет светильник, проецируемый на датчик tcs230.
(3) принцип баланса белого и распознавания цвета
Баланс белого показывает системе, что такое белый. По идее, белый-это смесь одинаковых количеств красного, зеленого и синего; на самом деле три основных цвета белого не точно равны, а для датчика TCS230 светильник, это для этих трех основных целей. Rgb-выходы цвета CS230 не равны, поэтому перед тестированием необходимо произвести настройку баланса белого, чтобы TCS 230 был равен 3 основным цветам в обнаруженном "белом". Регулировка баланса белого сделана для подготовки к последнему распознаванию цвета. В устройстве конкретные шаги и методы регулировки баланса белого следующие: над датчиком помещается пустая пробирка, и над тестовой трубкой помещается белый светильник, чтобы падающий светильник прошел через тестовую трубу к TCS 230; метод стробинга красного цвета, Зеленый и синий фильтры в свою очередь, соответственно, для измерения значений красного, зеленого и синего, а затем для расчета трех необходимых параметров регулировки.
Когда цвет распознается TCS 230, R, G и B измеренного цвета корректируются с помощью этих трех параметров. Есть два способа рассчитать параметры регулировки: 1 стробоскоп фильтров трех цветов в свою очередь, а затем подсчитывать выходные импульсы TCS230 в свою очередь. При подсчете до 255, подсчет останавливается, и время, необходимое для каждого канала, рассчитывается отдельно. Это время соответствует времени, используемому каждым фильтром TCS230 во время фактического теста. Количество импульсов, измеренных за это время, соответствует значению R, G и B. 2 Установите таймер на фиксированное время (например, 10 MS), затем стробоскоп фильтра трех цветов, рассчитать количество выходных импульсов TCS230 в течение этого времени, и рассчитать весовой коэффициент. Эти весовые факторы могут быть использованы для расчета количества импульсов. Он становится 255. В фактическом тесте, то же время используется для подсчета, и Измеренное количество пульса помножается на полученный весовой коэффициент, а затем соответствующие значения R, G, и B получаются.
В программном потоке: Инициализация системы отвечает за настройку рабочего режима таймера/счетчика 89C51, выбор коэффициента выходной шкалы TCS230, включение настройки выходного штифта и параметров связи. После завершения инициализации проверьте, требуется ли корректировка баланса белого. Если это так, отрегулируйте подсчет баланса белого; в противном случае перейдите к следующему шагу и проверьте, требуется ли распознавание цвета. Если распознавание цвета не требуется, верните; если требуется распознавание цвета, подпрограмма распознавания цвета вызывается до завершения распознавания цвета.
Характеристики
- Применение
- Температурный датчик
- Индивидуальное изготовление
- Да
- Тип
- Вибрационный датчик
- Основы
- Ультразвуковой датчик
- Выход
- Коммутирующий датчик
- Номер модели
- new
- Материал
- Полимер
