| Профиль продукта |
1,1 резюме

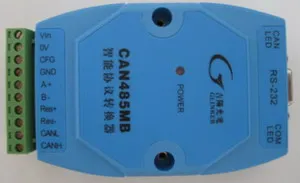

GY8503 CAN485MB CANBus конвертер протоколов используется forCAN-bus Fieldbus andRS485Intelligent конвертер протоколов для обмена данными между автобусами.
CAN485MB CANBus конвертер протоколов может quicklyRS-485 коммуникационное оборудование подключенное toCAN-bus полевой автобус. карта преобразования протокола интегрирует with1individualRS-485 passageway, 1 индивидуальная-автобусная Проходная дорога, могут быть легко встраиваемые в пользователей-485 узлов, в которых интерфейсы связываются, сделать оборудование доступно без изменения оригинальной конструкции оборудования-автобусного интерфейса связи, RealizationRS-485 оборудования и оборудования-автобусного соединения между сетями, связь данных.
Конвертеры CAN485MB обеспечивают достаточную гибкость для использования rs, используйте rs может установить его в соответствии с их фактическими потребностями. параметры интерфейса CANBus и RS485 параметры связи настраиваются по для ПК, что позволяет использовать rs для быстрого доступа к высоким коэффициенциан-автобусным коммуникационным приложениям.
Интеллектуальный конвертер протоколов CAN485MB обеспечивает два режима преобразования данных: «прозрачное преобразование», «Zona pellucidaidentity преобразование». "прозрачное преобразование" полное преобразование для последовательного потока данных, "Zona pellucidaIDIdentity преобразования" последовательное преобразование данных для пользовательского протокола, пользователи могут выбрать подходящий режим преобразования данных в соответствии с характеристиками практичного применения.
Технология установки патч для конверсионной карты, цепи CANBus являются автономными ddcpower модулем, фотоэлектрическая изоляция, полностью электрическая изоляция от цепи управления, sendCAN485MB конвертер имеет сильную способность анти-помех, это значительно повышает надежность системы в суровых условиях.
CAN485MBIntelligent protocol конвертеры подходят не только для основных продуктов applictionscanbus, они также удовлетворяют высоким стандартам, таким как asDeviceNet, CANopen и т. Д.
1,2 производительность и технические индикаторы
● IntelligenceCANcard, встроенный микропроцессор;
● Функционально совместимый GuangzhouZLG-CAN485MBProtocol конвертер
● Realization CANBus andRS-485 двусторонняя связь данных, отправка и получение CANBus;
● Поддержка CAN2.0A andCAN2.0B, поддержка стандартного кадра и режима расширения;
● Скорость передачи данных CANBus может быть установлена: 5k-1000kbps;
● 2 Линейные различия между интерфейсом связи schemeRS485, скорость передачи данных at2400 ~ 115200bps сетевая между;
● Обеспечить два режима преобразования данных: прозрачное преобразование, Zona pellucidaIDIdentity преобразование;
● Интерфейс CANBus andrs485все интерфейсы являются оптоэлектронной изоляцией, изоляция постоянного тока-DCPower;
● Максимальный поток кадров: 400 кадров/сек (*);
● Рабочий Источник питания: + 7 V ~ 24 V DC; он может быть предоставлен по запросу. 5vinterface.
● Рабочая температура:-40 ℃ ~ + 85 ℃;
● Опорные условия монтажа на din-рейке;
● Размер изделия: 100 мм * 70 мм * 25 мм (не подсчитывает высоту направляющей монтажной рамы).
Будьте внимательны: CAN485MB максимальный поток кадра IPC измеряется при максимальной скорости последовательного aud.
1,3 Типичные области применения
● Использование между оборудованием и оборудованием
● Cannetworkбыл SubstitutionRS485network
● Расширенный стандарт s485длина сетевой связи;
● Удаленная связь на угольной шахте
● Оборудование PLC сетевое оборудование
● ExistingRS-485 устройство подключения can-bus сети
● Расширенная standardsRS-485 Длина сетевого общения
● Преобразование сетевого подключения ПЛК-устройства canbus
● Мост между автобусом и серийным автобусом
● Мониторинг данных в сети промышленного объекта
● Возможность дистанционного общения для обучения
● Система контроля промышленной автоматизации
● Медленный анализ данных speedCAN для сбора данных в сети
● Интеллигентая (ый) здания Управление
● Система передачи данных и т. Д. Система приложения CANBus
1,4 список продаж продукции
1) GY8503 CAN485MBCANBus конвертер протоколов 。
2) Компактный disc1Zhang 。 (CAN485MBEquipment конфигурации SoftwareCANConfig, инструкция по эксплуатации, с can-bus соответствующую информацию и т. д.); |
| 1,5 CanConfigThe конфигурация интерфейса инструмента является следующим: |
 |
|
