HackRF One(1 МГц-6 ГГц) с открытым исходным кодом программное обеспечение радио платформа SDR макетная плата

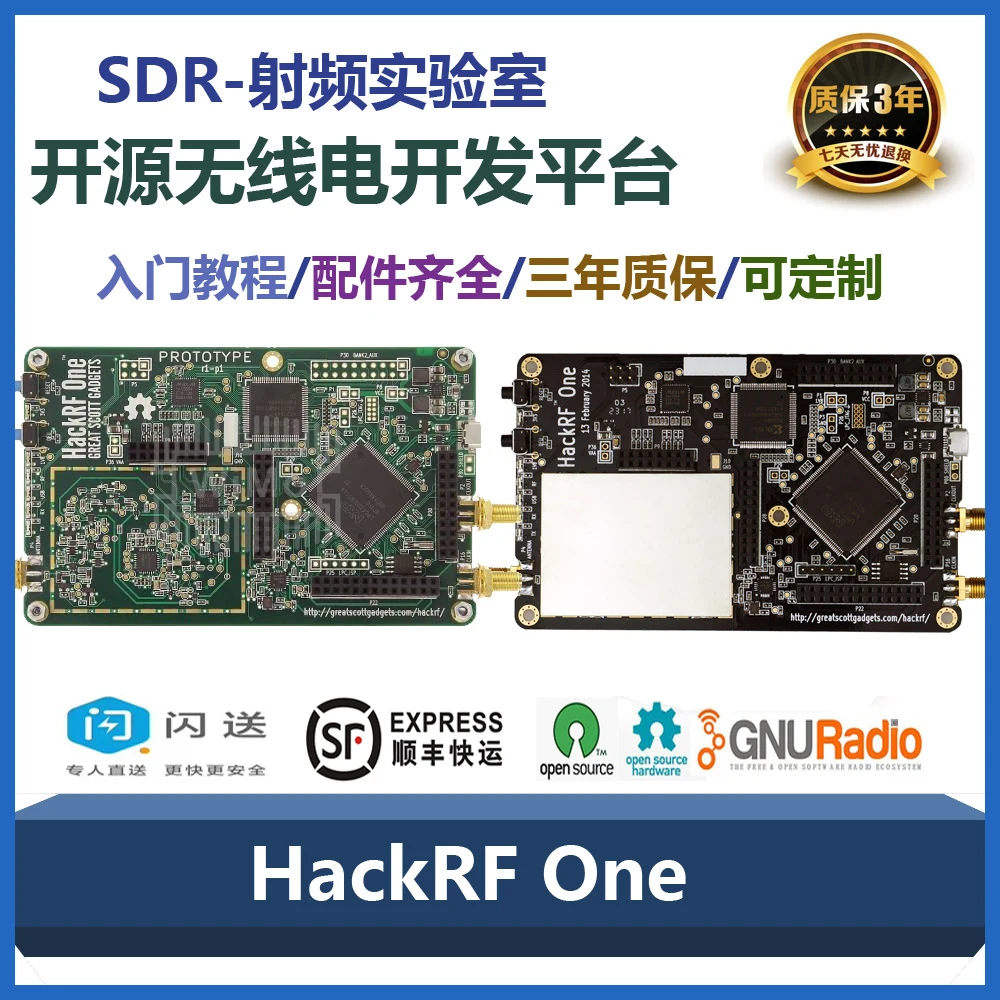

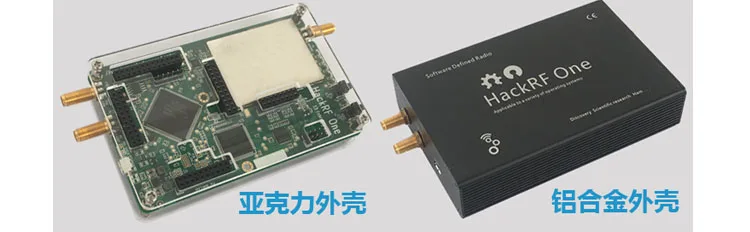

Тип 1: Выберите материнскую плату + внешние часы + антенна * 3 + корпус из алюминиевого сплава

Тип 2: выбранная материнская плата + внешние часы + антенна * 3 + акриловая оболочка

Type3: Выберите материнская плата

Type4 основная информация Номер модели: материнская плата

Тип 5: Голая плата без щита и слота расширения

Https://github.com/mossmann/hackrf/wiki/HackRF-One

Http://greatscottgadgets.com/hackrf/

HackRF:

Http://v.youku.com/v_show/id_XMTYwNTE5MjQ1Mg==.html?F = 27430456 и от = y1.7-3

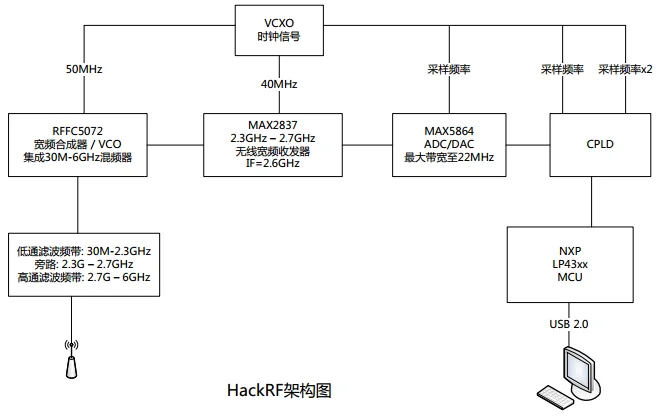

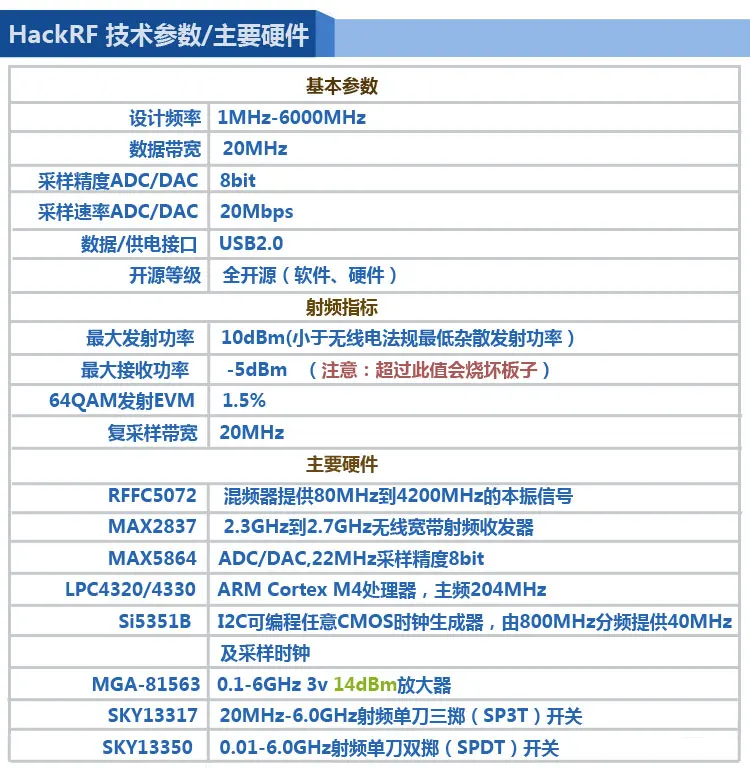

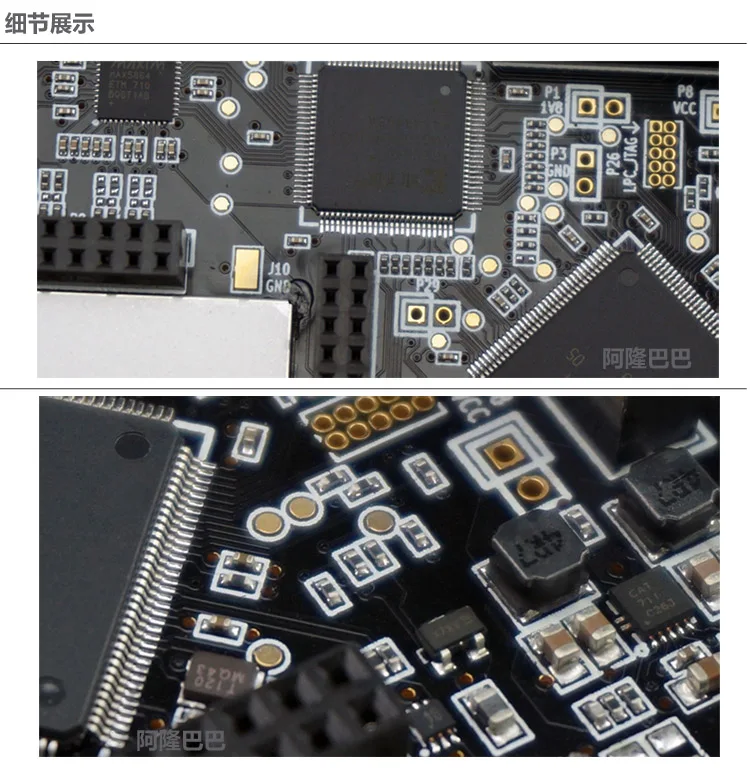

Оборудование HackRF One в основном состоит из следующих частей:

RFFC5072: микшер обеспечивает локальные осцилляторы от 80 МГц до 4200 МГц

Max2837: 2,3 ГГц до 2,7 ГГц беспроводной широкополосный радиочастотный трансивер

MAX5864: АЦП/ЦАП, частота дискретизации 22 МГц 8 бит

Lpc4320/4330: процессор ARM architecture M4, основная частота 204 МГц

Si5351B: igc программируемый произвольный КМОП тактовый генератор, 40 МГц 50 МГц и частота выборки, обеспечиваемая частотным разделением 800 МГц

Mga-81563: 0,1-6 ГГц 3 В, 14 дБм усилитель

SKY13317: 20 МГц-6,0 ГГц rf однополюсный тройной переключатель (SP3T)

SKY13350: 0,01-6,0 GHz rf переключатель SPDT

В качестве примера берем процесс приема, поток сигнала после входа в антенну выглядит следующим образом:

ВЧ-переключатель определяет, нужно ли усиливать через усилитель 14 дБ

Сигнал фильтруется фильтром высоких или низких частот

Сигнал RFFC5072 чип смешивания до 2,6 ГГц фиксированной средней частоты

Последняя прошивка поддерживает переменные параметры промежуточной частоты

Промежуточный частотный диапазон 2,150 ГГц -- 2,750 ГГц

Сигнал в микросхему MAX2837, смешивающий к основной полосе, выходной дифференциальный сигнал IQ

Между тем, чип MAX2837 может ограничивать пропускную способность сигнала

Чип MAX5864 оцифровывает сигнал baseband и отправляет его в CPLD и TODO FIXME

CPLD

Процессор lpc4320/4330 отправляет отобранные данные на компьютер через USB

RFFC5072 и MAX2837 защищены щитом, чтобы предотвратить помехи от внешнего мира и других чипов на плате, а также попробовать антистатический проникающий электричество в некоторые чипы

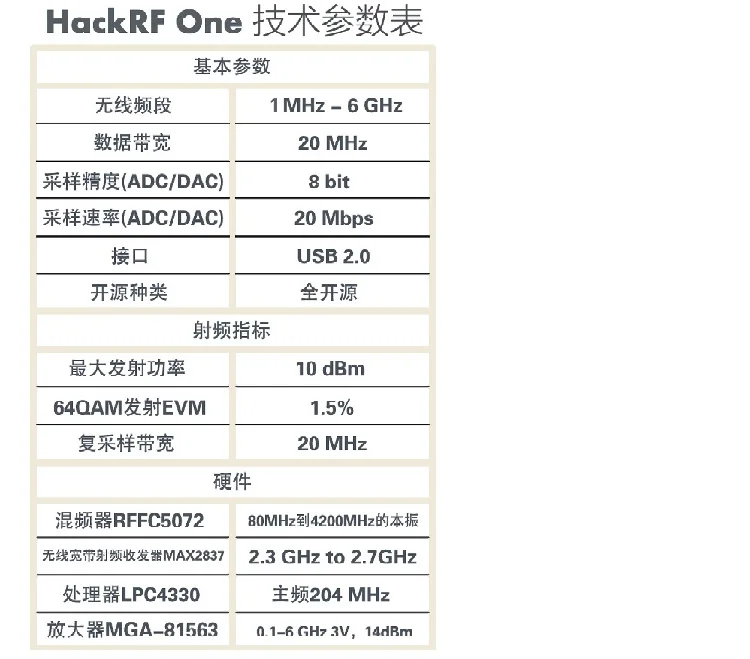

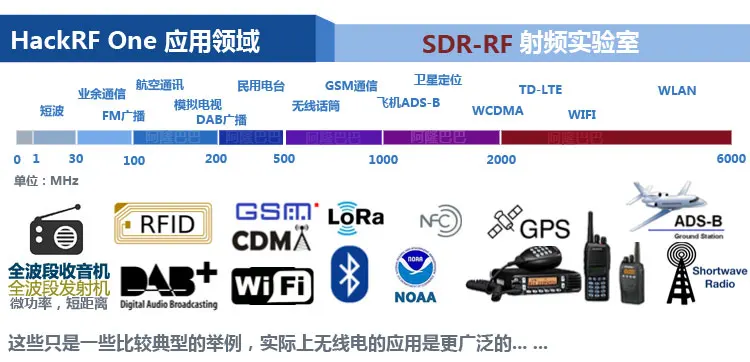

1 МГц до 6 ГГц Рабочая частота

Полудуплекс трансивер

До 20 миллионов образцов в секунду

8-битный quadrature образцы (8-bit I и 8-битный Q)

Совместимость с GNU радио, SDR # и многое другое

Настраиваемый по RX и TX gain и baseband фильтр

Питание порта антенны с программным управлением (50 мА при 3,3 В)

Разъем антенны SMA female может использоваться

SMA женский тактовый вход и выход для синхронизации

Кнопки работают для программирования

Внутренние штыревые разъемы для расширения

Высокоскоростная USB 2,0

С питанием от USB

В оборудование с открытым исходным кодом
