Описание
Hantek DSO-2150 60 МГц 150MSa/s PC USB цифровой осциллограф DSO2150
Особенности:
Оптимизированный дизайн, компактный, интерфейс USB2.0, свободная мощность, интерфейс осциллографа, похожий на рабочий стол, легко лететь.
Подходит для ноутбуков, обслуживания линии продукции, легко на бизнесе.
Малый размер (мм): 190 (L) x100 (W) x35 (H), портативный.
. Высокая частота обновления, высокая частота дискретизации, 150 мс/в реальном времени.
Поддержка по: Windows98, Windows Me, Windows 2000, Windows XP, VISTA
20I вид автоматических функций измерения, Функция проверки пропуска/сбоя, подходит для инженерных приложений.
Средняя Форма волны, послесвечение, регулировка яркости, реверс, плюс, резка, езда, кроме, X-YShow
Данные формы волны могут быть выходным временем и напряжением toEXCEL, BMP, JPG.
FFTSpectrum анализа
Один компьютер может подключить много DSO, легко расширить канал.
Предоставьте вторичную библиотеку разработки, пример Labview \ VB \ VC \ Delphi \ C + + BuilderDevelopment
Аппаратные средства Параметры
| Канал | 2 Каналы |
| Импеданс | 1mом 25pF |
| Соединительная муфта | AC/DC/GND |
| Разрешение по вертикали | 8Bit |
| Диапазон усиления | 10 мВ-5 V, 9 шагов |
| DC точности | ± 3% |
| Развертки диапазон | 4ns-1h, 38 шаги |
| Вертикальной регулировкой | Да |
| Вход защиты | ДиодЗажимной |
| X-Y | Да |
| Autoset | Да (от 30 Гц до 60 МГц) |
| EXT. Входное напряжение | Да |
| Режим запуска | Автоматический, нормальный и одиночный |
| Триггер на танкетке | +/- |
| Триггер уровня регулировки скорости | Да |
| Триггер Тип | Поднимающийся край, падающий край |
| Источник запуска | CH1, CH2, EXT |
| До и после запуска | 0-100% |
| Размер буфера | 10K-32KB/канал |
| Выстрел пропускная способность | Постоянного тока в переменный 60 МГц |
| Макс. Частота дискретизации | 150 мс/с |
| Выборкой | Да |
| Сигналов Дисплей | Порт/линия, средняя Форма волны, стойкость, интенсивность |
| Сеть | Открывания/закрывания |
| Вертикальная установка | CH1, CH2, двойной, добавить |
| Измерение курсора | Да |
| Анализатор спектра | |
| Канал | 2 Каналы |
| Математика | FFT, сложение, вычитание, увеличение, деление. |
| Пропускная способность | 60 МГц |
| Курсор | Частота, Напряжение |
| Данных образцов | 10 K-32 K/канал |

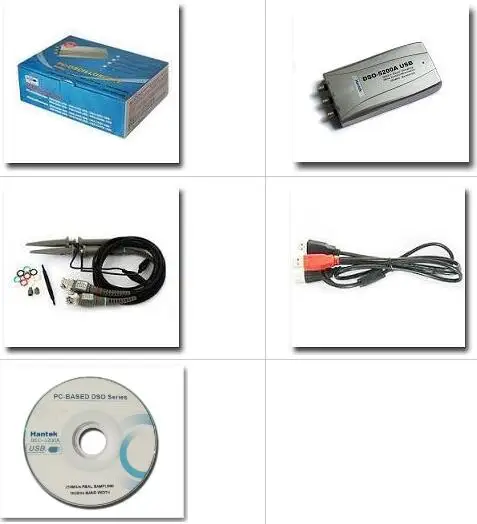

| Аксессуары | S/W CD, щупы, руководство, USB шнур |
Вспомогательное оборудование:
Программное обеспечение для фотографии:
Сопутствующий ПК база USB осциллограф
| Модель | DSO2090 | DSO2150 | |||
| Канал | 2 | 2 | |||
| Пропускная способность | 40 МГц | 60 МГц | |||
| Макс. Частота дискретизации | 100 мс/с | 150 мс/с | |||
| Увеличение времени | 8.8ns | 5.8ns | |||
| Импеданс | 1mом 25pF | ||||
| Соединительная муфта | AC/DC/GND | ||||
| Разрешение по вертикали | 8Bit | ||||
| Диапазон усиления | 10 мВ-10 V, 10 шагов | ||||
| DC точности | ± 3% | ||||
| Развертки диапазон | 2ns-1h, 39 шагов | ||||
| Вертикальной регулировкой | Да | ||||
| Вход защиты | Диод зажима | ||||
| X-Y | Да | ||||
| EXT. Входное напряжение | Да | ||||
| Режим запуска | Автоматический, нормальный и одиночный | ||||
| Триггер на танкетке | +/- | ||||
| Триггер уровня регулировки скорости | Да | ||||
| Триггер Тип | Поднимающийся край, падающий край | ||||
| Источник запуска | CH1, CH2, EXT | ||||
| До и после запуска | 0-100% | ||||
| Размер буфера | 64 K | 64 K | |||
| Выборкой | Да | ||||
| Сигналов Дисплей | Порт/линия, средняя Форма волны, стойкость, интенсивность | ||||
| Сеть | Открывания/закрывания | ||||
| Вертикальная установка | CH1, CH2, двойной, добавить | ||||
| Измерение курсора | Да | ||||
| Математика | FFT, сложение, вычитание, увеличение, деление. | ||||
| Курсор | Частота, Напряжение | ||||
| Аксессуары | S/W CD, щупы, руководство, USB шнур | ||||
Характеристики
- Бренд
- Hantek
- Материалы для самостоятельного изготовления
- Электрический
- Разрешение дисплея
- --
- Длина записи
- 10K
- Ширина браслета
- 60MHz
- Номер модели
- DSO2150
- Размер дисплея
- Нет
- Съемные элементы питания
- Нет
- Частота дискретизации в реальном времени
- 150MSa/s
- Цифровых каналов
- 2
- Interface
- Standard USBXI (TM) interface
- Data Samples
- 10K-32KB/Channel
- Channel
- 2 channels
