HDMI изоляция и Извлечение цифрового аудио сигнала 2S/DSD/SPDIF модуль

Hdmiразделение и Извлечение цифрового аудио SignalsI2S/DSD/spdifмодульный

Введение:

Используется fromhdmiexhealing цифровой аудио сигнал от сигнала, выходной режим может быть usedI2SorSPDIF

I2SInterface поддержка:I2S/DSD, поддержка alsoDTS/AC3

Подключение с абсолютной частью оборудования находится в или вне источника питания., внешний источник питания может быть использован, если плеер не работает в достаточном количестве (Direct5V)

Размер модуля:50 мм *50 мм

Очень удобно устанавливать в различных декодерах

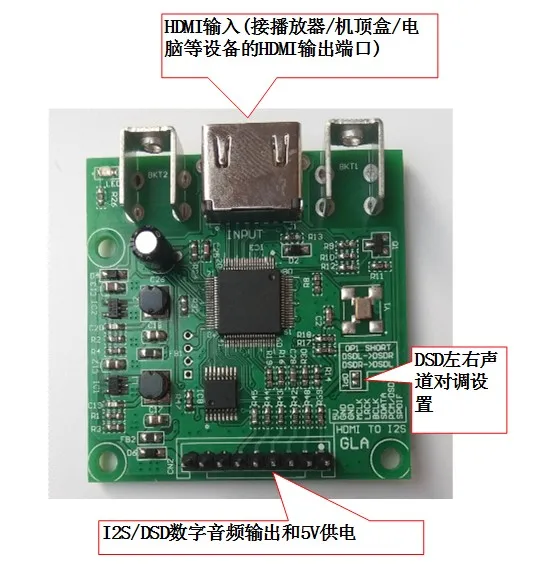

Описание порта выходного подключения:

5 в ---> Прямой + 5 В источник питания (плеер должен быть подключен, когда источник питания является недостаточным)

GND ---> land

GND ---> land

MCLK ---> Основной выход часов

LRCK ---> Выход левой и правой часов/выход DSD_R

BCLK ---> бит выход часов/DSD_CLKoutput

SDATA ---> Выход данных/DSD_Loutput

PCM/DSD ---> PCMMode time0Voutput/DSDMode time3.3Voutput

SPDIF ---> SPDIFoutput

Для большей совместимости dacrequirement, provideDSDContrast функция левого и правого вокала в режиме, просто короткого замыкания boardOP1Solder joint достаточно.

Схема подключения:
