HOT-3D принтер smootieboard 5X V1.1+ 12864 ЖК-дисплей комплект с адаптером пластины

HOT-3D принтер smootieboard 5X V1.1 + 12864 ЖК-дисплей комплект с адаптером пластины

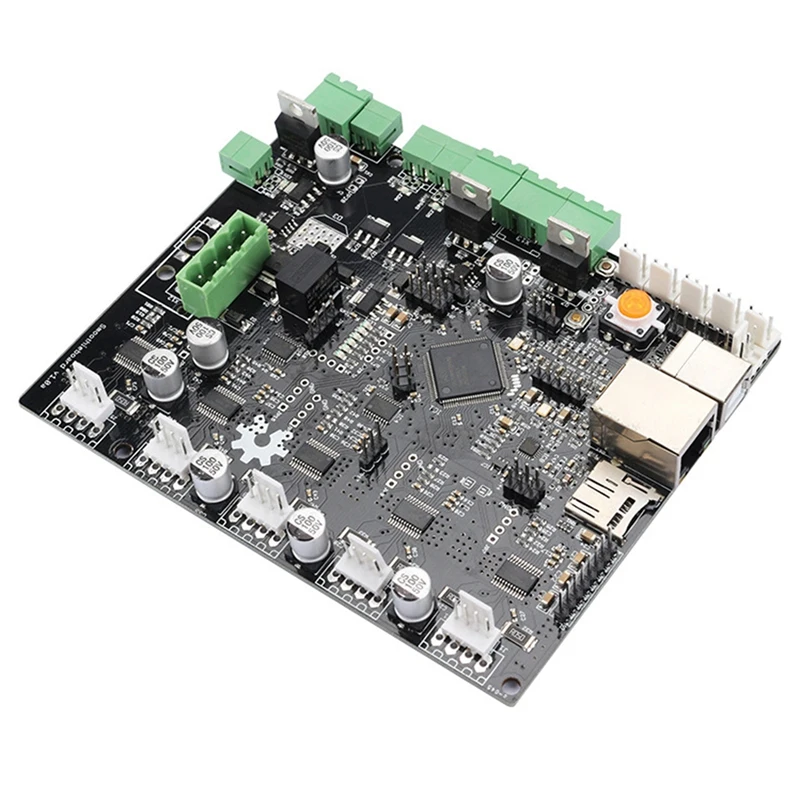

Smootieboard-это контроллер с ЧПУ с открытым исходным кодом, разработанный компанией smoomie для запуска прошивки сглаживаемой посуды. Его основные цели дизайна: микроконтроллер. Плата использует LPC1769 микроконтроллер, руку Cortex-M3 чип: 32-бит архитектуры. 120 Mhz частоту. 512кб ПЗУ (prog ram space) 64 КБ ОЗУ (память выполнения) по сравнению с большим количеством других плат, это позволяет быстрее/плавно перемещаться, больше функций и больше расширяемости.
Плата работает с прошивкой smoomie, которая была разработана и усовершенствована, чтобы использовать лучшее преимущество оборудования, чтобы сделать плату легкой для настройки и использования, и добавить крутые функции. Редактирования. Локальных сетей. Интерфейс Ethernet позволяет подключать плату к локальной сети (LAN). Затем вы можете использовать различные протоколы для разговора с платой: HTTP для использования веб-интерфейсов, размещенных на плате, или с помощью программного обеспечения хоста, который поддерживает это
Telnet для отправки команд через последовательный интерфейс или с помощью хост-программного обеспечения, поддерживающего этот просмотр сети. Редактирования. SD-карты. Плата поставляется со слотом для sd-карты с картой 2 ГБ. Карта используется для: файл конфигурации, который прошивка читает в загрузочное время, чтобы настроить все. Файл прошивки, который вы можете заменить для обновления прошивки. Загрузочный gcode файл, который выполнен при запуске платы
Веб-интерфейсы для доступа через интерфейс ethernet. Комплект программного обеспечения и документов, которые мы подготовили для вас в те дни, когда у вас нет доступа к Интернету. Вы также можете добавить к нему файлы Gcode, а затем воспроизвести их с sd-карты, которая полезна для файлов настолько плотной, что потоковая передача их на доску не удобна. Редактирования. Шаговый двигатель драйверы для ваших устройств. Шаговые двигатели используются для перемещения осей на вашей машине или для поворота экструдеров. Вы подключаете их к драйверам шагового двигателя на вашей сглаживаемой плате.
Драйверы на плате v1 являются драйверами A5984, которые предлагают: 1/32 (тише) микрошаговый. Несколько средств защиты делают их более прочными. Цифровые (конфигурация-набор файлов) значения тока, нет манипуляций потенциометра. Большое нагревание позволяет использовать их Полный 2А номинальный ток, для большего крутящего момента/скорости. Гладкая плата 3X имеет 3 драйвера, 4X имеет 4 драйвера, и 5X имеет 5 драйверов, таким образом, их названия. Редактирования. МОП-транзисторов.
Цвет: представлен на изображении Цвет
Материал: пластик
Сглаживающая плата v1 имеет два типа моп:
Маленькие для любителей, hotends, и других стран с низким уровнем нагрузки (5A, до 24 V)
Крупными компаниями для подогревающаяся платформа, мощный hotends и других высоких нагрузок (12A, до 24 V)
Это больше, чем вам нужно, что приятно, если вы когда-либо сломали один, а также означает, что сглаживаемая плата 4X используется для двойного экструзии только путем добавления внешнего шагового драйвера, и гладкая плата 5X используется для тройного выдавливания таким же образом, потому что у вас уже есть Дополнительные входы термистора и mosfets.
Редактировать
Температура для чтения
Все платы v1 поставляются с 4 входами для чтения температуры.
Редактировать
Мощность входных сигналов
Гладкая плата имеет основной вход питания, который поддерживает от 12 до 24 В.
Каждая пара МОП-транзисторов также должна питаться через свой собственный, отдельный вход, поддерживающий от 12 до 24 В.

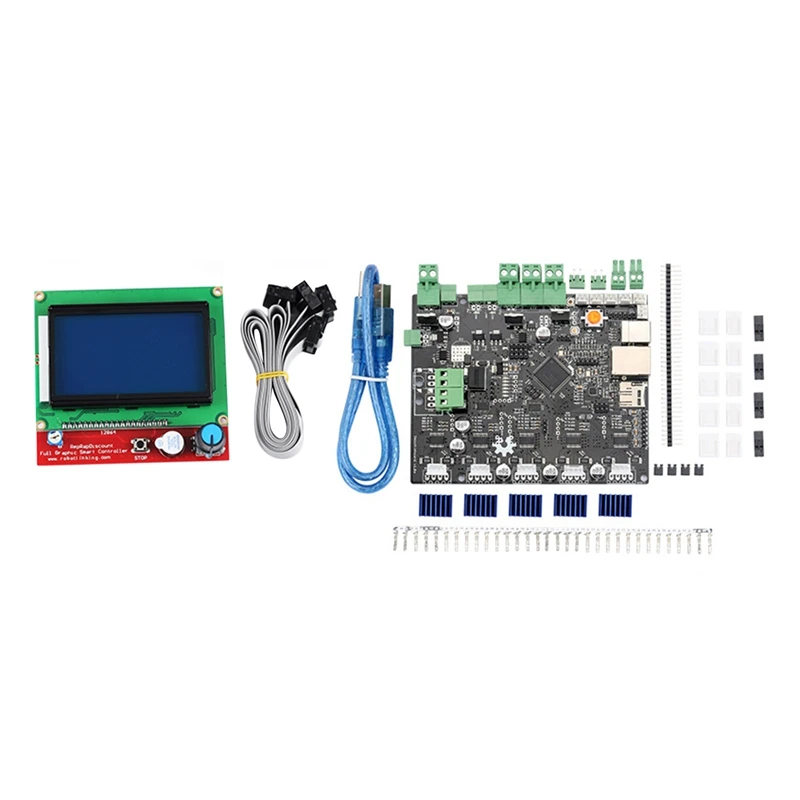

Логическая мощность платы может быть предоставлена через USB, через 5 V powerPackage содержание:
1 * Smoothieboard 5X V1.0 материнская плата
5 * теплоотвод
1 * терминал
1 * корпус перемычки
1 * массив

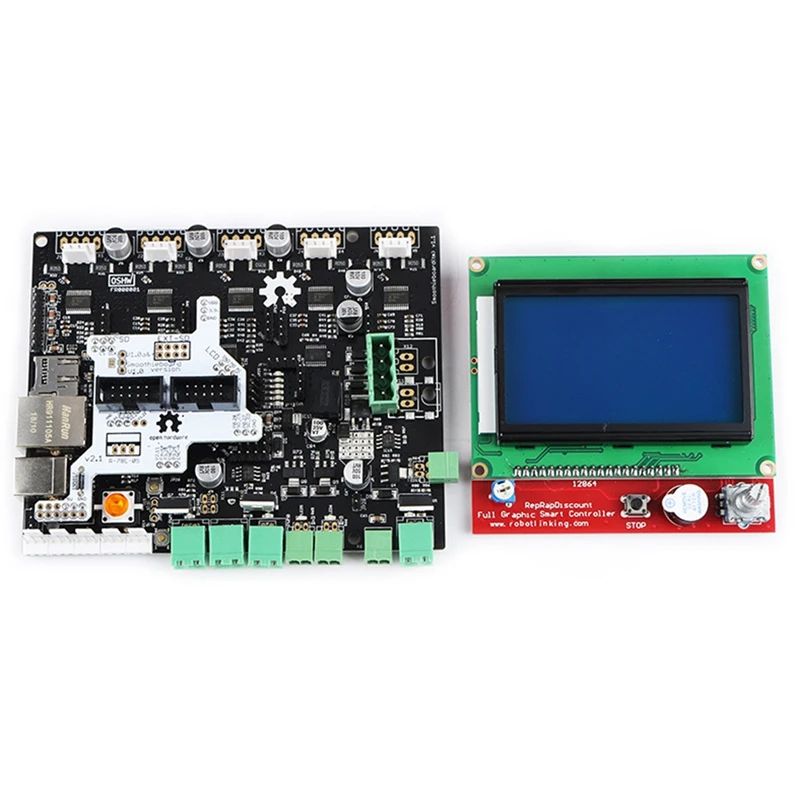

1 * 12864LCD
2 * серый кабель

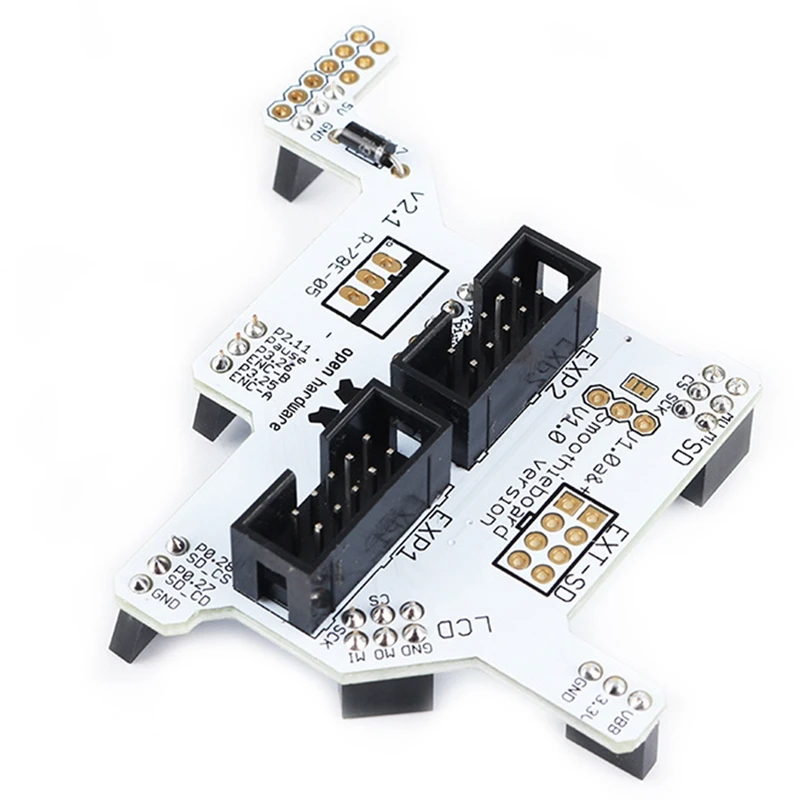

1 * плата адаптера дисплея
1 * ручка
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
