Hot Worldwide Perfect Doorbell Electronic DIY Kit for Home Security 6V PCB 3.9 x 3.5 cm

Описание

Особенности:
100% Новинка и высокое качество!
Ding dong дверной Звонок Переключатель s1 является кнопочным переключателем на двери, без нажатия на переключатель, емкость не может быть подключена, не заряжается, и напряжение емкости 0 В, сброс был в состоянии низкого уровня, ведущий к динамику не работает. при закрытом выключателе s1, VCC ток через диод для зарядки конденсатора, сделать его оба конца напряжения, и перезагрузка напряжения также начала постепенно повышаться. когда напряжение емкости увеличивается до более высоких уровней, а именно сброс входного порта является высоким уровнем, таймер начинается, состоит из сопротивления, Емкость и диодный осциллятор начать работу, выходная частота для f1
Восстановление низкого уровня сбрасывается, когда разрядка конденсатора заканчивается, таймер перестанет работать.
В конце вывода динамика выходной ток сделает громкоговоритель голосовым.
Выходная частота не в то же время, звук отличается.
Эта схема имеет два вида разной частоты, поэтому динамик будет выдавать "динь" "Дон" два вида различных звуков.
Технические характеристики:
Рабочее напряжение: 6 В
Размер платы: 3,9*3,5 см
Цвет: черный
Вес нетто: 30 г
Посылка включает в себя:

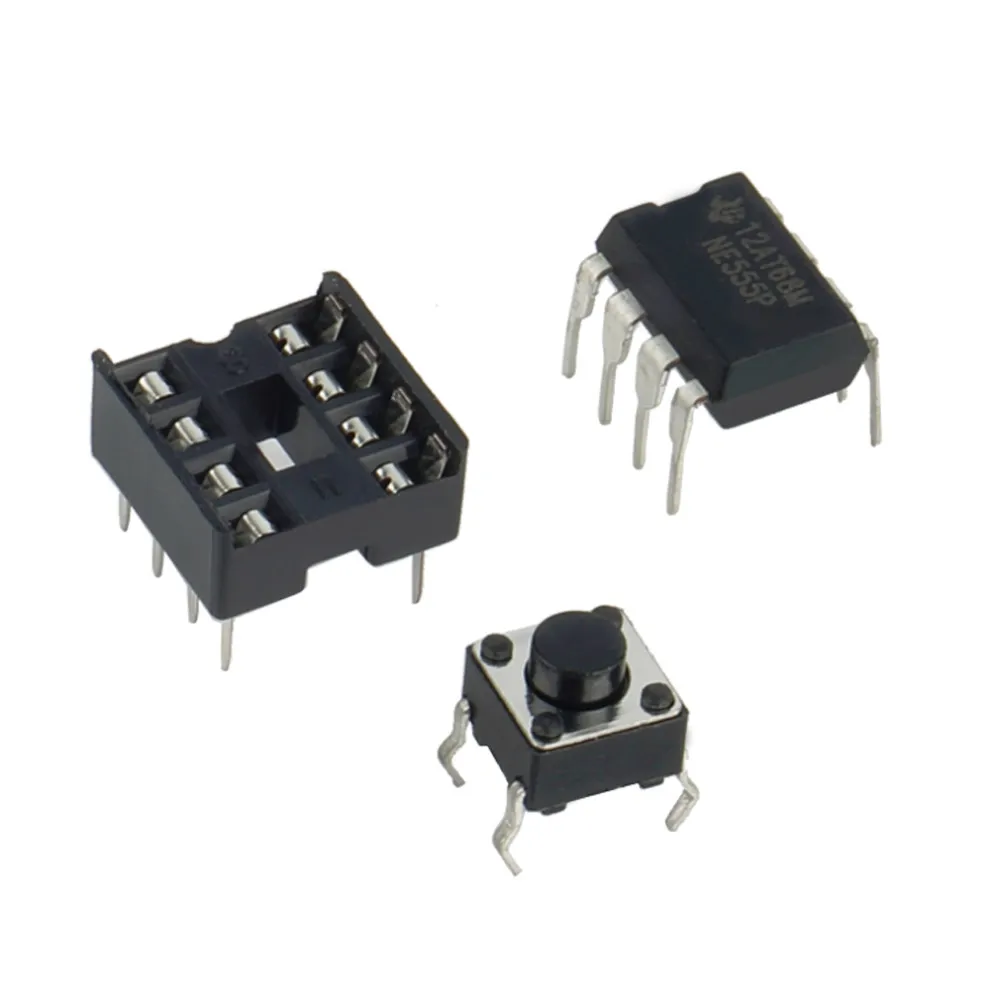

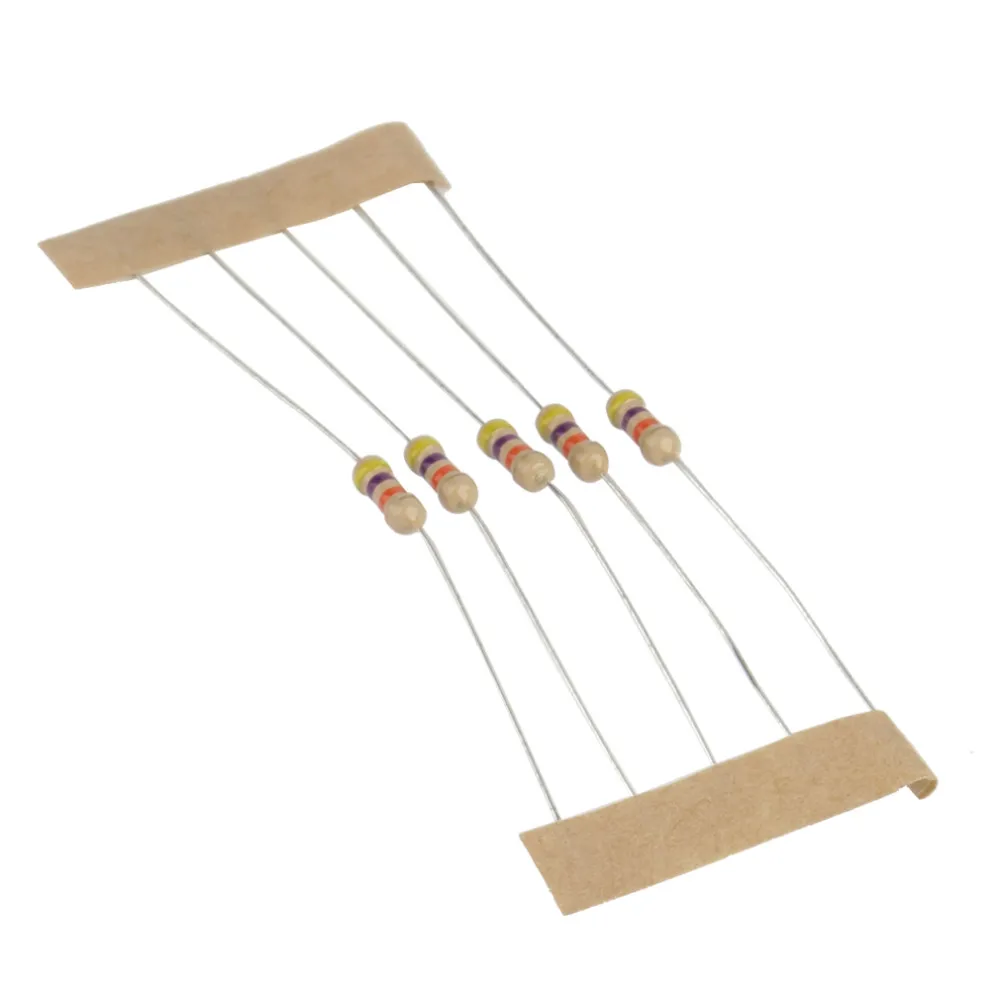

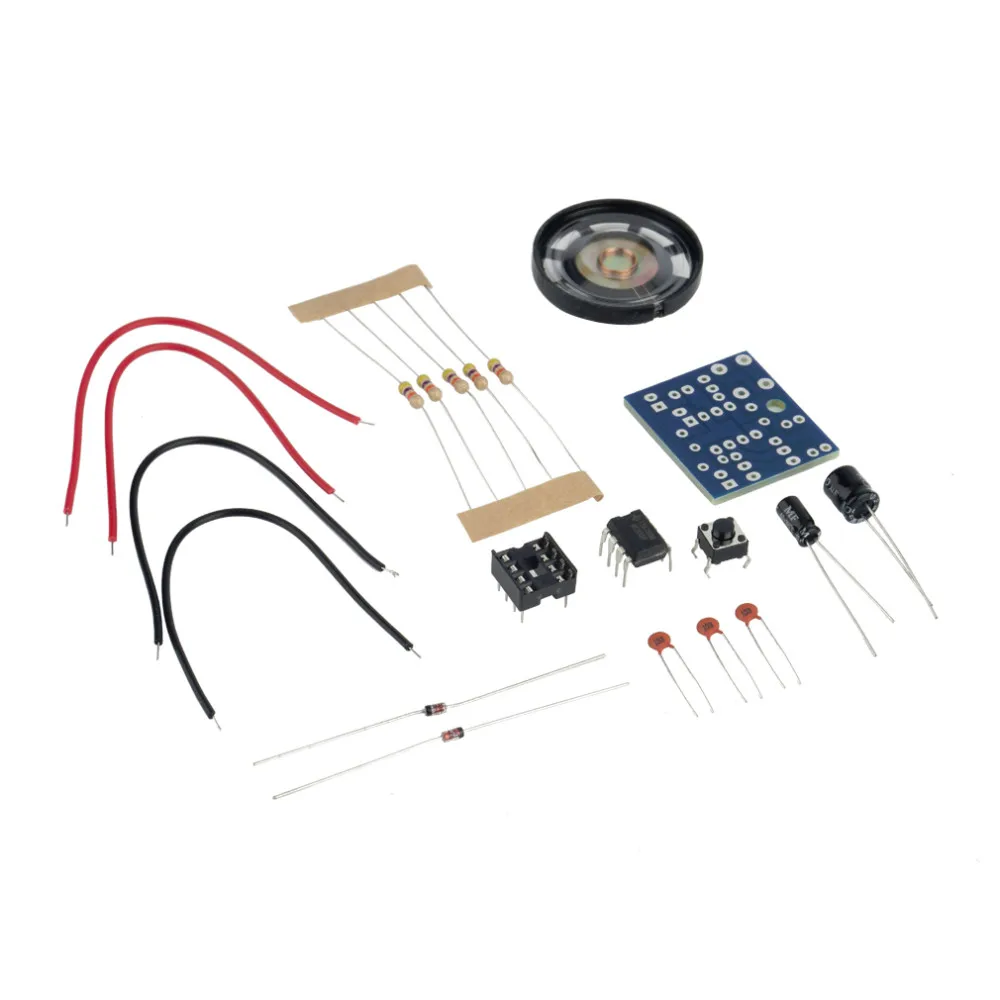

1 х дверной звонок набор электронного производства DIY Kit
