HUD Display Head Up Display D2500 Car GPS D2500 OBD OBD2 Diagnostic Tool Projector Digital Speedometer Car Speed Security Alarm

Описание

HUD Дисплей D2500 Head Up дисплей Автомобильный HUD D2500 OBD OBD2 проектор Цифровой скорость метр дисплей автомобиля скорость охранной сигнализации

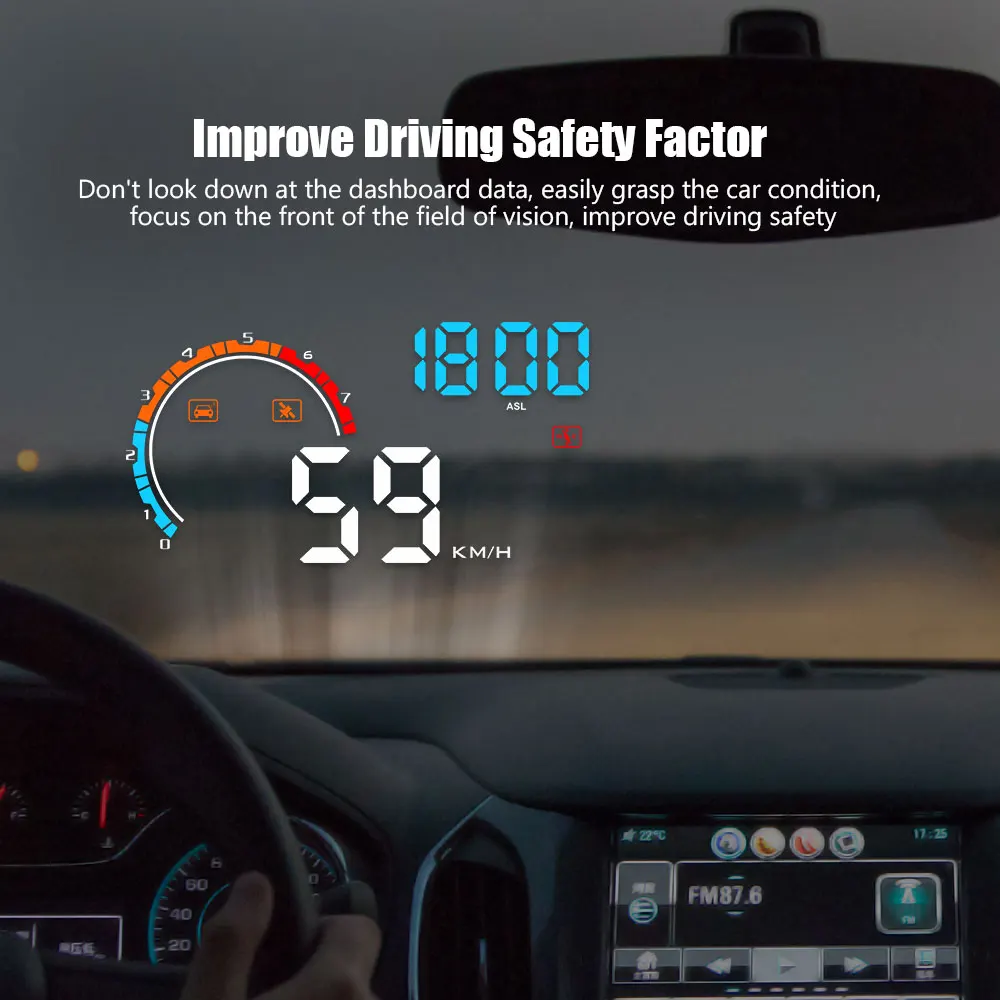

HUD короткий для отображения головы. Он отображает данные вождения на переднем лобовом стекле, такие как скорость, об/мин, расход топлива, температура воды, напряжение и т. Д. На переднем стекле автомобиля; избегая водителей небезопасно из-за просмотра прибора во время вождения. Водители могут читать информацию о движении мгновенно, и всегда могут держать лучшее состояние на пути с HUD.

HUD Дисплей функции

1. Датчик света: автоматически регулирует яркость в зависимости от окружающей среды

2. функциональный блок: об/мин = скорость двигателя, поездки = расстояние поездки, л/ч = мгновенное потребление топлива, V = напряжение батареи, ASL = высота, L/100 км = 100 км мгновенное потребление топлива

3. Многофункциональная область

4. Переключатель системы (система gps или БД система)

5. Кнопка настройки

6. USB Порты и разъёмы

7. Компас/точность

8. Значок температуры воды

9. Блок скорости: км или MPH

10. Вождения Скорость

11. Об/мин значок

12. Износ автомобиля значок

13. Код неисправности значок

14. Значок спутникового сигнала

Системы выбрать

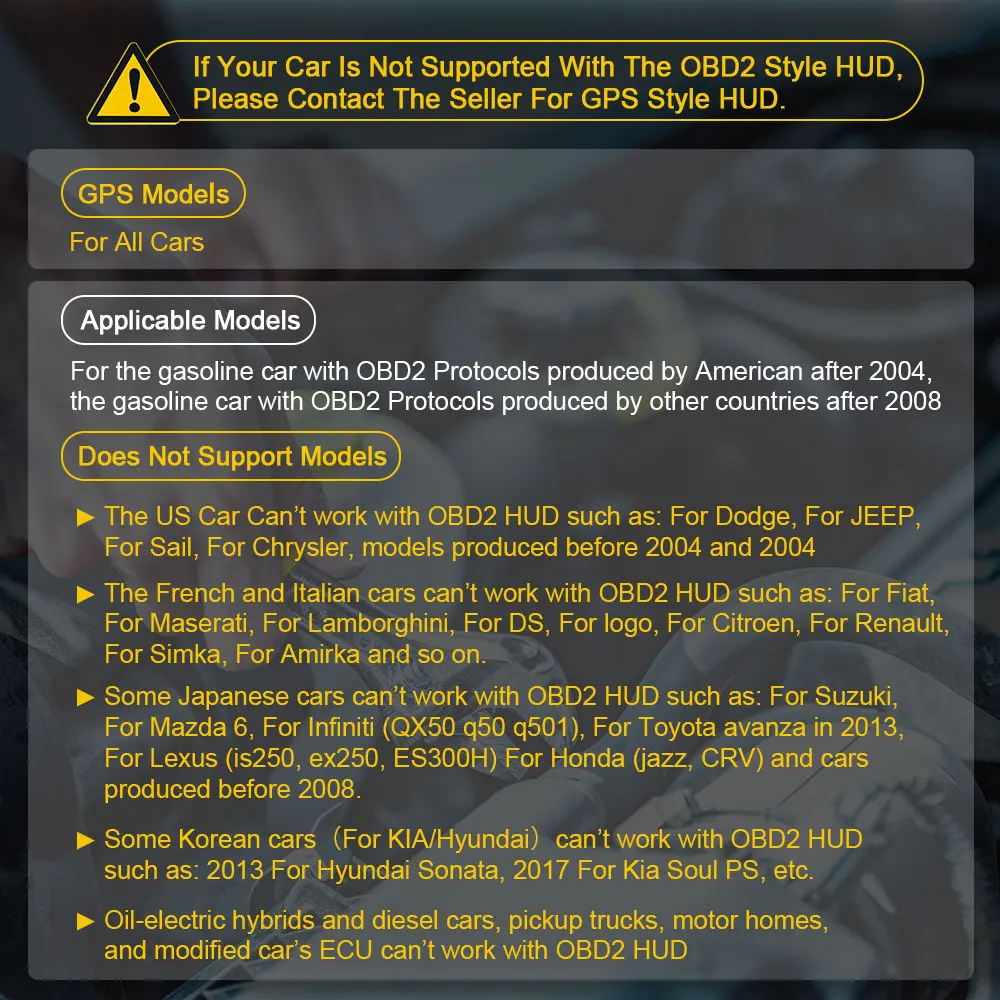

Это устройство имеет 2 различных системы: OBD и gps. Если у ваших автомобилей нет протокола OBD2, то система OBD2 не будет совместима с вашим автомобилем, пожалуйста, выберите систему gps.

Монитор бортовой диагностики(Перевернутая кнопка): может работать автомобиль с OBD2 протокол автомобилей.

Дисплей: скорость вождения, скорость двигателя, температура воды, напряжение, мгновенное потребление топлива, 100 км мгновенное потребление топлива, среднее потребление топлива, время поездки, расстояние поездки

GPS дисплей(Вниз кнопка): может работать на всех автомобилях

Дисплей: скорость вождения, часы, напряжение, компас, время поездки, расстояние поездки, спутниковые номера, высота

Функции кнопки настройки: когда кнопка настройки слева

1 короткий подтянуть

(1) Переключение режима отображения (нормальная модель/высокоскоростной режим/простой режим)

(2) после ввода в меню настроек, чтобы добавить значение по умолчанию

2 коротких тянуть вниз

После ввода в меню настроек, чтобы уменьшить значение по умолчанию

3: короткое нажатие в

(1) в обычном режиме отображения Переключайте многофункциональные функции:

БД система (напряжение/температура воды/об/мин/Расстояние одной поездки/время одной поездки/расход топлива, часы),

Gps система (часы, напряжение, время поездки, расстояние поездки, спутниковые номера, высота)

(2) после ввода в меню настроек добавить Меню

4 длинных вытягивания: выключение/включение зуммера

5 длинных натяжек: все огни будут включены, чтобы устранить код неисправности, сделать это снова, чтобы сохранить и выход

6 длинных нажатий в: (1), чтобы войти в меню настроек, (2) после завершения регулировки, нажмите на кнопку, чтобы сохранить и выход

Выключить/включить зуммер

Потяните кнопку настройки в течение 5 секунд, чтобы выключить зуммер, сделайте это снова, чтобы включить зуммер

Восстановление заводских настроек

Когда HUD выключается, нажмите кнопку настройки и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончен.

Очистить код неисправности

Когда HUD включен, долго Вытяните кнопку в течение 5 секунд, затем все огни будут включены, HUD даст звук «di», это означает, что закончено, сделайте это снова, чтобы сохранить и выход

Калибровка часов в системе gps

Вертикальный нажмите на кнопку настройки в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 13 раз в меню 13, параметр показывает 8 (означает GMT + 8), вверх или вниз волновая Кнопка регулировки в часовом поясе вашей страны, а затем Вертикальная нажмите в течение 5 секунд, чтобы вернуть на предыдущую страницу.

Установка HUD

Нажмите на кнопку настройки для 5s, чтобы войти в настройку меню, нажмите кнопку «вертикальный короткий», чтобы увеличить вариант меню, вверх и вниз кнопку настройки, чтобы увеличить или уменьшить значение параметра. После регулировки, вертикальный Длинный нажмите 5 секунд для сохранения и выхода.

OBD диагностики

1. Экран без дисплея и без питания

Запуск двигателя автомобиля; Проверьте, является ли линия кабеля OBD плотно; пожалуйста, Вытяните кабель бортовой системы диагностики больше раз для обеспечения; Проверьте, включается ли переключатель питания HUD. Если все еще нет дисплея, пожалуйста, измените другой автомобиль, чтобы проверить, проверьте, хороший ли автомобильный диагностический интерфейс OBD, если он не хороший, пожалуйста, отремонтируйте его и повторите попытку.

2. Когда питание HUD включено, HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд вождения.

Система OBD2 только что доступна для автомобилей с OBD2 соглашение и EU-OBD соглашение (Европейский регион: после 03 лет, другой регион: после 07 лет)

Система OBD2 donnot поддерживает JOBD и OBDI и рекомендуется переключаться на систему gps

3. Неправильная работа приводит к авариям

Сделайте сброс настроек

Когда HUD включен, нажмите на кнопку настройки в течение 5 секунд, чтобы войти в режим настройки меню, короткое нажатие на кнопку 14 раз, чтобы меню 14, значение по умолчанию 0, короткое нажатие вверх или вытягивание, чтобы изменить его на 1, затем Длительное нажатие на кнопку в течение 5 секунд для сохранения и выхода

4. Неточные Скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, установите его в правильный (см. Меню 9)

B. когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 0 и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки, вертикальный нажмите в течение 5 секунд, чтобы сохранить его.

5.Неточное потребление топлива (система gps не может отображать расход топлива)

Блок для расхода топлива л/100 км, дисплей HUD является одним потреблением топлива для вождения, в то время как Автомобильный дисплей интегрирован средний расход топлива для вождения, поэтому это нормально, если есть разница.

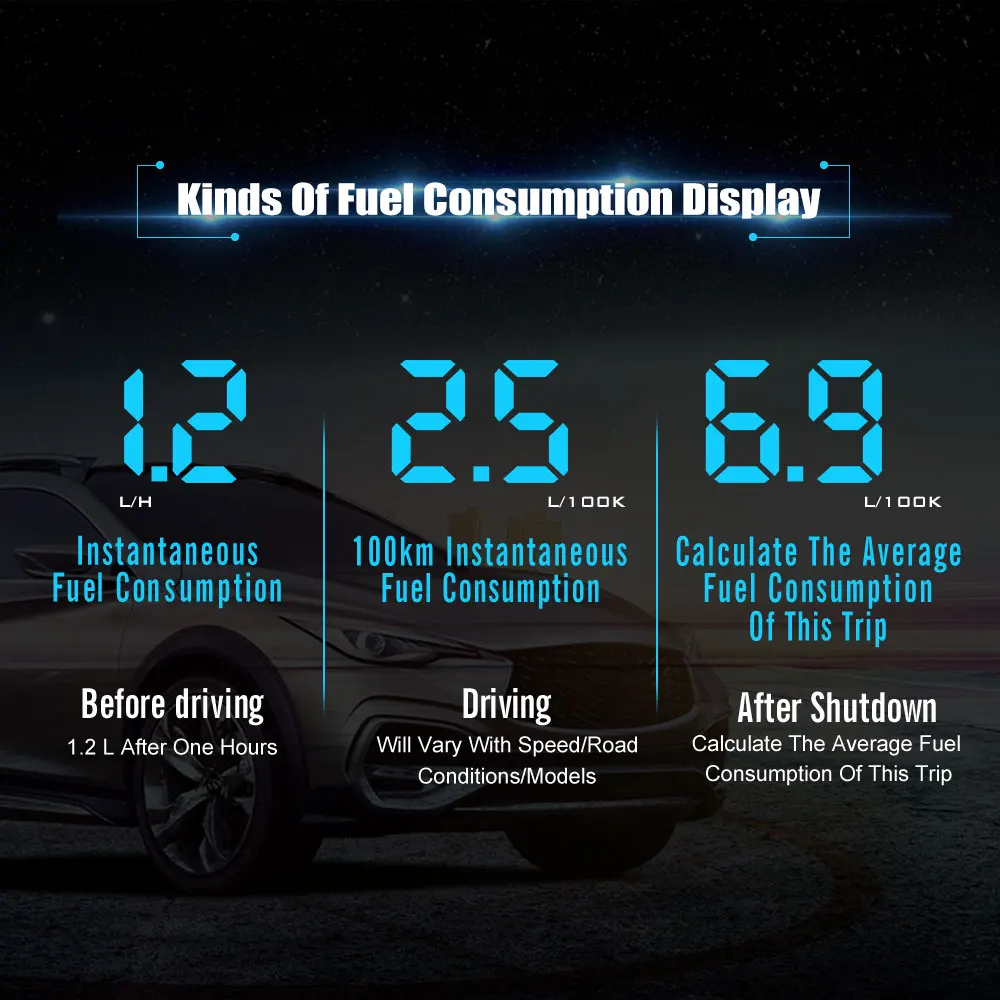

HUD Дисплей три вида расхода топлива

A. Режим холостого хода: дисплей HUD мгновенное потребление топлива в час (л/ч), это означает, что HUD может определить, сколько масла автомобиль будет потребляться после запуска двигателя в течение одного часа

B. Режим вождения: дисплей HUD мгновенное потребление топлива 100 км

С. Отделка вождения: HUD Дисплей является средним потреблением топлива 100 км, при выключении автомобиля, HUD автоматически выключится в 10 s

6. Автоматическая система запуска/остановки автомобилей, HUD выключится, когда автомобиль затормозил

Автоматическая система запуска/остановки автомобилей отключена, HUD выключится, если нет, установите меню 12, измените время отключения питания до 180 s.

7. HUD не может автоматически ВЫКЛЮЧАТЬСЯ (при остановке автомобиля, об/мин и скорости не 0)

Установите значение меню 11 при 13,2 В или 13,5 в (когда напряжение автомобиля меньше 13,2 В, HUD выключится через 3 минуты)

8. Когда HUD выключен, он снова запускается

Вертикальный нажмите в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 11 раз в меню 11, по умолчанию параметр 0, вверх или вниз изменить его на 13,6 В или 13,8 В, вертикальный пресс в течение 5 секунд для сохранения и выхода.

Gps Устранение неполадок

1. Экран HUD без дисплея и без питания

Для предотвращения энергопотребления, по умолчанию Пусковое напряжение составляет 13,2 В, при запуске двигателя HUD будет автоматически включаться, когда он достигает 13,2 В, проверьте, плотно ли кабель автомобильного зарядного устройства, вытягивайте несколько раз, проверьте, открывается ли переключатель HUD. Если ответа нет, пожалуйста, попробуйте другой автомобиль или проверьте, плохой ли интерфейс автомобильного прикуривателя.

2. Не может включаться автоматически или повторно гаситься во время вождения

Когда Пусковое напряжение менее 13,2 В, HUD не может включить. Пожалуйста, начните двигатель, затем нажмите в волновой кнопке для 5s, чтобы войти в меню настройки, короткое нажатие кнопки 11 раз в меню 11, вверх или вниз для регулировки напряжения от 13,2 В до 12,8 В или 12,6 в.

3. HUD не может быть автоматически отключен после выключения автомобиля

Найдите меню 11, настройте по умолчанию на 13,5 в, затем HUD выключится в 3 мин.

4. Неточные Скорость

Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 0 и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки, вертикальный нажмите в течение 5 секунд, чтобы сохранить его.

5. Неточные часы

Убедитесь, что ваш GMT (по умолчанию GMT + 8). В соответствии с вашим часовым поясом для регулировки HUD. вертикальный нажмите 5 секунд, чтобы войти в настройки меню, короткое нажатие 13 раз в меню 13, параметр показывает 8 (означает GMT + 8) вверх или вниз волновая Кнопка регулировки в часовом поясе вашей страны

Предупреждение: если долгое время не используется этот HUD, Пожалуйста, подключите кабель.
