Описание

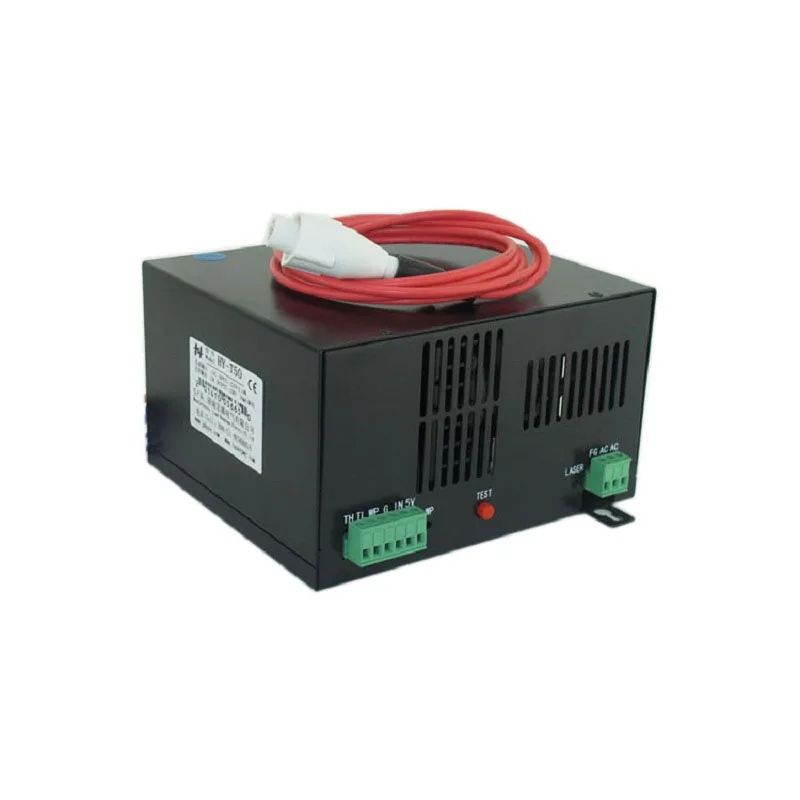

HY-T50 СО2 лазерный блок питания 50 Вт для 40 Вт 50 Вт лазерной трубки

HY-T50 СО2 лазерный блок питания 50 Вт для 40 Вт 50 Вт лазерной трубки

1. Параметры

Вход	Вход Напряжение	AC220V или AC110V (необходимо указать при оформлении заказа)
	Частота переменного тока	47-440 Гц
	Холодный защита от перенапряжений	≤60A (ac220в вход)	≤30A (AC110 вход)
	Ток утечки	≤0. 7 мА (вход ac220в)	≤0. 4 мА (вход AC110V)
Выход	Макс Выходное напряжение	DC 25KV
	Макс Выход ток	DC 20mA
Эффективность	≥90 процентов (полная нагрузка)
Средняя наработка на отказ	≥10000Hours
Ответ Скорость	≤1 мс (от переключателя сигнал выдается на выходной ток до 90% тока настройки)
Управление Интерфейс	Переключатель уровня ttl; высокий или низкий эффективный уровень может быть выбран (Подробности см. В спецификации управляющего терминала)
Выдерживать Напряжение	Вход-выход, вход-оболочка AC1500V 10mA 60 S; Отрицательный выход соединен с машинной оболочкой.
Защита	Может работать в условиях открытой цепи в течение короткого времени (Требуется хороший защитный earthing и избежать дуги Между положительным и машинным корпусом)
Защита окружающей среды	Рабочая температура-10 ~ 40 °C), относительная влажность (RH) ≤90%
Начин охлаждения	Воздушное охлаждение (FAC)
Измерение	Д×ш×в = 16714497 (мм)

2. Основные характеристики:

Хорошая совместимость: он может быть применим к 50 Вт, 40 Вт и 30 Вт лазерной трубки. Быстрая скорость отклика и эффект. Значительно увеличивает срок службы лазера. Простое управление: запуск и остановка лазера можно легко контролировать led с помощью ttl уровня. И есть переключатель защиты для проверки внешней воды, вентиляции и т. Д. Простое управление мощностью лазера: аналоговый сигнал 0-5 В и ШИМ-сигнал могут управлять мощностью лазера. Блок питания имеет открытую защита от короткого замыкания при условии хорошего защитного earthing, блок питания может работать в открытом состоянии в течение короткого времени, что может избежать повреждения лазерного источника питания из-за разрывов лазерной трубки, тем самым увеличивая срок службы источника питания. Источник питания может принимать отзывы о интерфейсе, который может быть использован в замкнутом цикле управления и тестирования рабочего тока лазера. Блок питания добавляет новую функцию, которая является своевременной сценой, судя, какая часть повреждена, лазерная трубка или лазерная мощность. Применение: акриловая скульптура, огранка; ткань скульптура, огранка; резиновая листовая скульптура, огранка, et.

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (ссылка на блок питания и схема подключения лазерного устройства

Высоковольтный терминал (HV +) источника питания HY-T50 должен быть подключен к положительной полюсе
CO2 лазерное устройство. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазерному выходному терминалу) лазерного устройства, через Амперметр или непосредственно.

2) Подключение управляющего сигнала (в зависимости от источника питания и подключения платы управления
Схема) контрольный сигнал должен быть надежно подключен к контрольному терминалу HY-T50 питания, и убедитесь, что выходной сигнал DAC, корпус лазерного устройства и внешнего компьютера с блоком питания соединены вместе. Лазерное устройство должно работать как положено. Если нет лазерного излучения после на лазерном устройстве, следует проверить контрольный сигнал правильно или нет (включая проверку спецификации напряжения и логику), если использовать PWM контроль в качестве управления питанием, следует убедиться, что f≥20KHz, амплитуда (пиковое значение) ≤5V, проверьте и убедитесь, что подключение защитного переключателя WP является правильным одновременно.

3) Входное напряжение: входная мощность источника питания HY-T50 должна составлять 220 В переменного тока/50 Гц. Если требуется 110 В переменного тока, пожалуйста

Укажите при оформлении заказа.

4) Другие: группа защитных переключателей также предназначена для обнаружения выключателя воды, вентилятора, защиты открытого корпуса и так далее.

4. Осторожно!

1. Система водяного охлаждения должна работать правильно при включении лазерного устройства.

2. Цепь высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства соответственно.)

3. Следует обратить внимание, чтобы избежать электрического удара после выключения источника питания. (Требования безопасности изоляции должны быть 40кв между терминалом выхода и "G")

4. Следует использовать хорошо Заземленный трехполюсный сосуд. Корпус должен быть хорошо заземлен, чтобы избежать удара электрическим током.

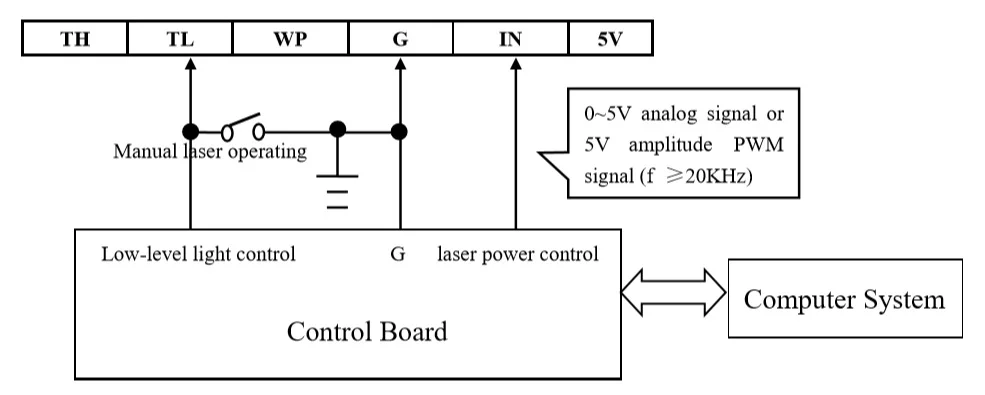

5. Инструкция блока питания и лазерной схемы подключения и клемм:

HY-T50 СО2 лазерный блок питания 50 Вт для 40 Вт 50 Вт лазерной трубки
