ICL7107 Digital Ammeter Kit DIY Module DC 5V 35mA 70.6x39mm DIY Kits Amp Current Meter

Описание

100% Новинка и высокое качество
Схема принцип работы:
AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, источника опорного напряжения, входной цепи и цепи дисплея.
1. ICL7107 является выходом BCD интегрального типа a/D чип-преобразователь, его внутренний включает в себя; линейное усиление, аналоговый переключатель, колебание, отображение вождения и т. д.
2. Силовая цепь разделена на положительную мощность и отрицательную мощность. Положительная мощность входит фильтрацией J2, C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-5 В напряжение, Входное чипом 26th pin.
3. Источник опорного напряжения состоит из R1, R2, VR1, R9, U2. 36-контактный является Опорное напряжение ввода ПИН-кода. Отрегулируйте потенциометр VR1, чтобы напряжение 36-pin было 100 мВ.
4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет подключено к чипу 31-pin через R6 ограничение тока и будет обработано, C3 является фильтрующим конденсатором входного напряжения.
5. Схема дисплея состоит из DS1-DS4, D1, D4, 4 цифровых трубок, которые могут быть погружены непосредственно чипом. R10-это текущее ограничительное сопротивление DS1-DS3 цифровых трубок с десятичными точками.
Готовый продукт отладки:

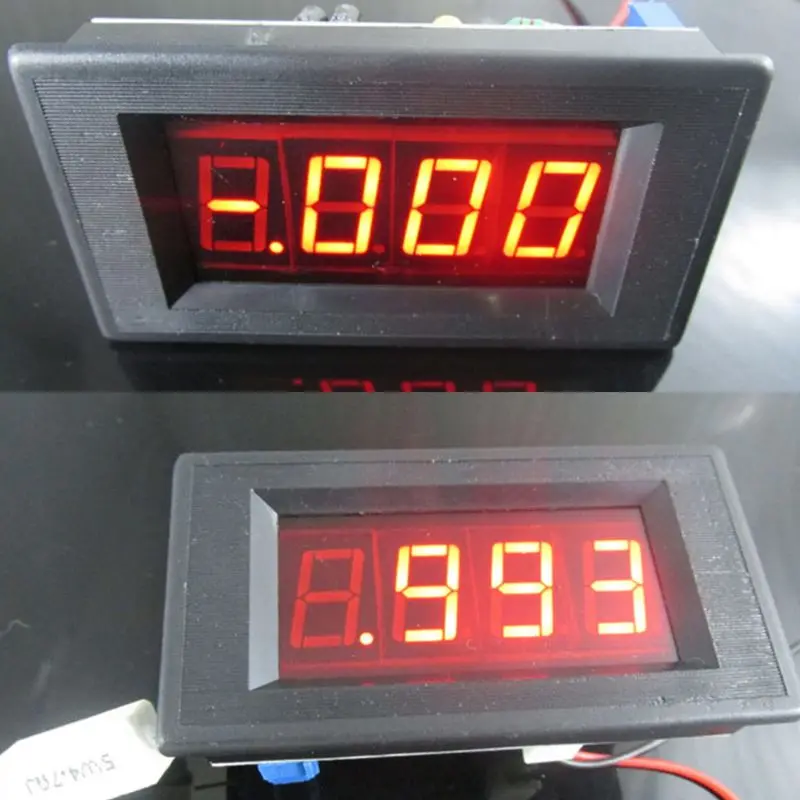

1. После подключения с DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображать-. 000 или. 000, это нормально.
2. Используйте мультиметр для измерения напряжения между чипом 36-pin и 35-pin, и Отрегулируйте потенциометр VR1, пусть это будет 100 мВ.
Ключевые точки исходное значение напряжения:
1. Чип 1-pin и 21-pin: 5 В.
2. Чип 36-pin и 21-pin: 100 мВ,
3. Чип 26-pin и 21-pin:-5 В.
Параметры:
Материал: PCB + металл + пластик
Тип: цифровой комплект амперметра
Размер панели: 79x44 мм/3,11x1,73 дюйма
Размер крепления: 71x39 мм/2,8 x дюйма
Количество: купальное полотенце, 1 шт
Параметров электроэнергии:
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: 35 мА
Точность: ± 1mA
Диапазон измерения: 0-2A
Индикация перегрузки: дисплей Primacy 1/-1
Цвет дисплея: красный
Количество: 1 комплект
Примечание:
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

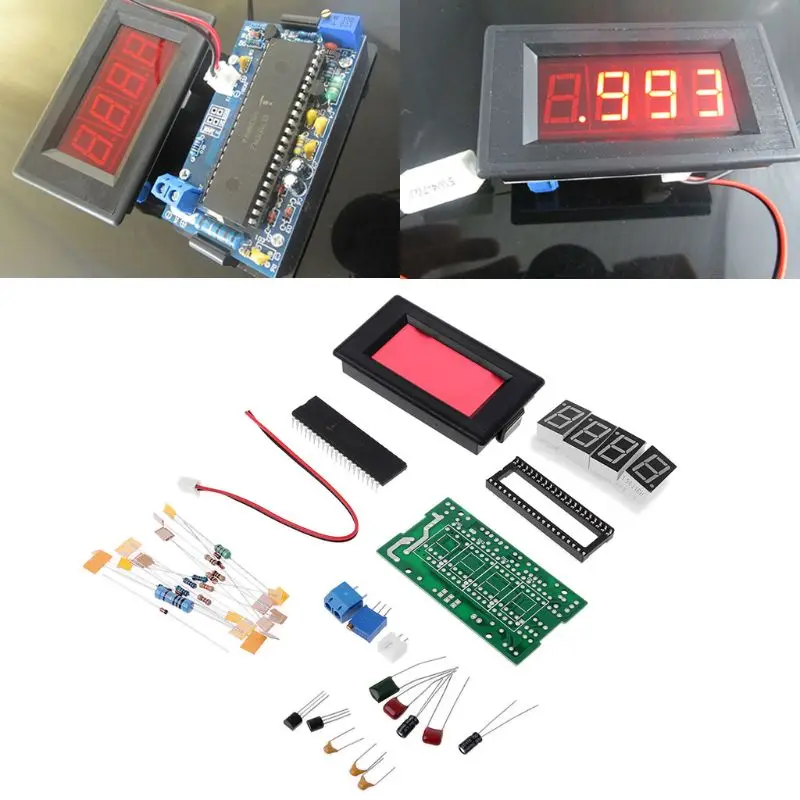

Посылка включает в себя:
1 комплект х цифровой комплект амперметра
