Описание

ICSP Повышение модуль SPI драйвер флэш-памяти SPI в цепи Адаптер для программирования TL866ii плюс программист

Описание:

SPI драйвер, SPI flash в цепи адаптер программирования для TL866II плюс программист

Этот адаптер может использоваться для программирования микросхемы SPI Flash в цепи. То есть, вы можете обновить системную плату компьютера, не снимая чип с материнской платы.

Есть много факторов, которые влияют на Программирование ISP в цепи. Одной из основных проблем является низкое качество сигнала, потому что многие схемы не могут быть разработаны для программирования в цепи. Низкое качество сигнала вызовет нестабильность программирования в цепи или сбой. Этот адаптер предназначен для усиления сигнала при программировании в цепи. Есть чип драйвера сигнала, который может сделать в цепи-программирование сигнала более сильным и сделать программирование более надежным. Это может значительно улучшить скорость успеха в программировании в цепи.

Этот адаптер может работать на TL866II plus программатор для SPI флэш-чипов в цепи программирования. Например: обновление материнской платы чип биоса W25X80. Это может сделать встроенное Программирование гораздо проще

TL866II из лакированной кожи Большие TL866A-TL866CS

Выдающиеся преимущества программиста TL866II

1. Поддержка одновременного сжигания с 4 программистами каждого компьютера
2. Минимальный объем и низкое энергопотребление и не ощущают тепла в процессе.
3. Все чипы не нуждаются в внешнем источнике питания, низкое энергопотребление само по себе, чтобы гарантировать, что usb-порт может обеспечить достаточную мощность.
4. Лучший внутренний 40 контактов защиты от напряжения, самый сильный VCC/VPP 4-уровневая защита от перегрузки по току. Короткое замыкание не сбрасывает ПК.
5. Широкий диапазон чипа 15000 + поддержка, поддержка последовательной и параллельной серии 40/44/48PIN большой емкости вспышки
6. Уникальный последовательный интерфейс ICSP. Поддержка последовательной загрузки и высокоскоростного параллельного высоковольтного программирования. Примечание: TL866CS не поддерживает ICSP
7. Тест серии CMOS4000 74/54 интегральная схема. Может быть расположен в цепи ворот.
8. Чип Авто серийный номер является наиболее полным и практичным.
9. Оригинальный чип шифрования на микроконтроллер avr с внутренним байтом калибровки RC. Программное обеспечение derypt не может быть непосредственно запущено на другом же типе чипа.

Этот программист является сверхдешевым универсальным программатором, сделанным в Китае.

Программатор поставляется с интерфейсом USB. С адаптером, он может поддерживать широкий спектр устройств, которые обычно используются. К нему прилагается 40 pin ZIF разъем. Программное обеспечение работает с Win 2 K, Win Xp, Win Vista и Win 7.

Программное обеспечение поддерживает как китайский, так и английский языки.

На этой модели TL866A поддерживается последовательное программирование.

Устройствами, поддерживающими:

· EPROM/EEPROM 27 28 29 мм 37 мм 39 мм 49 50 серий
· Серийный EEPROM 24 25; большие размеры 35-45 85 93 95 серия
· Общий чип микроконтроллера поддержки, таких как AVR, микрочип чип микроконтроллера s.
· Некоторые чипы логического массива GAL.
· SRAM Тесты. Он может поддерживать общий тест SRAM серии 24 61 62 DS12, соответственно тестирование линии передачи данных, тестирование адресной линии, Последовательное тестирование ячеек памяти и тестирование блока.

· Тест CMOS/ttl

Программист обзор
1,1 производительность введение
Тщательно построенный недорогой профессиональный программатор, чип высокой плотности производственный процесс, а
Унифицированный пользовательский интерфейс, простой в использовании, функциональная надежность, программное обеспечение приложения, надежный
Управление, небольшой код, более быстрое выполнение. Поддерживаемые операционные системы:
WINXP WIN2003 WIN2008 VISTA WIN7 WIN8 WIN10 32 или 64-разрядная операционная система
● Скорость программирования значительно улучшается. Подходит для мелкосерийное производство и поддерживает 4 программиста для одного компьютера.
● Широкий диапазон поддержки чипа, начальная версия поддерживает чип 15000 +, поддерживает различные 24 25 26 27 28 29 37 39 49 50 серии последовательных и параллельных чипов памяти, микроконтроллер 51 серии, ATMEL AVR ATMega AT90 серии, микрочип PIC10 PIC12 PIC16 PIC18 серии микроконтроллера, GAL программируемое логическое устройство программирования, SRAM тест, 54/74 и CMOS4000 интегральная схема интегрированный функциональный тест.
Поддержка flash-чип, функция является полной и емкость Поддержка s до 8Gbits.
25 серий или поддержка емкости вспышки до 512mbit.
● Функция проверки контактов, плохой контактный контакт
● Сверхнизкое энергопотребление: весь Программист использует чипы сверхнизкой мощности, используя интерфейс USB, первый действительно все Чип программирование
Без внешнего встроенного программатора. Портативная Производительность супер: самый маленький в мире объем, размер 10 см * 6 см * 2,5 см, только размер водительской лицензии.
● Программируемый VCC от 1,8 V до 6,5 V, VPP от 1,8 V до 18 V чип
● Функции вторичной разработки серийного номера чипа: программист построил различные широко используемые функции автоматической нумерации. И может использовать пользовательский алгоритм для достижения любого номера последовательности через DLL динамической библиотеки. Эта функция позволяет производить
Уникальная идентификационная информация для каждого чипа в массовом производстве. Логотип также может быть зашифрован с помощью Пользовательского алгоритм для более эффективной защиты прав вашего продукта.
● Универсальный интерфейс последовательного программирования ICSP (для поддержки параллельного программирования высокого напряжения и последовательного программирования низкого напряжения). Примечание: ICSP теперь поддерживает 24 серии 25 серии 93 серийные интегральные схемы, ATMEL89S51, 52, AVR ATMEGAxxx Full
Серия, и микрочип PIC10Fxxx 12 Fxxx 16 Fxxx 18 Fxxx полная серия, и новая серия SYNCMOS SM59Dxx SM59Rxx fu ll чипов диапазона для последовательного программирования в цепи.
● Мощный 54/74F/LS/HC CMOS4000 серии интегрированный тест функциональности s: первый программист разработки, чтобы проверить общие Логические ИС True, проверить ошибки, локализация логических цепей ворот, протестировать произвольные возможные входные комбинации.
Диапазон поддержки программатора 1,2
● Разнообразие 26 27 28 29 37 39 49 50 серии параллельных rom, EP rom, EEP rom
Быстрая, полная поддержка. Поддержка TSOP32 TSOP40 TSOP48 чипов до 64 Мбит, соединяет шарнирно-неподвижная Опора TSOP56.
(TL866II программирующее напряжение VPP поддерживает только до 18 в, для ранней серии 27C rom,
Чип с напряжением 21 V 25 V VPP больше не поддерживает написание, но можно читать. Если используется,
VPP с таким же типом напряжения программирования можно использовать как 13 V или 12 V замена чипа, например: 27C32 21 V или 13 V Vpp чип, обратите внимание на напряжение VPP)
● 24 25; большие размеры 35-45 85 93 95 серии серийный EEPROM
Чип серийной серии поддерживает полный, поддержка s Емкость чипа 25 серии 8 или 16 pin до 512 Мбит/с (64 м байт)
● Flash-чип поддерживает до 8 Gbits
● Серия MCU, сотня моделей 51 серии микрокомпьютера
● Микроконтроллер AVR пакет царапины ATMEGA серии ATtiny серии AT90XXX серии микроконтроллеров, все AVR ATMEGAxxx чип также поддерживает интерфейс ICSP Для последовательный SPI загрузки программирования. Поддержка AVR one-to-one soft-key с радиоуправляемым коррекционным байтом.
● Микрочип PIC10 PIC12 PIC16 PIC18 серии микроконтроллера:
Серия PIC более 300 моделей, поддержка более 900 пакетов, в настоящее время поддерживает
Один из самых полных чипов PIC интегрированный программист. Для тонировки автомобилей
Американские виды пос монолитного, в строгом соответствии с требованиями производителя, оптимальное программирование, скорость программирования отличная. Большинство чипов поддерживают как онлайн-программирование ISCP, так и программирование через гнезда программирования.
● Программирование логического устройства GAL
● SRAM тест
Поддержка общего теста 24 61 62 DS12 серии SRAM, соответственно, для тестирования линии передачи данных,
Тестирование адресной линии, инкрементное тестирование блока памяти и тестирование блока.
● Супер производительность 54/74F/LS/HC CMO
Интегральная схема серии S4000
Функция испытаний:
Первый программист разработчика, чтобы действительно проверить общие Логические ИС, чтобы проверить на ошибки

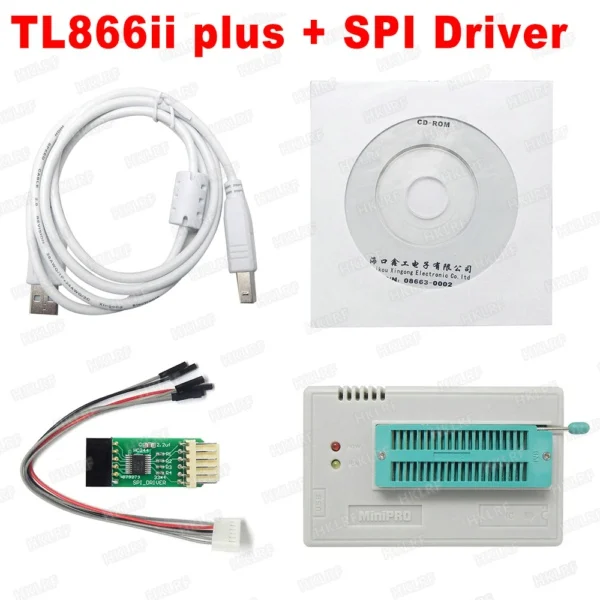

Посылка в включать:
A. TL866CS programador con el paquete 1 шт.
B. Подключите usb-кабель 1 шт.
C. Мягкость CD 1 шт

Посылка содержание
1: 1,8 в Adpater 1 шт.
2: TSSOP28 адаптер 1 шт.
3: TSOP32/40/48-DIP40 NAND разъем 0,5 мм адаптер
4: SOIC8 SOP8 IC крепление для вспышки 1 шт.
5: SOP44/PSOP44 адаптер 1 шт.
6: TSOP32/40/48 материнская плата 1 шт.
7: пройденное расстояние в SOP56-DIP48 адаптер 1 шт.
8: TSOP32/40/48 tablero superior de soldadura 1 шт.
9: TSOP48 адаптер 2in 1 Базовое покрытие 1 шт.
10: TSOP40 (A) бит placa База 1 шт.
11: TSOP40 (B) 16-битная база placa 1 шт.
12: TSOP32/40/48 tablero superior de soldadura 1 шт.
13. Адаптер 300mil SOP28-DIP28 1 шт.
14: SOP20-DIP20 адаптер 200-208mil 1 шт.
15: SOP8-DIP8 200-208mil адаптер 1 шт.
16. Адаптер 150mil SOP16-DIP16 1 шт.
17: адаптер 150mil SOP8-DIP8 1 шт.
18. Адаптер PLCC44-DIP40 1 шт.
19: PLCC32-DIP32 1 шт.
20. Адаптер PLCC28-DIP24 1 шт.
21. Адаптер PLCC20-DIP20 1 шт.
22: SOP16/SOP14/SOP8-DIP8 адаптер reallac
23. SOP8/MSOP8/SSOP8/SOP16-DIP16 простой адаптер 1 шт.
24. Adaptador SOP8-DIP8 simples 1 шт.
25: PLCC IC экстрактор 1 шт.
