Описание

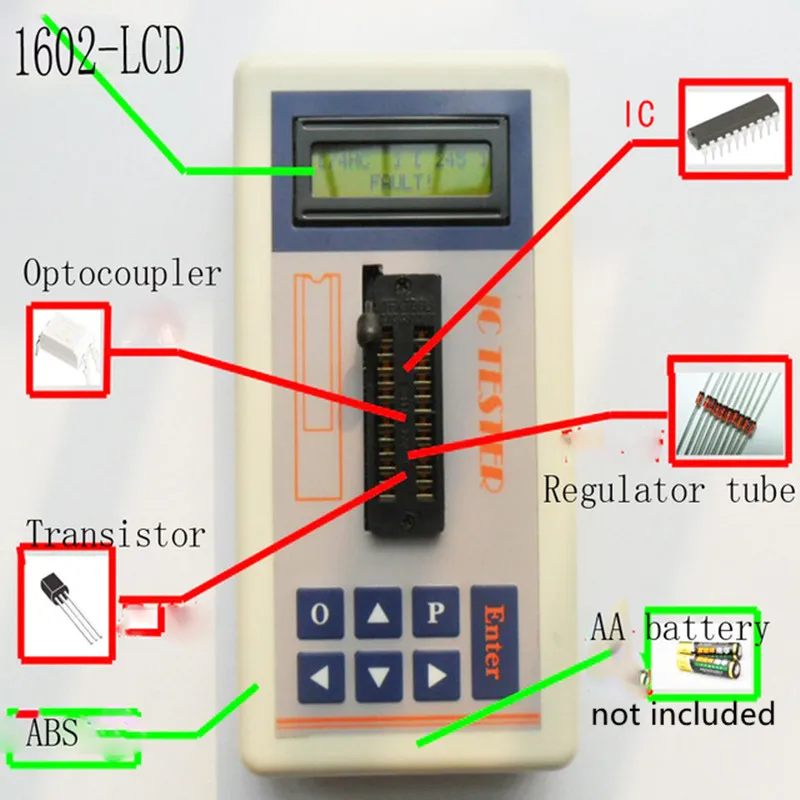

Тестер интегральной схемы, тест транзисторов ic, батарея в комплект не входит
Описание:
Мастер по ремонту предназначен для обслуживания персонала первой линии разработан многофункциональный тестер обслуживания, вы можете выбрать другой тестовый режим 5 в режим 3,3 в режим, автоматический тест 74ch серии 74ls, CD4000 серия, HEF400 серия, 4500 Серия Операционные усилители, чип класса интерфейса, оптопары, транзисторы автоматическая идентификация, Определение значения зенерного регулятора и так далее. Встроенные 13 видов различных типов моделей данных чипов, Транзисторные модели данных более 420 видов, покрывающие большинство 24 футов или менее обычных устройств, могут значительно уменьшить нагрузку на техническое обслуживание, повысить эффективность технического обслуживания.Разница между программатором и тестером:
Основная функция программиста-программирование, а не Тестирование устройств, Тестирование устройств только дополнительными функциями, это логическое состояние считывает io не может дискриминировать серии 74HC и 74LS, и не может отличить CD4000 серии и HEF4000 различия .. Немного электронные люди знают, что использование другого логического уровня стандарта 74hc серии 74ls серии CD4000 не точно такой же, как серии HEF4000, например, CD4068, CD4078 и HEF4068, HEF4078 там логика функциональной разницы не подмена, на такие устройства учитывается определенная пропорция.
Цифровой чип ttl уровень стандарт и COMS уровень стандарт обслуживания мастер полностью оценивается в соответствии с их уровнем стандартов для поддержания проверки надежности. Программисты обычно проверяют только правильную логическую функцию и не могут быть протестированы на пороге. Например: программист поиск 74HC00, программист будет отображать только 7400, и не может показать, какой уровень стандарта. При старении, снижении способности вождения, мягкий тест на неисправность чип программист основной тест не выходит. Мастер ремонта основан на пороге, чтобы определить то же самое, например, будет отображаться в поиске 74HC00 74HC00 поиск 74LS00 74LS00 LS или HC режим тестового чипа, повреждение чипа будет учтено! И так далее и обратно.
Инструкции по уходу за изделием
Панель имеет пять кнопок вверх, вниз, влево, вправо и клавишу ввода.
Клавиши «вверх» и «вниз» для настройки каталогов и изменения номера модели, клавиши «Стрелка влево» и «вправо» для перемещения курсора для выбора элемента, который необходимо изменить. Клавиша Enter используется для переключения машины и выполнения команды тестов.
Загрузка: нажмите клавишу Enter более 2 секунд для загрузки.
Выключение: Выключите каталог, нажмите клавишу Enter и сразу же выключите.
2 в любом справочнике, который занимает более 10 секунд, нажмите клавишу Enter для завершения работы.
3 без каких-либо операций через 60 секунд, автоматическое выключение
(Рекомендуется использовать первый режим выключения, наиболее для экономии заряда батареи.
Введение принцип работы:
Мастер ремонта 9 В ламинированный аккумулятор, такой же, как и с обычной батареей мультиметра, энергопотребление является довольно обычным цифровым мультиметром. Нажмите клавишу enter, которая может загрузиться при первой загрузке, автоматически выполните самопроверку, самопроверка напряжения батареи обнаруживается и отображается на экране после прохождения более двух секунд, когда напряжение батареи ниже 7 в Замените батарею, чтобы обеспечить точность измерения. Если нет сигнала тревоги, вы можете начать измерять работу. Родное AD 10 AD, теорическое разрешение 5 v напряжение составляет 0,0048 v. Не подходит для измерения тиристора высокой мощности из-за использования батареи. Значение Зенера должно быть измерено, может не только смотреть на номинальное значение. Загрузка по умолчанию-каталог поиска. Обычный оптрон тест до дюжины параметров, простое измерение оптрон логическое отношение не имеет много практического значения, машина может проверить Вторичное напряжение насыщения оптрон, для справки. Тесты обычные 4 фута анод.
Отгрузочная ведомость:
1 шт. IC тестер (не наклоняется батарея или адаптер)
Введение: мастер технического обслуживания является многофункциональным тестером технического обслуживания, предназначенным для персонала по обслуживанию на передней линии. Он может выбрать различные режимы тестирования 5 В, 3,3 В, автоматический режим и т. Д. он может проверить 74ch серии, 74ls серии, CD4000 серии, HEF400 серии, 4500 серии, операционный усилитель, Интерфейсный чип, оптопара, автоматическая идентификация транзисторов, идентификация значения регулятора напряжения, И т. Д. Встроено более 1300 типов моделей данных чипов и более 420 моделей данных транзисторов, которые покрывают большинство обычных устройств в пределах 24 контактов, что может значительно уменьшить нагрузку на техническое обслуживание и повысить эффективность обслуживания.
(Согласно промышленному цифровому выпуску краткого Справочного руководства для универсальных цифровых интегральных схем, существует более 1420 моделей и категорий универсальных цифровых интегральных схем, включая стандарты ttl и COMS и т. Д.)
Разница между программатором и тестером:
Основная функция программиста-программирование Вместо тестирования устройств. Тестирование устройства является только дополнительной функцией. Логическое состояние чтения-io. Он не может различать серии 74HC и серии 74LS, и он не может различать разницу между сериями CD4000 и HEF4000 .. Люди с небольшим электронным знанием знают, что серии 74hc и 74ls используют различные стандарты логического уровня, а серии CD4000 не полностью эквивалентны серии HEF4000. Например, CD4068 и CD4078 имеют различные логические функции от HEF4068 и HEF4078 и не могут быть заменены. На такие устройства влияет определенный процент.
Цифровой чип в основном имеет стандарт уровня ttl и стандарт уровня COMS, мастер обслуживания судит согласно его стандарту уровня полностью, для того чтобы гарантировать надежность теста. Программист может только проверить правильность своей логической функции, но не порог. Например: используя программатор для поиска 74HC00, программатор будет отображать только 7400, но не стандарт уровня. Когда тестируемый чип стареет, способность вождения снижается, и другие мягкие неисправности не могут быть протестированы программатором. Мастер обслуживания определяется на основе порогового значения. Аналогично, при поиске 74HC00, 74HC00 будет отображаться, и 74LS00 будет отображаться при поиске 74LS00, или чип LS будет считается поврежденным в режиме HC! И так далее и обратно.
Обратите внимание: тестер без пороговой сужденности не имеет никакого практического значения. Целью конструкции этой машины является обслуживание отрасли технического обслуживания с самым надежным методом тестирования. Пожалуйста, не сравнивайте эту машину с простым модельным тестером. Различные цифровые и аналоговые чипы в этой машине используют до 12 штук! Есть также много резисторов и конденсаторов, транзисторов, индукторов и так далее. Все только для самого надежного теста!
Демонстрационное видео, снятое ранее, модель в видео-это старая модель (скопируйте этот адрес в адресную панель) http://v.youku.com/v_show/id_XMzQ5NzI1ODgw.html
Вопрос: Что такое тест на нагрузке?
Ответ: как следует из названия, тест на нагрузке означает, что каждый выходной контакт чипа загружен с определенной нагрузкой во время тестирования чипа, так что он не работает в состоянии без нагрузки, что ближе к рабочем состоянии чипа в фактической цепи. Значение теста нагрузки по сравнению с тестом без нагрузки заключается в том, что он может тестировать микросхемы с мягкими неисправностями, такие как снижение возможности вождения, нормальные функции, но старение, и слабый поломка. Программисты обычно используют тестирование без нагрузки, тестеры интегральных схем обычно используют тестирование на нагрузке, а крупные тестеры даже используют многонагрузочное тестирование переменного сопротивления для более высокой точности. Эта машина принимает тест фиксированной нагрузки, который уступает мейнфрейму и лучше, чем тест без нагрузки.
Вопрос: какое значение имеет пороговый тест?
Ответ: функциональный тест-самый основной тест. Когда чип сильно поврежден, например, поломка, открытая цепь и т. д., его можно определить только функциональным тестом. Освещается значение испытания порога старения чипа и снижения движущей силы. Как показано на диаграмме ниже, vt4 и vt5 в логическом чипе будут иметь падение бета-значения после старения, приводя к нестандартным уровням вывода. На фактической печатной плате производительность может иногда быть нормальной, иногда ненормальной или исчезнуть, несмотря на изменения температуры. Давайте используем пример для проверки: Используйте чип серии 74 для последовательного подключения резистора к одному из его выходных контактов, чтобы имитировать снижение движущей силы старения чипа. Программатор в видео запрограммирован на отечественный бренд бренда с рыночным ценой более 3000 юаней. Устройство. Видно, что программатор не может определить прибор против старения, он не может отличить тип, и мастер обслуживания может легко определить его. (Пожалуйста, не поймите неправильно, что любой программист бренда случайно дискредитирован, другие программисты бренда одинаковые, потому что дизайн оборудования отличается для разных целей. Http:/v.youku.com/v_show/id_XMzQ5NzkxMTc2.html) (скопируйте эту ссылку в адресную колонку)
Краткое введение принципа работы:
Мастер обслуживания использует 2 батарейки типа АА с низким энергопотреблением и легко приобрести. Нажмите кнопку enter более 2 секунд, чтобы включить устройство. После включения устройства он автоматически осуществит самопроверку. После самопроверки напряжение батареи отображается и отображается на экране. (Тип 06 отображает напряжение системы.) Когда уровень заряда батареи слишком низкий, Замените аккумулятор. Гарантирует точность измерений. Если нет сигнала тревоги, измерение может быть начато. Местные AD-10 бит AD и теоретическое разрешение для напряжение постоянного тока 5 v-0,0048 v. Благодаря использованию аккумулятора не подходит для измерения тиристоров высокой мощности. Стабилизирующее значение напряжения зенерной трубки должно быть основано на фактическом измерении, а не только на номинальном значении. Каталог по умолчанию-это каталог поиска после загрузки.
Список доставки: один хост мастера обслуживания без батареи + одно простое руководство
