Интеллектуальный счетчик воды Modbus/188 протокол RS485 связи водонепроницаемый IP68

Тип 1: DN15 электронный измеритель передачи

Тип 2: водонепроницаемый DN15 электронный дистанционный счетчик воды

Тип 3: DN20 электронный измеритель передачи

Тип 4: водонепроницаемый DN20 электронный дистанционный счетчик воды

Тип 5: DN25 электронный телеметер

Тип 6: водонепроницаемый DN25 электронный дистанционный счетчик воды

Особенности счетчика воды: RS485 связь; 5 В и 12 В напряжение работы; поддержка modbus/188 протокол; расстояние передачи, до 1000 метров; хорошая Водонепроницаемость до ip68 класс водонепроницаемости; электронная формула подсчета импульсов; цифровой дисплей; связь содержит мгновенное сообщение данных о потоке; отсутствие холостого хода и обратного хода, Точность измерения до 0.00001m3.

Связь параметры: скорость передачи 9600 8-bit data бит 1 стоп-бит без проверки

Адрес Modbus равен 01, адрес этикетки счетчика воды должен превалировать

Частоту чтения метра рекомендуется больше 1 с/время

1. Низкое энергопотребление и длительный срок службы, Необслуживаемая схема

Магнитный туннельный датчик с нулевым энергопотреблением, технология отключения питания ЦП, низкий Статический рабочий ток, встроенный литиевый аккумулятор большой емкости, в течение 30 лет, фактическая работа более 10 лет.

Нет необходимости в замене батареи и другом обслуживании цепи. Автоматическое переключение на внешний источник питания при внешнем источнике питания, экономия внутреннего энергопотребления. Внешний рабочий ток составляет 0.3ма, а система дистанционного управления на литиевой батарее работает более 6 лет.

2. Нелинейная компенсация кривизны осуществляет точное измерение в полном диапазоне

Эта серия Электронных Счетчиков Воды принимает многоступенчатый коэффициент нелинейной компенсации кривой измерения, и обычная точность потока составляет 0.05%. Объем воды отображается на 9-бит жидкокристаллический дисплей с минимальный масштаб 0.00001m3 и минимальная счетчика блок 0.0001m3.。

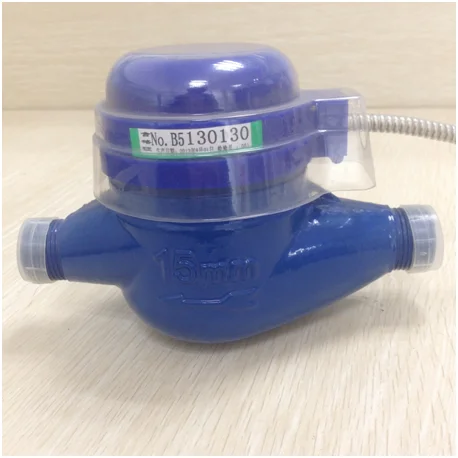

3. Водонепроницаемый класс IP68 герметичная цепь, которая может выдерживать испытания различных сложных условий

Эта серия Электронных Счетчиков Воды принимает базовый счетчик и блок для электрической цепи отдельный дизайн. Блок для электрической цепи защиты до класса IP68, водонепроницаемость, глубина сжатия 50 метров (0,5 МПа); Полностью герметичная водонепроницаемая защита из-за воды и влаги, вызванных поломкой цепи. Разделенная структура делает счетчик воды легко заменить и поддерживать, а стоимость обслуживания низкая.

\

4. Метод измерения скорости, умный идентификация воздушной трубы и водяного молотка, вызванного счетчиком погрешности

Это обычное явление, что чувствительный счетчик воды влияет на колебания воздуха и давления в трубопроводе. Интеллектуальный электронный счетчик воды точно измеряет скорость крыльчатки, проводит анализ феномена холостого хода счетчика воды в соответствии со статикой вероятность разницы в скорости, и автоматически удаляет воду, генерируемую холостым ходом. Решение этой проблемы-интерпретация преимуществ интеллектуального электронного запуска счетчика воды.

5. Установка и замена национального стандартного размера проста

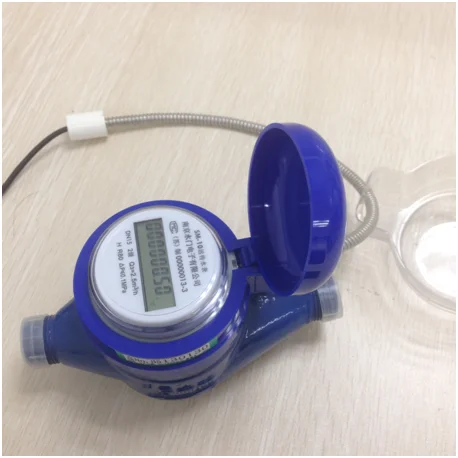

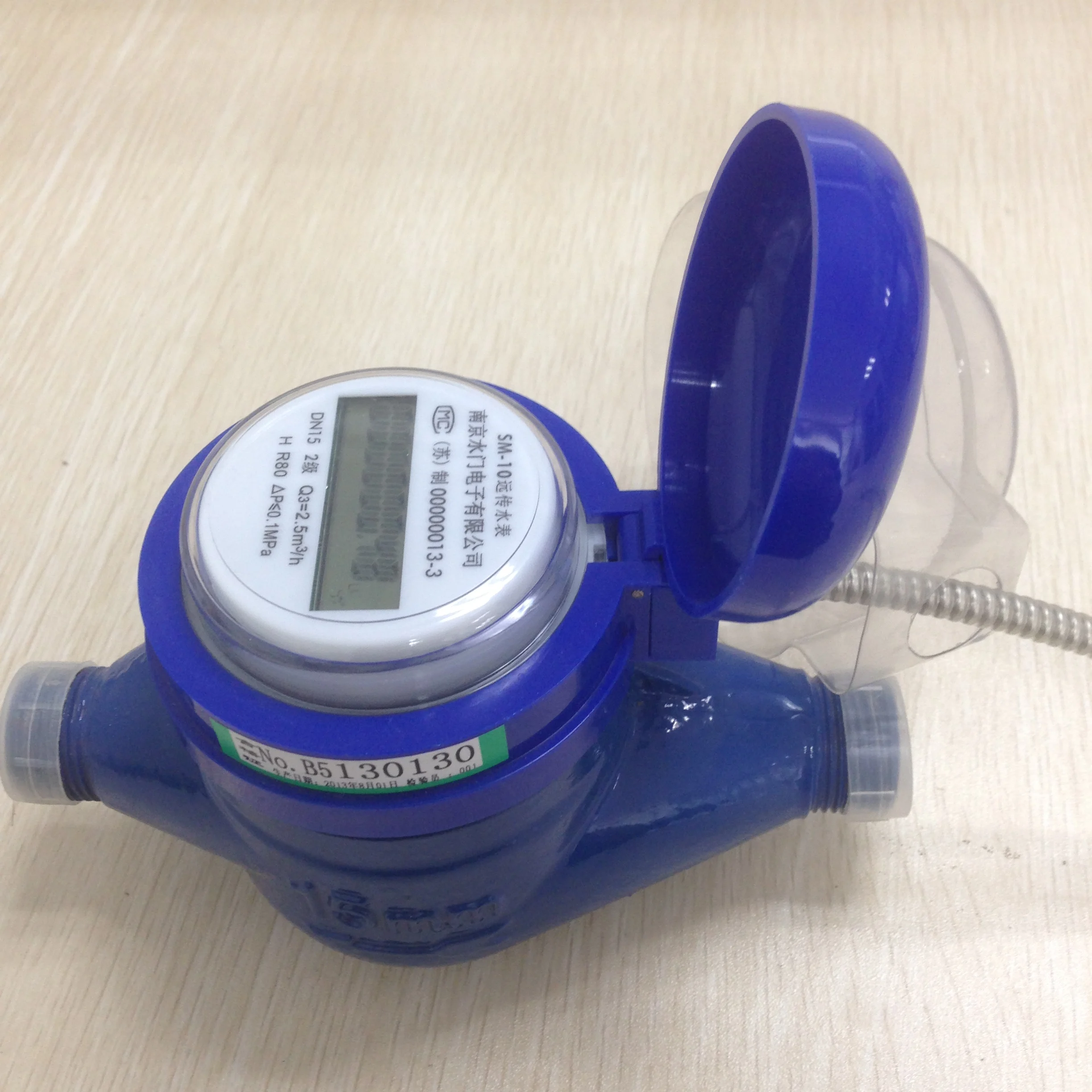

Серия 15 мм, 20 мм, 25 мм Стандартный Калибр электронный счетчик воды, в соответствии с национальным стандартом счетчика холодной воды, установка и обычный механический счетчик воды такой же, может быть непосредственно заменена. Данные объема воды отображаются ЖК-цифровым дисплеем, проверка счетчика воды проста и интуитивно понятна.

6. Анти-капельный и анти-флип

Эта серия Электронных Счетчиков Воды принимает запатентованный односторонний клапан для контроля забора воды, который не только определяет необходимость капель воды, но и эффективно предотвращает проблему инверсии счетчика воды. Минимальный пусковой поток счетчика воды 15 мм составляет 2 л/ч

7. Высокочувствительная износостойкая структура, измеряющая долгий срок службы

Эта серия Электронных Счетчиков Воды Базовая таблица принимает долговечный дизайн механизма, крыльчатка принимает вал из нержавеющей стали и агат вал рукав, чтобы соответствовать, более 100000 тонн испытание на износостойкость воды, отсутствие трения механизма передачи, высокая чувствительность счетчика воды. Отсутствие механического износа, стабильные характеристики измерений. Магнит в верхней части крыльчатки водомера обработан специальной уплотнительной полостью, чтобы избежать ошибки вращения крыльчатки, вызванной ржавчиной и другими нечистыми вещами, прилипающими к магниту в воде.

8. Антимагнитная защита от повреждений

Эта серия электронных счетчиков воды Базовый стол оснащен анти-давления анти-магнитной стальной пластины, не только для предотвращения внешних сильных помех магнитного поля, но также для усиления давления счетчика воды внутренняя антизамерзающая способность, через испытание на контраст давления и испытание на замораживание давления.

9. Расходомер функция

Эта серия электронных счетчиков воды может обеспечить функцию измерения потока в реальном времени, номинальная точность потока 2. измеритель обеспечивает Международный стандартный протокол связи MODBUS и интерфейс RS485, который может быть непосредственно интегрирован с ПЛК-оборудованием. Интеллектуальный электронный дистанционный счетчик воды имеет общее подключение проводов просто; Сигнал безопасный и надежный, нет сигнала экранирования неисправности; литиевая батарея для замера, долгий срок службы; данные в реальном времени и мониторинг состояния, автоматическая ежедневно.

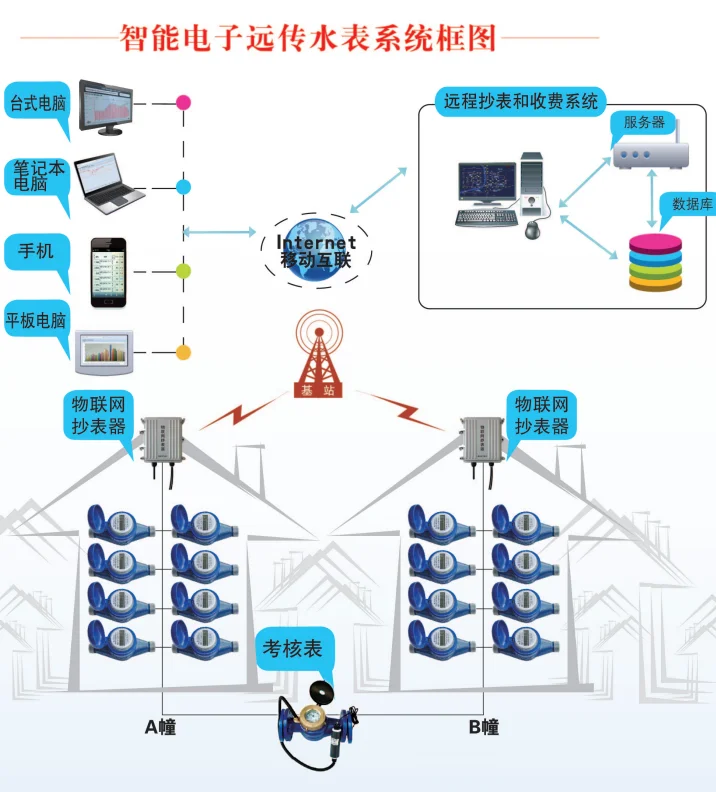

1. Передача данных и степень считывания: электронная дистанционная передача соединена 485 шиной в коридоре. После сбора данных, он упаковывается и передан GPRS данными.

2. Избегайте холостого хода и других явлений: наш счетчик воды использует алгоритм фильтрации холостого хода, чтобы решить проблему холостого хода счетчика воды.

3. Содержание влаги в измерении: 0,00001 куб. М, который может эффективно контролировать микропотребление воды и осуществлять капельный замер.

Протокол передачи данных Modbus дляSM-10HПолный автоматический электронный счетчик воды

1 формата протокола

1,1 чтение регистра

Верхний компьютер команда:

Примечание: номер станции: 1-255, номер слова: 1 ~ 20, номер функции = 03 H

Первый адрес H: первый адрес высокий первый адрес L: первый адрес низкий. Адрес: 0000 h-FFFFH

Следующая машина отвечает:

Примечание: номер станции: 1-255, данные, выданные той же основной станцией, номер функции = 03 H

CRC-L: CRC низкая CRC-H: CRC высокая.

1,2 Определение регистрации (первый адрес)

0000-0001: накопительное количество воды, код BCD, высокие байты спереди. Только для чтения. Прочитайте 8B один раз.

Область индикации: 0000,0000 m3-9999,9999 m3

0002-0003: Мгновенный поток, код BCD, высокие байты спереди. Только для чтения. Прочитайте 8B один раз.

Обозначает диапазон: 00 00 00 0,0-99 99 99 9.9L/ч

При чтении накопительное количество воды необходимо считывать вместе с сохраненным полем, Адрес: 0000, длина слова: 4.

Режим:

Цвет волос: 01 03 00 00 00 04 44 09

Поступления: 01, 03, 08, 12, 34, 56, 78, 00, 00, 71, 57, 7B, C4

12, 34, 56, 78-это текущий объем воды, код BCD, 4 целых, 4 десятичных,

Фактическое значение 1234,5678 м3;

00, 00, 71, 57-мгновенный поток, код BCD, 6 целых чисел, 2 дроби,

Фактическое значение 71,57 л/ч;

Примечание: последние две цифры номера сертификата счетчика воды являются почтовым адресом и шестигранным кодом. Как правило, завод 0x01 ~ 0x99. Если вам нужно изменить адрес, вы можете обратиться к производителю за операционными инструментами и программным обеспечением.

Тесты использование

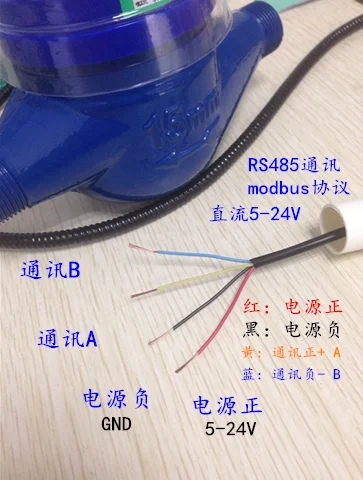

RS485 Коммуникационный источник питания постоянного тока 5-24 В

Красный: мощность положительный

Черный: отрицательный GND

Желтый: связь + A

Синий: связь отрицательная-B

\
\

\
\

'
