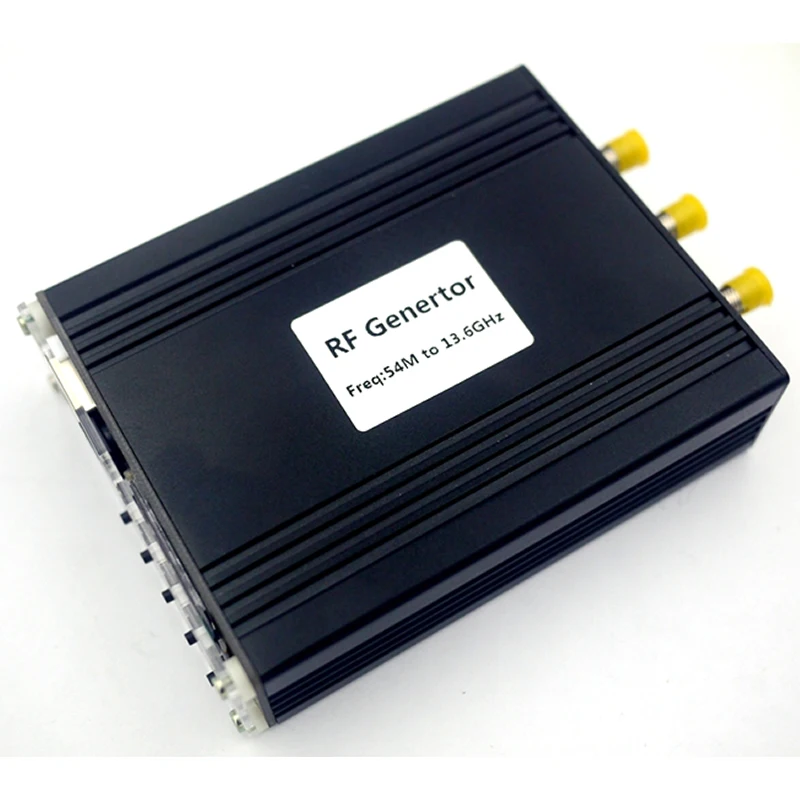

Источник сигнала RF источник сигнала модуль генератор сигналов ADF5355 источник частоты

Радиочастотного сигнала источник V5.0-ADF5355 инструкция по эксплуатации

Во-первых, введение

1. Диапазон рабочих частот (частотный диапазон): ADF5355V5.0 (54-13,6 ГГц)

2, Шаг частоты (шаг): 1 кГц

3. Стабильность локального осциллятора: 0.1PPM

4, блок питания (питание): 9-12 В

5, Размер: Ш * В * Г = 82,8*28,8*108 мм Размер: Ш * В * Г = 82,8*28,8*108 мм

6, вес: не более 200 г Вес: менее 200 г

7, oled-дисплей, интерфейс управления кнопками, с интерфейсом USB (обеспечивает протокол связи)

Аксессуары: адаптер питания 12 В, аксессуар для кабеля SMA-Q9 "адаптер 12 В

Во-вторых, описание выходного диапазона

1. выходные порты RFOUTA + и RFOUTA-это дифференциальные выходные порты, а частотный диапазон 54 МГц-6,8 ГГц.

2. выходной порт RFOUTB-это многочастотный выходной порт VCO, а частотный диапазон-6,8 МГц-13,6 ГГц.

В-третьих, операции

1, S1: правый курсор

S2: стоимость курсора уменьшается.

S3: после подтверждения оплаты (после изменения данных, нужно нажимать кнопку подтверждения)

S4: курсора и соотношение цена/качество плюс

S5: наведите курсор на левой

Каждый раз, когда вам нужно изменить Выходная частота или исправления ошибок выходной мощности, необходимо нажать S1 или S5, чтобы перейти к модифицируемые государства. В тех случаях, когда курсор будет находиться в первой цифры (последняя цифра) колонны, нажмите S1 (S5), чтобы перейти к другому.

4, с описанием размеров

Четвертый, использовать

Благодаря небольшому размеру, легкому весу и удобству, он может выполнить калибровку на месте, ремонт и обеспечить точный источник сигнала для работы на открытом воздухе.

V. Диапазон измеренных данных

1, частотный диапазон ниже 6,8 г

Шесть, вторичное развитие, протокол последовательной связи

Общая структура протокола источника сигнала RF принимает режим командной линии. Скорость передачи данных составляет 115200bps. Команда выдается ПК, машина Обрабатывает и выполняет, а затем результат возвращается на ПК. Команда ограничена строчными буквами a ~ z, цифрами 0 ~ 9. Конечный символ каждой команды является символом новой линии (шестиугольная нотация "0x0a"), и общая длина команды PC составляет до 15 символов (включая 0x0a).

Команды связи модуля серии DDS содержат три типа команд: команду w, команду r и команду c.

Команда МРИ: Прочитайте номер версии

ПК отправляет «МД + 0x0a», машина возвращается модель машины, и результат возврата: ADF5355 (формат данных типа машины, возвращенный примечанием, является форматом символов ASCII, нет необходимости осуждать модель, пока она будет отображена, это будет нормально).

Команда Wfc: Установите значение частоты

Формат: wfcxxxxxxxxxxxx + 0x0a, в общей сложности 16 байт;

Где "c"-это значение канала, c = 0: значение частоты канала записи 1; c = 1: значение частоты канала записи 2;

Где "xxxxxxxxxx"-это значение частоты, указанное 12 цифрами, например:

Wf0: запись данных на канал 1;

000123456700 означает, что установленная частота 1234567,00 кГц;
