Описание

Измеритель емкости аккумулятора 50A/100A/150A/200A

Технические параметры:

Мощность Диапазон напряжения питания: DC5 ~ 90 В

Напряжение Диапазон измерения: DC0 ~ 300 В

Напряжение: 0,1 В

Ёмкость Диапазон измерения: 0 ~ 999AH

Диапазон измерения мощности: 0 ~ 999 кВт

Диапазон измерения электрической энергии: 0 ~ 999KWH

Ошибка в таблице: +-1%

Частота обновления: 0,5 s

Установка Слот Размер: 76,0 мм * 39,5 мм

Диаметр отверстия для пирсинга датчика: 20 мм

Подсветка рабочего тока: 10 мА

Закрытая подсветка: 4 мА

Ключ инструкции:

1. Управление Подсветкой:

При ожидании отображения, короткое нажатие подсветка экрана можно включить или выключить, автоматическое хранение подсветки

2. Ток очистки:

В режиме ожидания, когда нагрузка не загружена, длительное нажатие ключ нулевой ток может быть очищен. Если электричество не загружено

Если ток не равен нулю, этот метод можно использовать для нулевого тока.(Примечание: всегда ясно, когда нет нагрузки.

В противном случае это будет неточно. Нет нагрузки, когда нет ни заряда, ни разряда.

3. нулевая электрическая энергия:

На резервном дисплее, длительное нажатие клавишиЗатем отпустите кнопку, чтобы очистить скопление положительных и отрицательных токов в обоих направлениях одновременно.

Положительная и отрицательная энергия.

4. параметры настройки: (Примечание: параметры меню в [1] [2] должны быть установлены, в зависимости от ваших потребностей для других настроек)

На резервном дисплее, короткое нажатие клавиши меню может быть переключено в свою очередь следующим образом:

【1】"Ах XXX. X" Батарея Номинальная Ёмкость Размеры меню настроек. Этот параметр должен быть установлен. Этот

Параметры соответствуют номинальной емкости аккумулятора.

【2】 "FU XXX. X" Полная зарядка автоматическая Настройка полного напряжения меню. Когда напряжение достигает этого значения,

Автоматическая коррекция заряда кулометра составляет 100%. Этот параметр рекомендуется, так как аккумулятор заряжается.

Эффективность разряда противоречива. Если не установлен, совокупный ошибки параметров будет происходить после неоднократных зарядки и разрядки.

【3】 "HU XXX. X" по напряжению будильника напряжение настройки меню

【4】 "LU XXX. X" низкое напряжение сигнализации размер настройки меню

【5】 "Ха XXX. X" току сигнализации ток Размеры меню настроек

Способ настройки номинальной емкости аккумуляторов: (1) в режиме ожидания, короткое нажатие клавиши, переключение в меню «AH XXX. X».

(2) Первая цифра параметра меню мерцает. Короткое нажатие в это время. ключ этот номер будет добавлен одним.Установите

После установки этот номер,Если ключ не работает 5S часах, он автоматически перейдет к следующему цифровому мерцанию.Это время

Также короткое нажатиеКлюч этот номер также будет добавлен на одну или пять секунд без рабочих ключей.Это автоматически перейдет к следующему цифровой флэш-памяти.

Сцинтилляция, чтобы установить следующую цифру. После установки четырех цифр по аналогии.

(3) Длительное нажатие клавиши (Примечание: Длительное нажатие не короткое нажатие) затем отпустите кнопку, чтобы сохранить заданные параметры.

В этот момент меню мигает дважды, чтобы попросить пользователя сохранить успешно.

Например, чтобы установить номинальную емкость аккумулятора до 20AH, установите параметр меню в AH 020,0.Потом, Долго нажмите кнопку, она может быть сохранена успешно, если она будет выпущена позже.

Способ настройки автоматического полного напряжения с полной зарядкой: такой же, как и выше (1) в режиме ожидания, короткое нажатие клавиши,

Коммутатор к меню "фу XXX. X", короткое нажатие ▲ после установки основные параметры, длинное нажатие █ ключВы можете сохранить настройки.

Задать параметры。(Примечание: Это напряжение рекомендуется установить, чтобы быть выше, чем когда батарея полностью заряжена и зарядное устройство не было отключено.

Напряжение, показанное кулометром В, на 0,3 в ниже.)

По аналогии устанавливается напряжение будильника избыточного напряжения, напряжение будильника низкого напряжения и ток будильника избыточного тока.

(Примечание: HU XXX. X LU XXX. X HA XXX. X три параметра, если установлен в 000,0 означает

Выключите сигнализации мерцания функции, фабрика закрыта по умолчанию.)

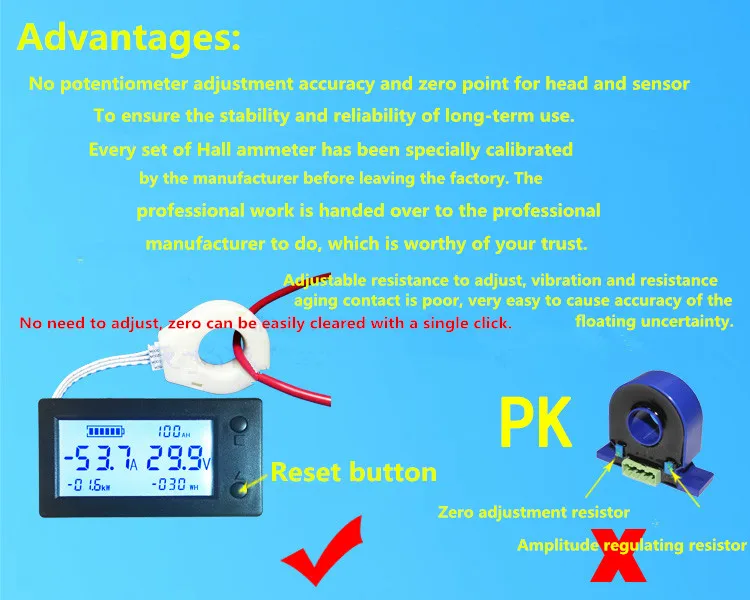

Кулометр lcd Hall разработан с сверхшироким напряжением питания. Измерительная головка оснащена трехпроводной системой, а диапазон измерения напряжения может быть шире.

Широта. Если измеренное напряжение диапазон между DC5 и 90 В, он также может быть подключен по двухпроводной системы, который делает источника питания более гибким и удобным.

На задней части головки три провода:

【1】 черный провод подключен к отрицательному полюсу источника питания.

【2】 красный провод подключен к положительному полюсу источника питания.

【3】Желтый проводник подключен к входному проводнику измерения напряжения и должен быть подключен к проводнику измерения напряжения. Измеритель емкости аккумулятора 50A/100A/150A/200A

Вышеприведенная схема проводки является тем же способом зарядки и разрядки. Если разряд и зарядка аккумуляторов отличаются, то положительный разряд и зарядка аккумуляторов объединены.

Шнур питания зарядного положительного полюса проходит через отверстие в середине датчика, чтобы его можно было использовать. Если ток зарядки не доступен по другим причинам

Не важно, измерим ли мы это. Затем мы можем автоматически сбросить полную зарядку кулометра до 100% полной зарядки.

Однако каждая Зарядка должна быть полной, процесс зарядки не может видеть ток зарядки, не будет ходовых огней, электричество не будет медленно увеличиваться.

Полного заряда сброса непосредственно до 100% мощности.

На рисунке выше измеряется основная линия положительных и отрицательных электродов аккумулятора. При измерении основной линии отрицательных электродов обратите внимание только на сторону датчика.

Можно указать маркер в направлении аккумулятора, измеряя положительную главную линию в направлении нагрузки.
